工控人家園 三菱工控論壇 PLC接線方法有問題指點一下

«
1
2
»
Pages: 1/2 Go

楊宗保

阿謙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 268 點
下載積分: 52340 分
在線時間: 197(小時)
注冊時間: 2016-06-17
最后登錄: 2025-01-23
查看楊宗保的主題 / 回貼

樓主發表于: 2018-01-13 11:17

只看樓主 | 小中大

我用指撥開關PLC接線方法是否有問題不然PLC無法動

20180113_105114.rar (4594 K) 下载次数:63

阿謙

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2119 個
工控威望: 3042 點
下載積分: 25401 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-02
查看不小心遇見你的主題 / 回貼

1樓發表于: 2018-01-13 11:27

只看該作者 | 小中大

沒看懂你想說什么

項目、視覺、通訊QQ3515716

楊宗保

阿謙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 106 個
工控威望: 268 點
下載積分: 52340 分
在線時間: 197(小時)
注冊時間: 2016-06-17
最后登錄: 2025-01-23
查看楊宗保的主題 / 回貼

2樓發表于: 2018-01-13 12:37

只看該作者 | 小中大

PLC用指撥開關接X0 ,X1,x2,x3........
s/s跟0v短接用GPPW程式輸入完畢顯示都沒問題按PLC RUN然後指撥開關撥ON PLC無反應想請問,PLCru, 接線上有無錯誤

20180113_105114.rar (4594 K) 下载次数:7

阿謙

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1315 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-07-26
查看bruce2020的主題 / 回貼

3樓發表于: 2018-01-13 13:02

只看該作者 | 小中大

不用整這么麻煩。因為很多人用手機上網。直接曬一張圖出來。一目了然。不然溝通起來就不是有效的。不是人人都可以隨時下載。手機客戶端的用戶瀏覽體驗還是一般的。

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

4樓發表于: 2018-01-13 13:57

只看該作者 | 小中大

項目、視覺、通訊QQ3515716

好學者

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 101 點
下載積分: 679 分
在線時間: 2(小時)
注冊時間: 2018-01-09
最后登錄: 2018-01-15
查看好學者的主題 / 回貼

5樓發表于: 2018-01-13 14:31

只看該作者 | 小中大

引用
引用第4樓030403118于2018-01-13 13:57發表的 :
[attachment=218875]

學習了保存圖片永不忘記大神給你大大贊

chenlf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-07-30
查看chenlf的主題 / 回貼

6樓發表于: 2018-02-22 09:18

只看該作者 | 小中大

4樓的接法是不是有錯誤？

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的主題 / 回貼

7樓發表于: 2018-02-22 10:07

只看該作者 | 小中大

24V 沒接到指撥開關

suegu2

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 325 個
工控威望: 590 點
下載積分: 6561 分
在線時間: 279(小時)
注冊時間: 2012-09-22
最后登錄: 2025-07-02
查看suegu2的主題 / 回貼

8樓發表于: 2018-02-22 18:38

只看該作者 | 小中大

4樓S\S接法反了

dlfj

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 190 點
下載積分: 691 分
在線時間: 33(小時)
注冊時間: 2008-08-30
最后登錄: 2021-06-03
查看dlfj的主題 / 回貼

9樓發表于: 2018-02-24 15:00

只看該作者 | 小中大

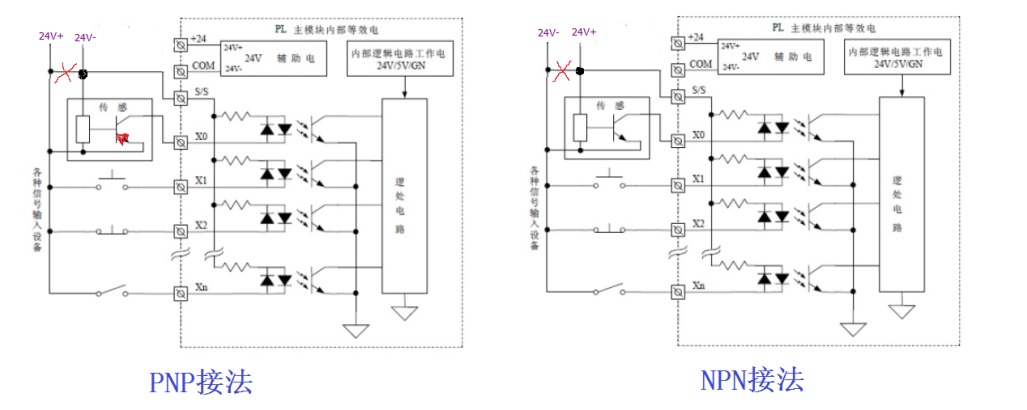

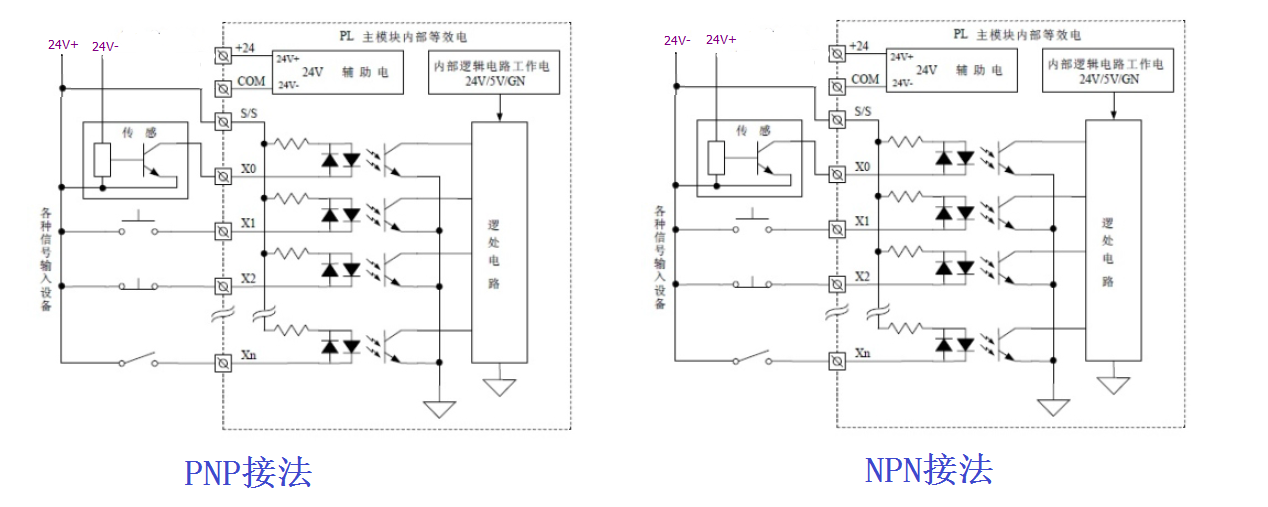

圖片：

接線圖有錯誤；S/S都應改接到24V電源的左側端。PNP三極管發射極箭頭反啦。

dlfj

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 190 點
下載積分: 691 分
在線時間: 33(小時)
注冊時間: 2008-08-30
最后登錄: 2021-06-03
查看dlfj的主題 / 回貼

10樓發表于: 2018-02-24 15:01

只看該作者 | 小中大

接線圖有錯誤；S/S都應改接到24V電源的右側端。PNP三極管發射極箭頭反啦。

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1315 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-07-26
查看bruce2020的主題 / 回貼

11樓發表于: 2018-02-24 22:04

只看該作者 | 小中大

實際上是大師故意整一張圖出來，讓大家思考鑒別的。說明大家都學會了。只有根據學來的東西去認真思考，而不是盲目吸收。

«
