我在學習關于QD77控制的使用，其中有條范例程序?qū)嵲谑遣欢�，請各位前輩指點指點。

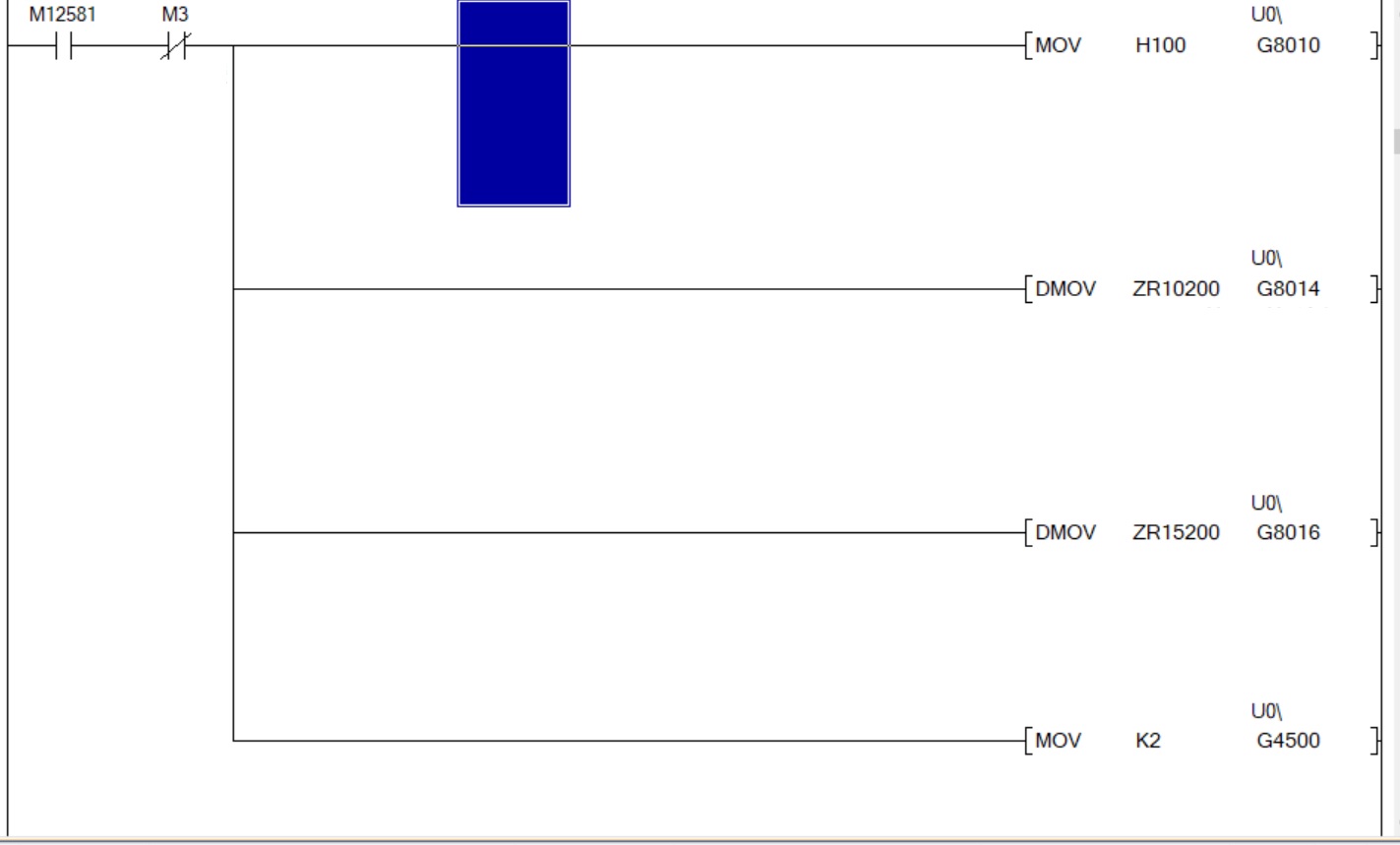

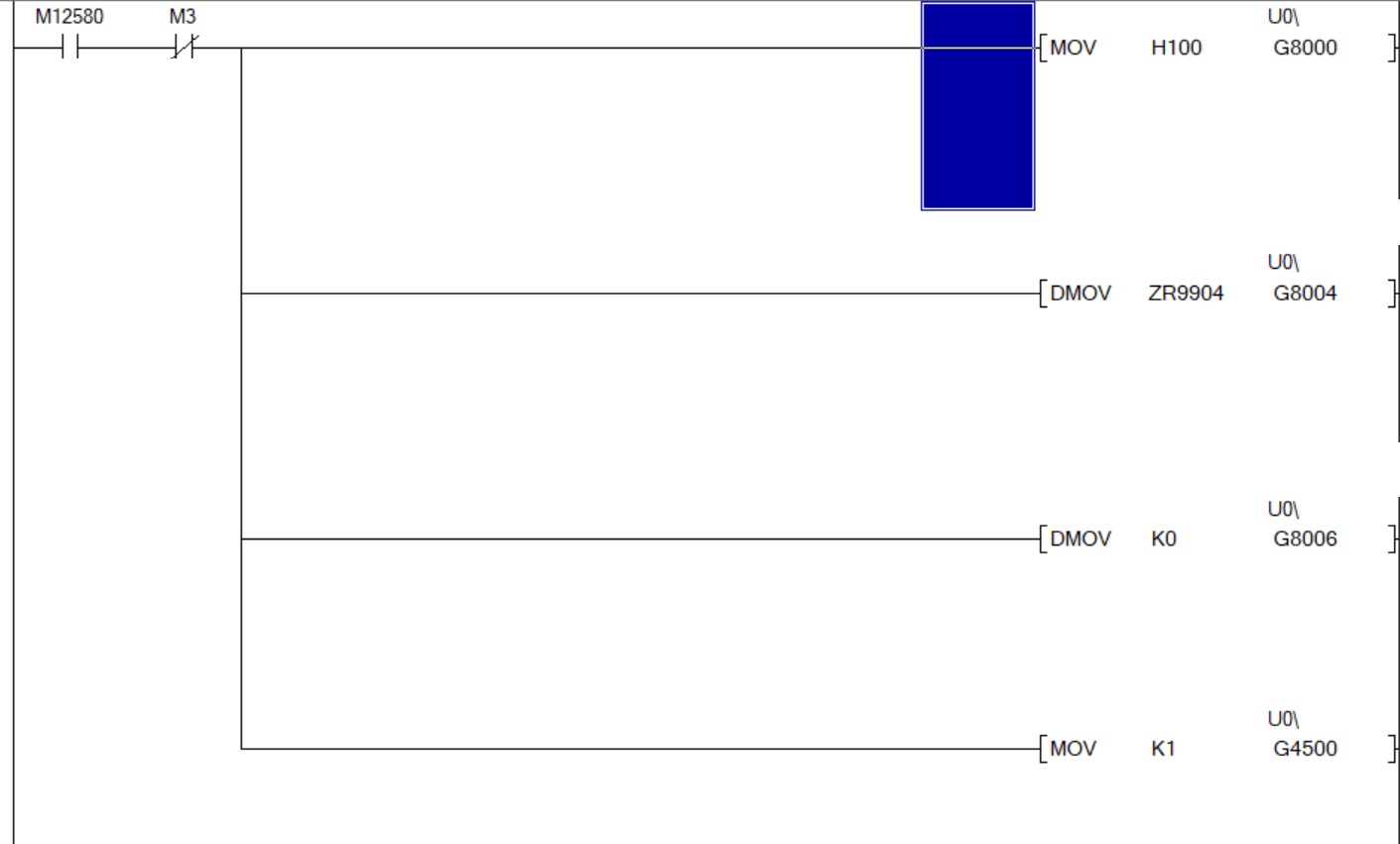

其中的H100是為16位的資料嗎? 轉為PLC儲存2進位的格是為256，實在與QD77手冊的格式對不起來…G6000是為第一軸的da1 -da4 的儲存地址，這部分該如何設定？

我還在看FX系列，太落后了

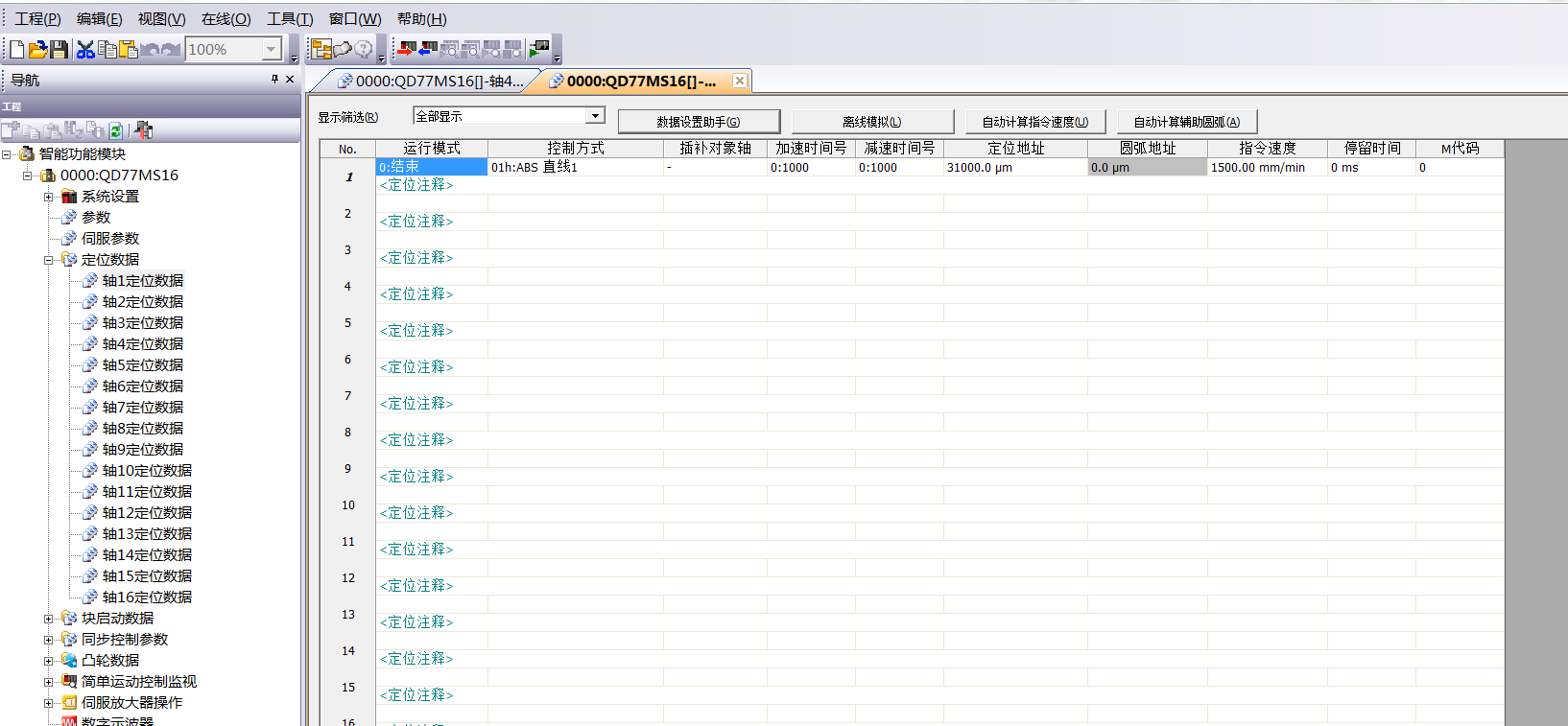

定位結束   ABS直線1    加減速時間0  軸1指定

感謝前輩指導，厚臉皮再問，望請前輩指點

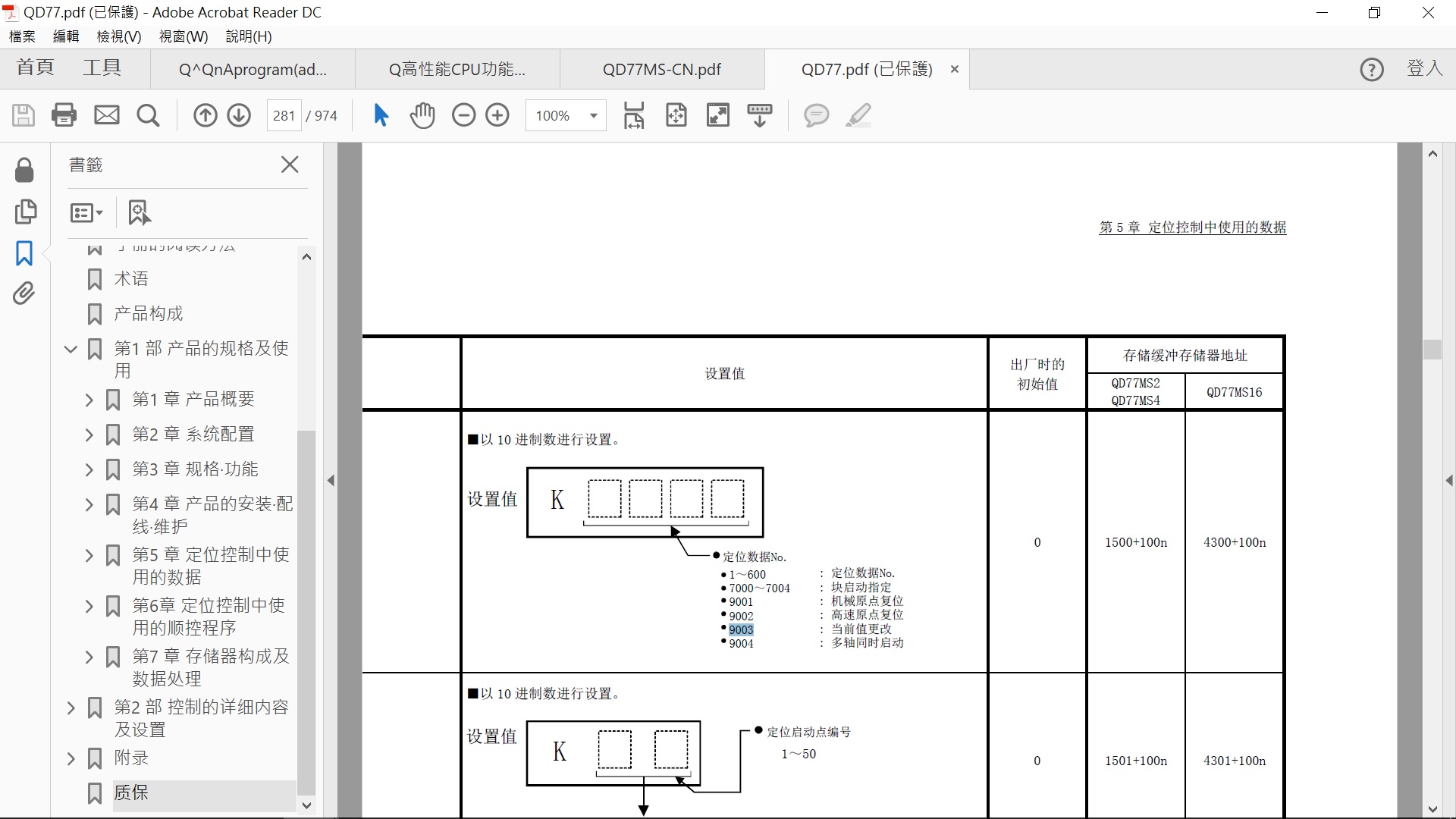

圖中的 G4500 是定位啟動編號的緩沖存儲器地址，若地址是輸入 9001 9002 為復歸、高速復歸…，不過所謂的定位數據No. 的使用方式為?
可以請前輩指點一下….

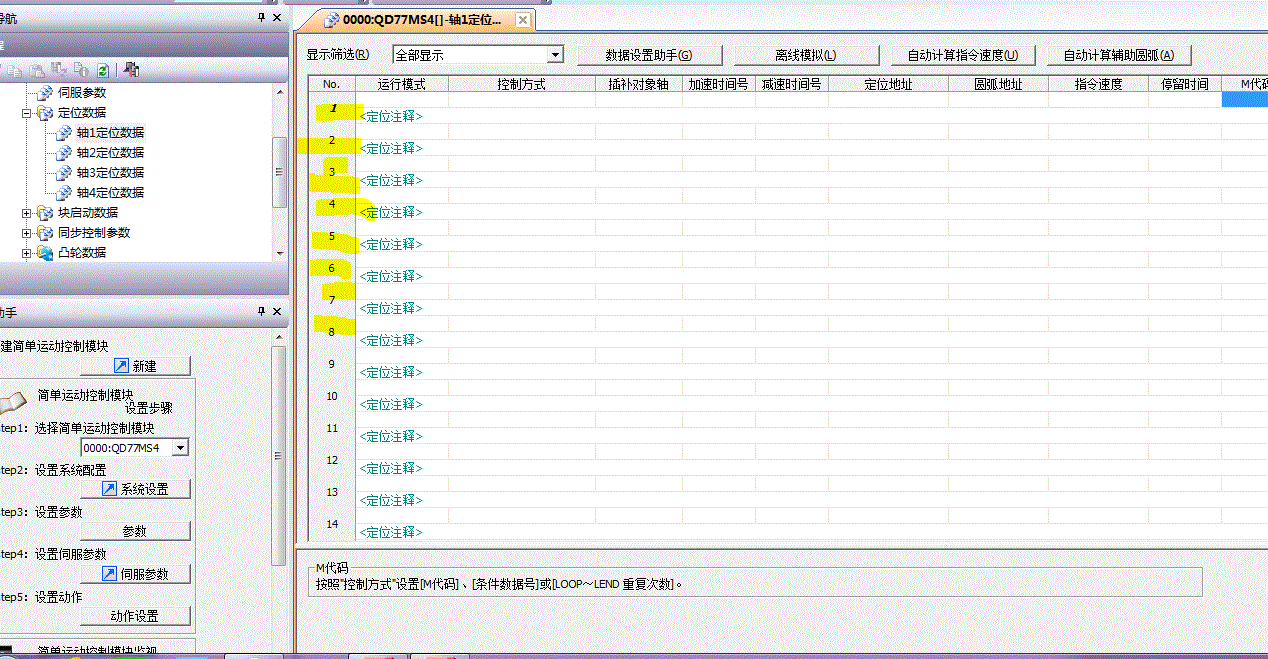

定位標號黃色的那些每個軸可以設置600個標號數據用軟件設置

引用

引用第4樓焦劉吉于2018-02-10 11:02發表的  :
定位標號黃色的那些每個軸可以設置600個標號數據用軟件設置

感謝前輩指導，所以若我的移動距離和速度要HMI上開放更動，是不是就不用使用到定位編號?

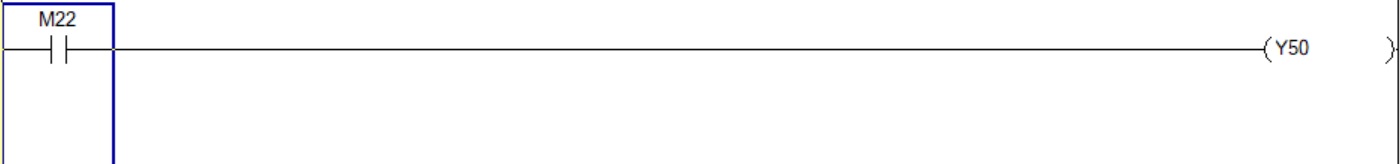

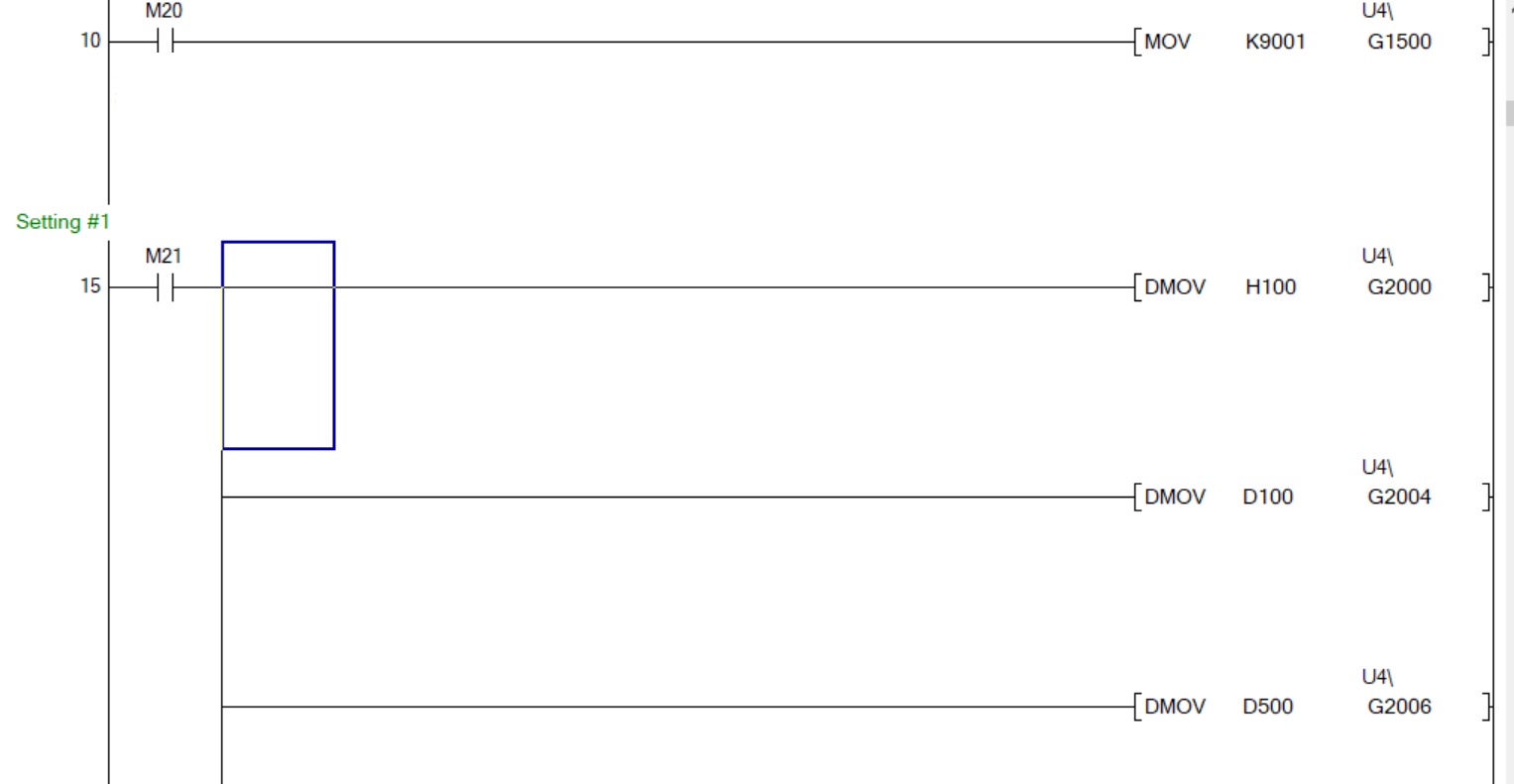

下面程序，小弟認知是M21 On 后，將移動距離、速度傳送進模塊的地址，在按下M22，就會啟動并跑到設定位置，不知道是否正確?












不用這么麻煩直接在模塊里面設置定位數據

引用

引用第6樓z6343028于2018-02-11 08:42發表的  :
不用這么麻煩直接在模塊里面設置定位數據

請問前輩 如果像 上面圖里程序是否會動…
會寫D是為了開放給客戶在HMI 做速度、位置做更改…
感謝前輩解答。

方便客戶更改那就寫在D區或者ZR區
