如果我想做一個PLC控制的隨X,Y軸移動的圖形怎么做？維綸的可以(如下面附件）！它應該也可以吧！還有我添加的圖片怎么才能調整到合適大��！還請大家幫忙謝謝！誰有V-SFT V5的操作說明給一份最好了！謝謝各位了！如果哪位能把下面的圖幫我改成V-SFT V5軟件做的最好了！謝謝各位了！

問題1：如果我想做一個PLC控制的隨X,Y軸移動的圖形怎么做？
方法1：放置圖形元件（設置圖形編號），外部控制，X，Y的值由PLC地址提供。
方法2：圖形庫中放置圖形，然后設置圖形為動畫顯示，X，Y絕對值，然后在畫面中放置圖形元件。

問題2：圖形元件的調整可以在圖形中建立并修正。

至于操作手冊，可以看V-SFT使用手冊，當然比較凌亂，你需要花時間看。

另外，我不會為了一個簡單的小程序而去學習維綸的，因為沒有時間。

Regards

手冊你無需到處去尋找，軟件的幫助下：V8參考手冊基本上就是V-SFT的使用手冊。

手冊比較凌亂，稍微有些錯誤。

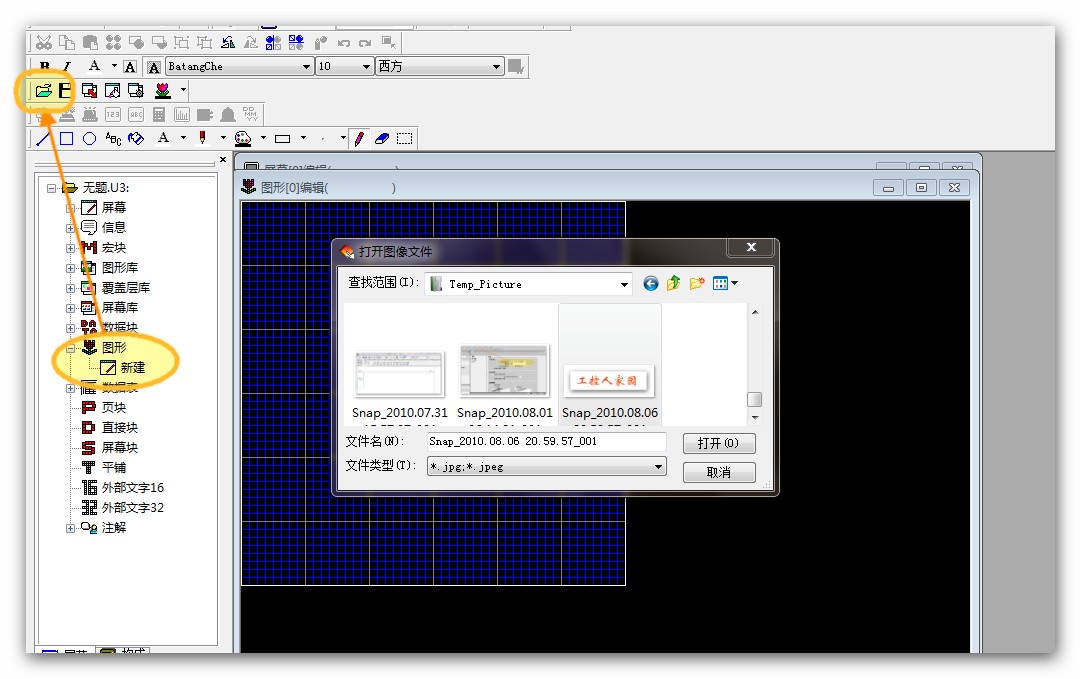

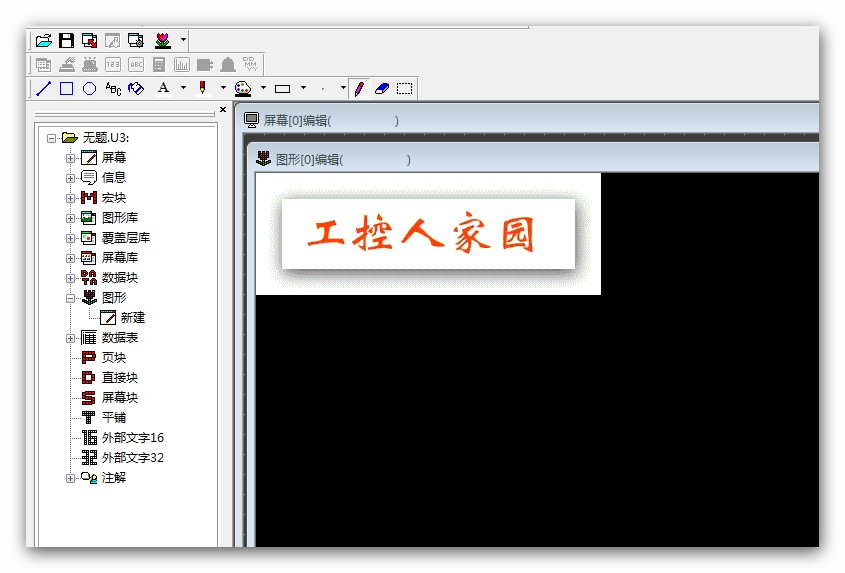

圖形中新建圖形并導入。

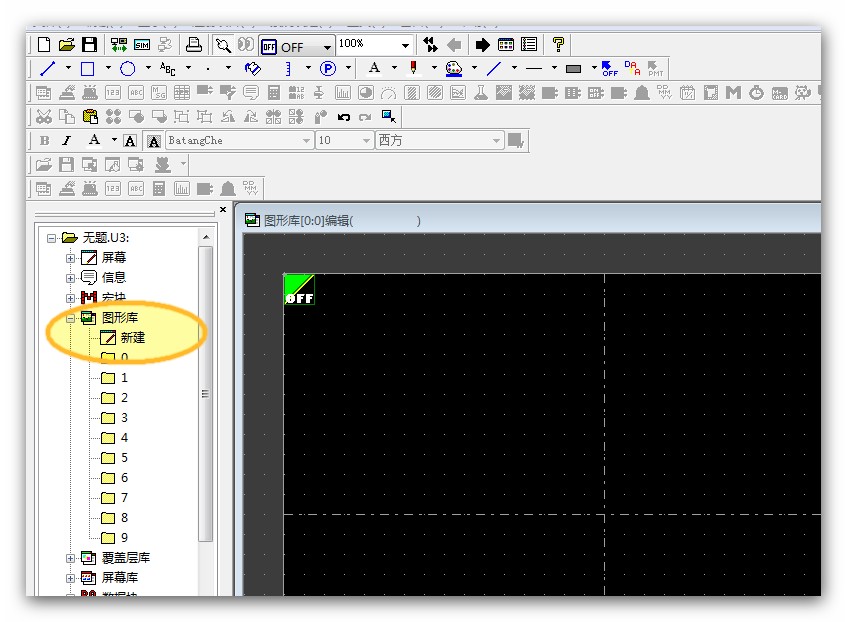

在圖形庫新建圖形

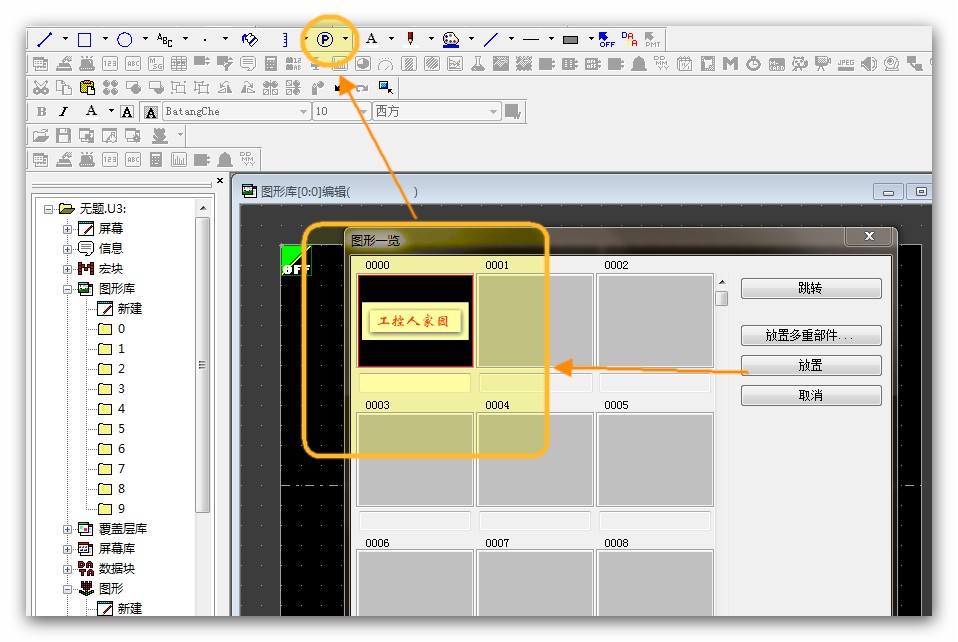

放置先前制作的圖形

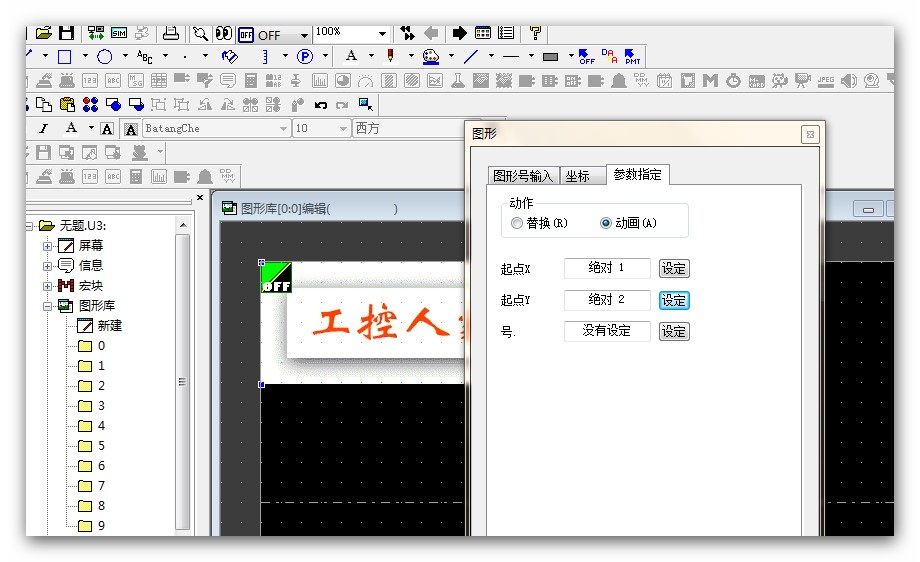

參數指定中選擇動畫

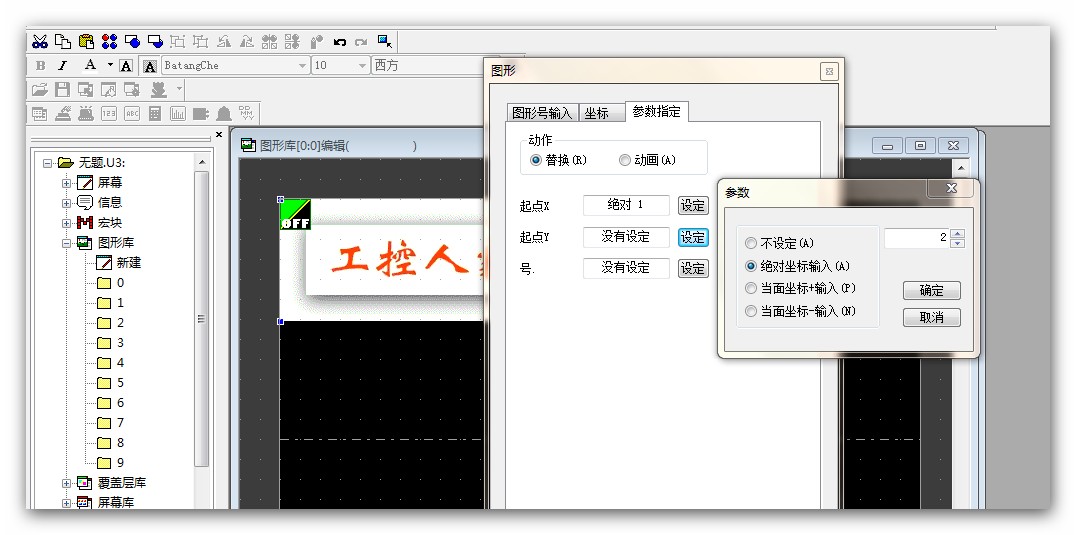

起點X選擇 設定——絕對坐標輸入 數值寫入1，表示第一個參數
起點Y選擇 設定——絕對坐標輸入 數值寫入2，表示第二個參數

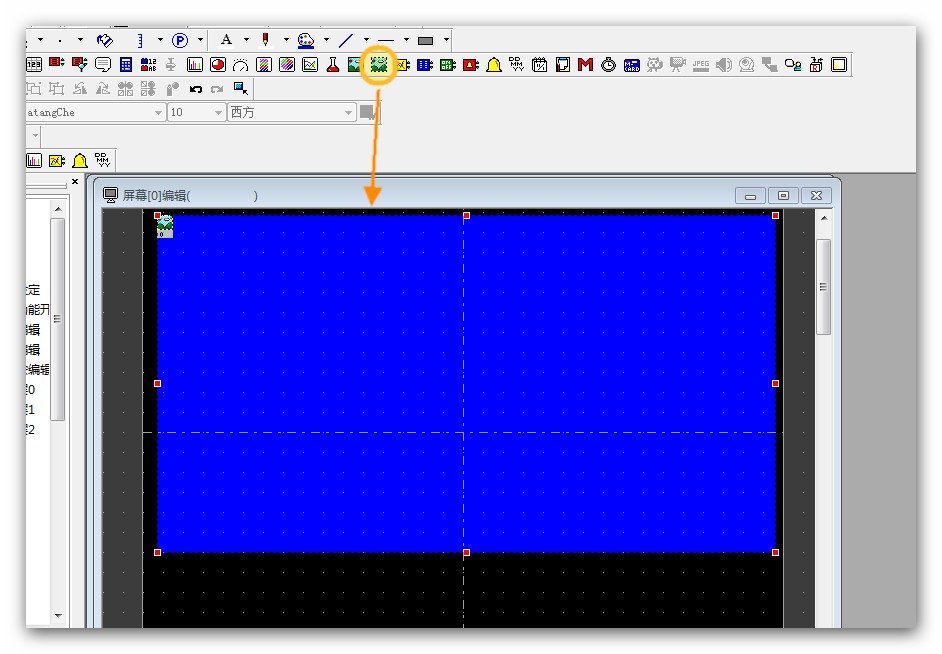

返回屏幕，插入圖形繼電器

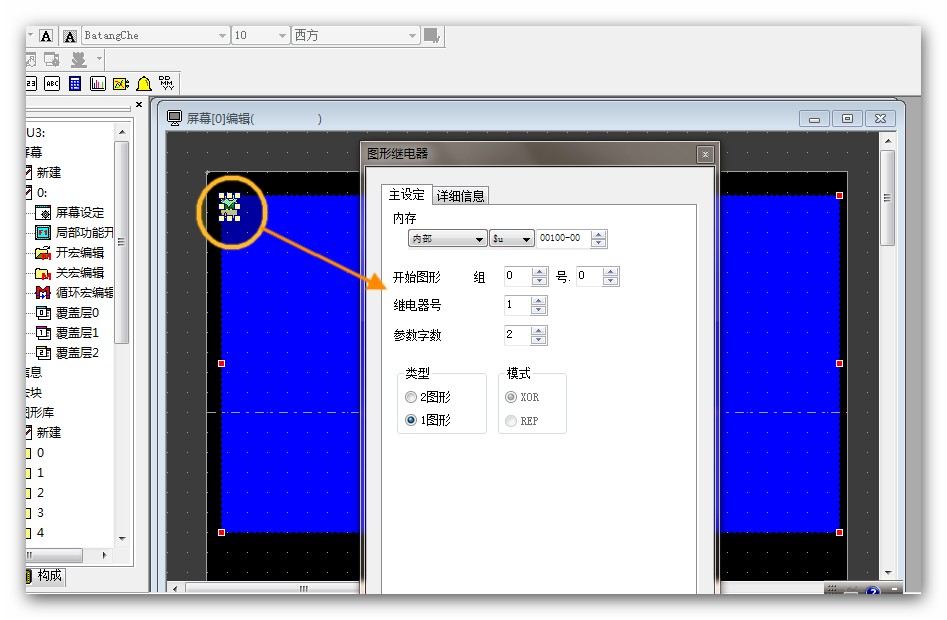

此時內部繼電器$100.00決定圖形是否顯示，因為要移動2個坐標，因此參數字數為2個。開始圖形選擇畫面中的0組0號，你也可以根據自己制作的圖形編號設定。

繼電器數為1，因為只需要控制一個畫面。

此時$100.00為是否顯示 $101代表圖形的X坐標，$102作為圖形的Y坐標，實際運作是，只需要將上述三者更改為實際PLC坐標，如三菱的PLC，D100，D101，D102，當然，你需要更改$100.00為PLC地址，參數地址順延。

2222222222222

請有該軟件的高手，提供一下。
