本人剛學,感覺什么都是似懂非懂的,想編個簡單的程,也無從下手,就算編了,也不知道對不對,求好心人幫忙

另外有沒有好心人幫忙編個簡單的三個氣缸動作的程式 (送料   壓入    切斷  )

I/O點    有料感應,也就是說,必需有料,才會送料   x0
                  送料       氣缸原點感應 x1       動作后感應   x2                   氣缸控制送料,(電磁閥通斷來控制氣缸)         y 1
                  壓入                x3                 x4                                                                                                             y2
                   切斷                x5                  x6                                                                                                           y3

     啟動         x11            停止   X12                手動/自動     X13
        手動送料 X14   手動壓入 X15   手動切斷 X16


         另外動作就是  一按啟動  先確認有料感應是否有料, 沒料不動作

時序圖大概是    送料  y1  _/``````````````````````````````````\_____
                          壓入  y2  __________/``````````````````\_____
                          切斷  y3  __________/``````````````````\______

即壓入和切斷時,送料氣缸 X2  必需為接通狀態

仿真軟件從這里下載： http://m.ls2car.cn/thread-gkfid-56.html

程序問題起碼請您動手寫一下，就算不對也能從中學到很多東西。積累經驗就是從不斷犯錯來進行的！

斑竹說的很對。
你先自己編一下，然后發上來讓壇里的朋友幫你看一下，有什么不合理的地方。
自己動手是最重要的

唉,就是第一個程序無從下手呀

編程的步驟是什么樣子的呀

我做了個，你看看行不，不行就當我飄過啊

維修電工群:81465186 有資料

引用

引用第5樓longfei1982于2009-07-06 20:16發表的  :
我做了個，你看看行不，不行就當我飄過啊

5樓處理好雙線圈就差不多了。否則不能正常實現動作！

你那個我試了一下,好像啟動不了,還有就是,回的時候,不能一起回,Y001和Y002這兩個要2先回,1在后一點

我自己也寫了個,感覺寫的很復雜,大家幫我看看呀

求哪位幫忙看一下，幫幫忙了�。。�！

引用

引用第8樓k7031于2009-07-06 23:35發表的  :
你那個我試了一下,好像啟動不了,還有就是,回的時候,不能一起回,Y001和Y002這兩個要2先回,1在后一點

我自己也寫了個,感覺寫的很復雜,大家幫我看看呀

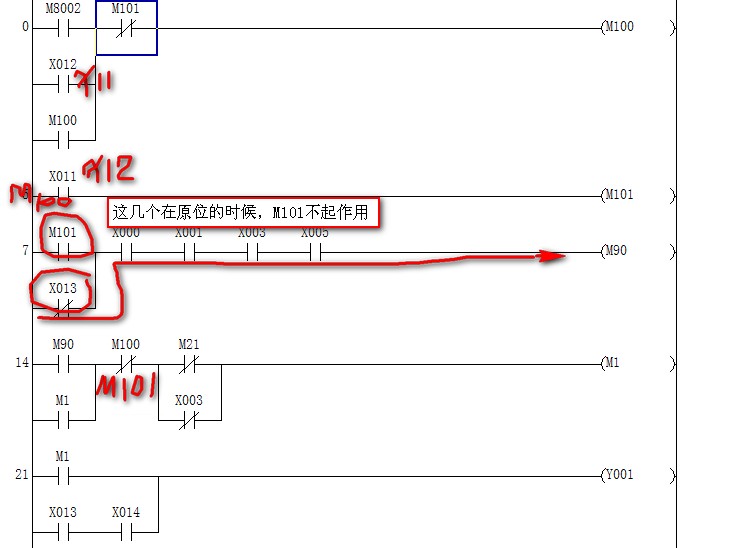

看了一下程序，在自動啟動后，好像還能用手動操作。
另外，啟動和停止條件最好換一下，
7步不正常，不用啟動就能工作了。
僅供參考

是這樣的,我這個是自動控制的,只要按了啟動以后,就是,只要來料感應接通時,就一直動作

還有,就是切換成,手動按鈕時,是可以手動操作的
