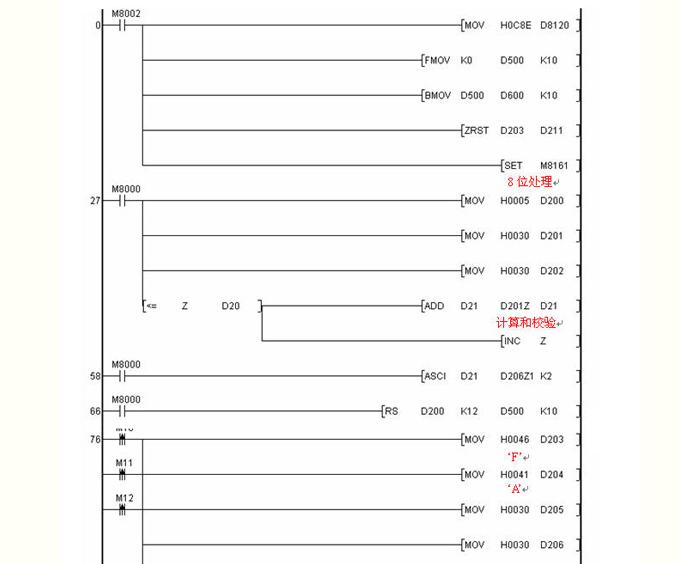

各位大俠，我把一段三菱PLC與三菱變頻器之間的通訊程序片段發到如下附件內，希望大家多多指點，謝謝！~我的疑問如下：
問一：為什么要SET M8161采用8位處理模式
問二：MOV H0005 D200
MOV H0030 D201
MOV H0030 D202
這些語句是什么意思？有什么作用？為什么要這樣寫呢？
三菱變頻器的通訊協議格式又是怎么樣的呢？
謝謝各位！~

各位大俠，來幫幫我啊

這不是變頻器通迅嗎？暈?zāi)愕?br />查一下變頻器說明書，一看就明白

引用

引用第2樓fgc536于2009-06-16 16:54發表的  :
這不是變頻器通迅嗎？暈?zāi)愕?br />查一下變頻器說明書，一看就明白

我說的問題在變頻器里能查到嘛？好像查不到吧

通信部分

“為什么要SET M8161采用8位處理模式 ？”M8161為RS，ASCI，HEX，CCD指令通用。M8161=ON 處理低8位數據，M8161=OFF 處理16位數據。而在變頻器通信中，大多數變頻器都采用8位數據�？梢詤⒖醋冾l器通信協議。
MOV H0005 D200
MOV H0030 D201
MOV H0030 D202
這些語句是什么意思？有什么作用？為什么要這樣寫呢？
這些語句是送入通信數據，MOV H0005 D200 表示把ASCII碼“ENQ”送入D200，MOV H0030 D201 表示把ASCII碼“0”送入D201，MOV H0030 D202 表示把ASCII碼“0”送入D202，這是變頻器站址。以上是根據三菱變頻器的通信協議來理解的。

引用

引用第6樓ljc2008于2009-06-17 11:52發表的  :
“為什么要SET M8161采用8位處理模式 ？”M8161為RS，ASCI，HEX，CCD指令通用。M8161=ON 處理低8位數據，M8161=OFF 處理16位數據。而在變頻器通信中，大多數變頻器都采用8位數據�？梢詤⒖醋冾l器通信協議。
MOV H0005 D200
MOV H0030 D201
MOV H0030 D202
這些語句是什么意思？有什么作用？為什么要這樣寫呢？
.......

透徹  呵呵！！！�。。�

引用

引用第6樓ljc2008于2009-06-17 11:52發表的  :
“為什么要SET M8161采用8位處理模式 ？”M8161為RS，ASCI，HEX，CCD指令通用。M8161=ON 處理低8位數據，M8161=OFF 處理16位數據。而在變頻器通信中，大多數變頻器都采用8位數據。可以參看變頻器通信協議。
MOV H0005 D200
MOV H0030 D201
MOV H0030 D202
這些語句是什么意思？有什么作用？為什么要這樣寫呢？
.......

謝謝，你回答的很好啊，能不能進一步請教你啊，我的QQ號是：176014264

    幫忙解決下啊，謝謝

我的QQ：1021523551

看變頻器手冊通信部分!

前面的 都一樣 所以可以當作公共部分來編寫啊

主要區別 就在后面了...D203開始 后面的意義不一樣....

前面3個D200~D202 05ENQ 三菱格式05 就是ENQ 是對00號站變頻器進行操作
