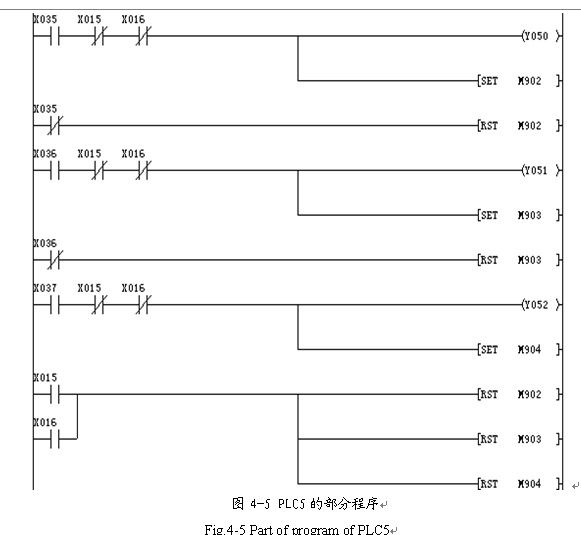

這是成型機輔鼓電機上PLC的程序
我是個初學者    有些地方還是不大明白~
所以想請教下整體全部的具體的運行過程~
從輸入X035   開始一直開始  一直到最后的輸出
謝謝~~~~~~~~~~
謝謝~~~~~~~~~~~
謝謝~~~~~~~~~~~·

不會吧  比我還弱

嘿嘿   謝謝啊~

這個不太難吧

導通X35  點動Y50  置位 M902       導通X36 點動Y51 置位M903     導通 X37點動Y52置位 M904

X35 X36松開后 會復位M902 M903   X37松開不能復位M904
X15 X16是限制M902 M903 M904工作的

后面的程序M902 903 904應該驅動點什么東西吧 要不就沒意思了

3樓仁兄說的對,不過再補充一點X15 X16用來復位M902 M903 M904,同時也停止限制Y50 Y51 Y52輸出

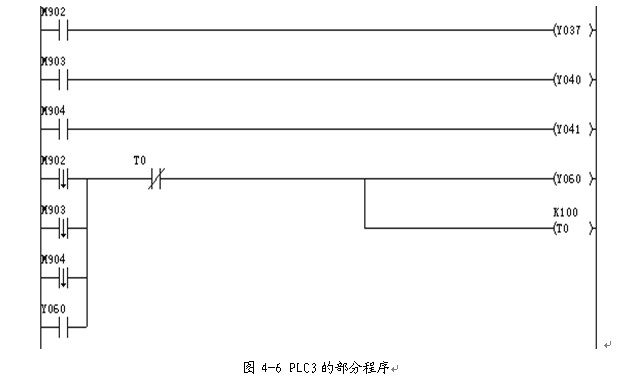

我是一 新手~
對程序具體的運行還是有點困難~
所以想請教下整體全部的具體的運行過程~
從輸入X092 開始一直開始  一直到最后的輸出
謝謝~~~~~~~~~~
謝謝~~~~~~~~~~~
謝謝~~~~~~~~~~~·

你在說什么啊

從輸入X092 開始一直開始  一直到最后的輸出   這句話是你的重點嗎？




什么意識啊

就是 解釋下 那個程序圖
謝謝 ~ 嘿

想學習plc先學習一下繼電器就可以了 那樣學起來更容易一些

引用

引用第5樓pipi1987于2009-06-14 07:34發表的 三菱PLC~ T型圖~ :
我是一 新手~
對程序具體的運行還是有點困難~
所以想請教下整體全部的具體的運行過程~
從輸入X092 開始一直開始  一直到最后的輸出
謝謝~~~~~~~~~~
.......

你用的應該不是三菱PLC

何來“X92”?

都是最基本的命令，看看入門教材或編程手冊吧！
