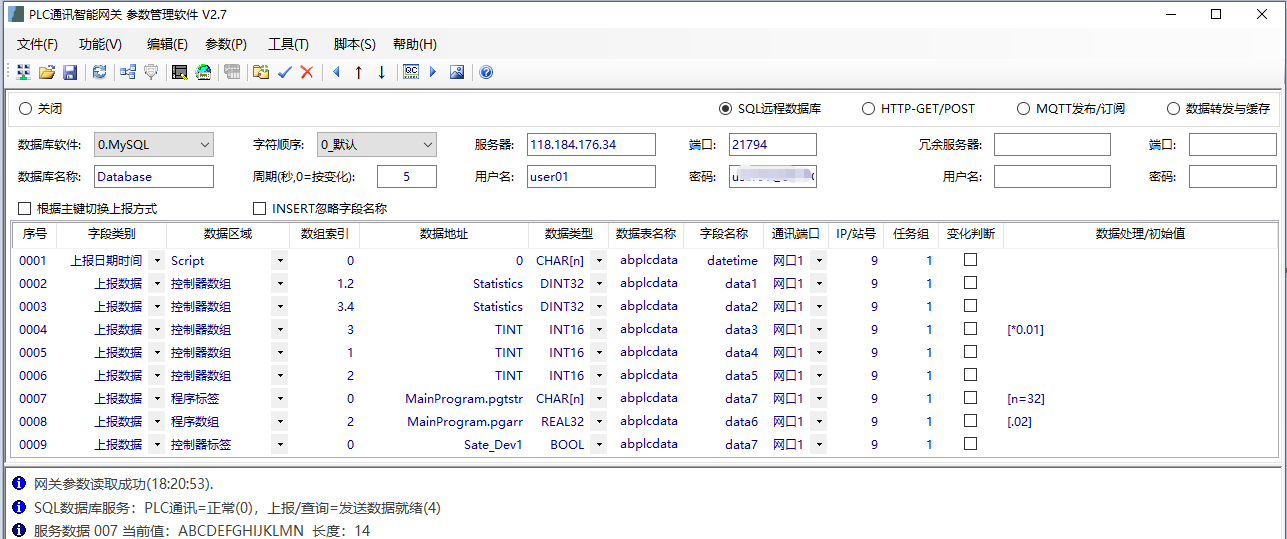

羅克韋爾AB的PLC，采用以太網端口標簽方式采集數據，數據庫是MySQL，數據表，名稱為'abplcdata'，采用IGT-DSER的PLC通訊智能網關，配置的參數如下圖：
序號001是日期時間，取自網關的RTC時鐘；002和003是PLC的控制器二維數組，數組索引[1,2]、[3,4]；004、005和006是控制器一維數組，數組索引[3]、[1]、[2]；007為程序變量，字符串類型；008是程序數組，數組索引[2]；009是控制器變量，BOOL類型；

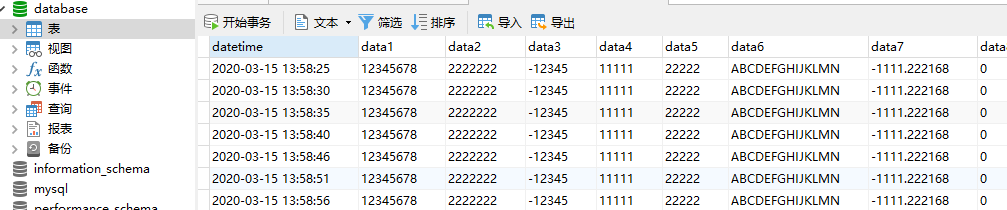

'IP/站號' 欄目的數值9，表示PLC的IP地址(192.168.0.9)末段(前三段與網關的網口1相同)，如果需要增加另外的同系列同網段PLC，在這里設置對應的IP末段地址即可，不同的PLC對應不同的數據表，或者不同的記錄行；'任務組' 欄目的數值1是SQL語句分組，相同的數值為同一個SQL語句命令。 數據庫中的數據，如下圖：
配置文件和軟件：
CIP-SQL.zip (4905 K) 下载次数:9
