工控人家園 綜合討論 Q系列的PLC I/O分配疑問？

«
1
2
»
Pages: 1/2 Go

8861661

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看8861661的主題 / 回貼

樓主發表于: 2008-07-22 15:39

只看樓主 | 小中大

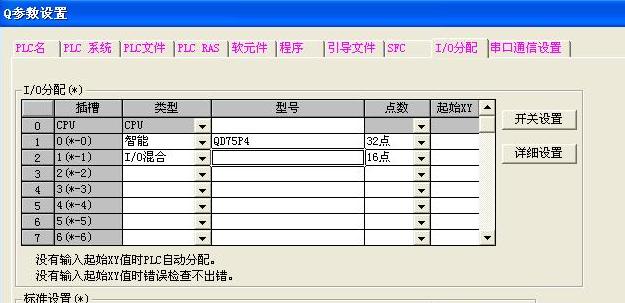

描述：圖片
圖片：

說明書上說QD75P4和PLC交換數據要32點輸入和32點輸出，但是為什么點數會設置成32點啊？

另外I/O混合模塊設置成16點 是不是表示16點輸入和16電點輸出？

請高手指點一下，非常感謝！

本帖最近評分記錄：

下載積分:+1(ldh8810) 我來說一下理由，這個點 ..

8861661

級別: *

發送短信
加為好友

1樓發表于: 2008-07-22 15:40

只看該作者 | 小中大

自己先頂一下！

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110281 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-25
查看zyfzxh的主題 / 回貼

2樓發表于: 2008-07-22 18:55

只看該作者 | 小中大

I/O混合應該也是32points

buyiwuxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的主題 / 回貼

3樓發表于: 2008-07-22 22:43

只看該作者 | 小中大

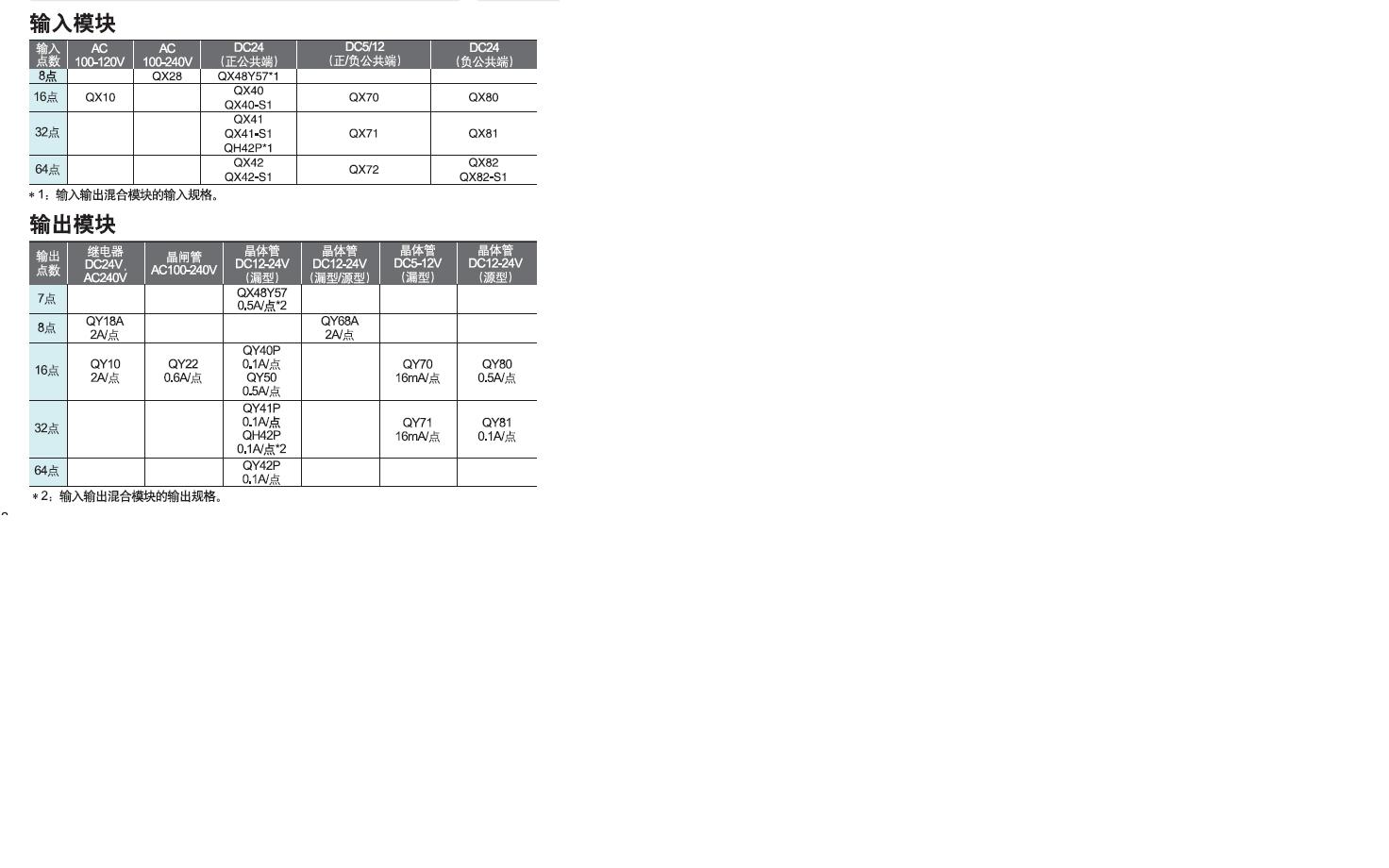

圖片：

對應模塊點數，*介紹的為混合模塊

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

4樓發表于: 2008-07-23 10:52

只看該作者 | 小中大

I/O混合有64點和16點的
QH42P 64點(32入,32出)
QX48Y57 16點(8入,7出)

baoshizhi

級別: VIP會員

發送短信
加為好友

5樓發表于: 2008-07-23 13:33

只看該作者 | 小中大

定位模塊占用32點.

wj800220

愛好工控！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1716 個
工控威望: 1824 點
下載積分: 15423 分
在線時間: 77(小時)
注冊時間: 2008-02-10
最后登錄: 2025-07-26
查看wj800220的主題 / 回貼

6樓發表于: 2008-07-23 17:17

只看該作者 | 小中大

問問高手，這里高手多呢！

8861661

級別: *

發送短信
加為好友

7樓發表于: 2008-07-24 15:43

只看該作者 | 小中大

引用
引用第5樓baoshizhi于2008-07-23 13:33發表的 :
定位模塊占用32點.

但是說明書上說QD75P4和PLC交換數據要32點輸入和32點輸出

這怎么解釋？請指點！

8861661

級別: *

發送短信
加為好友

8樓發表于: 2008-07-24 15:45

只看該作者 | 小中大

引用
引用第4樓baoshizhi于2008-07-23 10:52發表的  :
I/O混合有64點和16點的
QH42P  64點(32入,32出)
QX48Y57   16點(8入,7出)

如果使用模塊QH42P  64點  我就要設置64點數
如果使用  QX48Y57   16點  我要設置成16點數

我這樣理解對嗎？

baoshizhi

級別: VIP會員

發送短信
加為好友

9樓發表于: 2008-07-25 09:24

只看該作者 | 小中大

比如Q的AD模塊是占用16點的,
PLC IO信號里有X0到XF,也有Y0到Y(jié)F,

這些智能模塊不要和一般的輸入輸出模塊一樣來理解,

baoshizhi

級別: VIP會員

發送短信
加為好友

10樓發表于: 2008-07-25 09:52

只看該作者 | 小中大

QH42P 占用PLC IO點數至少32點,(X00到X1F,Y00到Y(jié)1F)
QX48Y57 占用PLC IO點數至少16點.(X00到X07,Y08到Y(jié)0E)

fuhongqun

fuhongqun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 205 點
下載積分: 521 分
在線時間: 139(小時)
注冊時間: 2007-11-16
最后登錄: 2025-08-02
查看fuhongqun的主題 / 回貼

11樓發表于: 2008-07-25 10:19

只看該作者 | 小中大

我也不明白

«
