最近，要作一個項目，用了歐姆龍CP1H系列的PLC與CP1W-CIF41選件板搭配使用，實現PLC與上位機的通訊，工控軟件用組態王或者用C#自己寫一個，目前還沒有確認方案，項目完善之后再分享給大家。
畢竟主要工作重點在PLC上，先做了CP1H關于CP1W-CIF41選件板的fins tcp 通訊測試，測試過程分享給大家，報文、指令等我已做了總結，在壓縮包里，需要的朋友自行下載。方案不妥之處，感謝各位大神修正完善！

fins tcp通訊測試過程總結如下：

https://mp.weixin.qq.com/s/3x5jsN-V6-_CNxH3PxDk-A

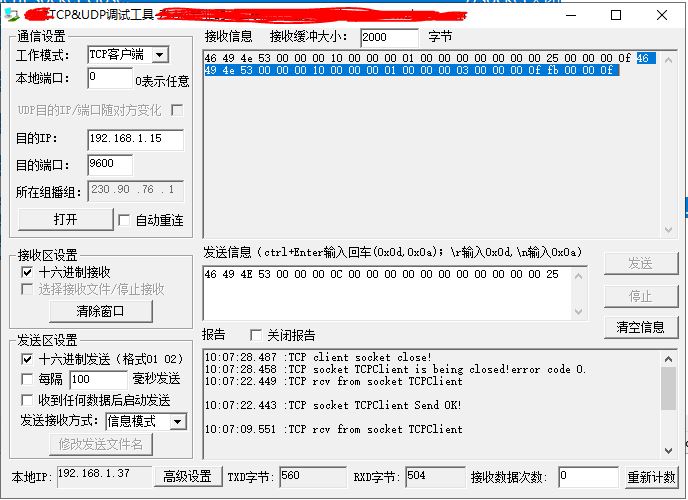

Fins Tcp端口連接驗證報文，只能發送一次，發送兩次雖然也會收到反饋，但是端口很快會關閉，通訊中斷，細節如下：

10:07:28.487 :TCP client socket close!                                                                   //socket關閉
10:07:28.458 :TCP socket TCPClient is being closed!error code 0.                          //通訊錯誤，Socket被關閉
10:07:22.449 :TCP rcv from socket TCPClient                                                        //收到反饋

10:07:22.443 :TCP socket TCPClient Send OK!                                                      //向192.168.1.15發送數據成功

10:07:09.551 :TCP rcv from socket TCPClient                                                       //收到反饋

10:07:09.550 :TCP socket TCPClient Send OK!                                                     //向192.168.1.15發送數據成功

10:07:02.205 :TCP client connected to 192.168.1.15:9600!                                   // 調試助手連接到IP是192.168.1.15的PLC
10:07:01.193 :TCP client connectting 192.168.1.15(192.168.1.15):9600...               //與192.168.1.15建立連接
10:07:01.190 :TCP client socket create OK!                                                         // socket    創建

雖然看不懂，感謝分享，好詳細

您這太謙虛了，有想法我們可以一起討論。

引用

引用第2樓sdobye于2024-10-26 03:14發表的  :
雖然看不懂，感謝分享，好詳細

引用

引用第1樓鵝卵石于2024-10-24 10:24發表的  :
Fins Tcp端口連接驗證報文，只能發送一次，發送兩次雖然也會收到反饋，但是端口很快會關閉，通訊中斷，細節如下：

10:07:28.487 :TCP client socket close!                                                                   //socket關閉
10:07:28.458 :TCP socket TCPClient is being closed!error code 0.                          //通訊錯誤，Socket被關閉
10:07:22.449 :TCP rcv from socket TCPClient                                                        //收到反饋
.......

用CP2E啊，帶以太網口的，便宜

非常感謝您的建議。

現在用的以太網功能是在用您推薦的型號

我發布的這個案例項目周期有點長，做方案的時候還不知道有CP2E呢。

CP2E網絡通訊不僅是便宜，功能要比CP1W-CIF41要強大一些。

CP1W-CIF41更適合項目升級改造，已經固話的硬件做項目升級可以拿來用用。

我也喜歡用帶以太網口的PLC，通訊設計方便，設備調試也方便，這個功能應該會是主流吧。

引用

引用第4樓eledesigner于2024-12-23 10:43發表的  :

用CP2E啊，帶以太網口的，便宜

正在搞這個，樓主威武啊，好人一生平安

哈哈，您客氣啦。

對您有用就好。我從這個論壇也得到過很多幫助，也希望我的工作能幫到更多的人。

還是得感謝楊總搞這個平臺，給大家謀福利，祝愿這個網站越做越好。

CP1W-CIF41的測試過程我寫了個總結，也不知道寫明白沒有需要的話您可以看一下：


https://mp.weixin.qq.com/s/3x5jsN-V6-_CNxH3PxDk-A





我把自己的一些工作總結，項目經驗還有考證時候的學習筆記做了總結放在公眾號：九紋荷  中，請關注一下我的賬號（九紋荷）需要的可以時候翻看一下，希望能夠幫到大家。

以前做總結都是紙質版的日記本或者是放在電腦上的文檔太容易遺失了。

后來發現了公眾號這個好東西，對總結的內容隨時可以拿出來翻看一下，有個手機就行很方便。

我把一些軟件的下載地址也放在了公眾號（九紋荷）上，關注之后就可以看到如何獲取，希望我收集的工控軟件和文檔資料對大家有幫助。

后續會在公眾號上發布一些案例，都是我做過的項目，加工一下分享給大家。

引用

引用第6樓devin_lxd于2024-12-24 14:32發表的  :
正在搞這個，樓主威武啊，好人一生平安

謝謝謝謝謝謝

CP2E 不是擴展能力一般了？三個擴展模塊？

分享快樂。

這個主要是用它的通訊功能，現在用以太網方案的項目太多了，有以太網口的產品挺受歡迎的。

引用

引用第9樓ytzidonghua于2024-12-29 12:59發表的  :
CP2E 不是擴展能力一般了？三個擴展模塊？
