有個測量?jī)x器，我需要把的顯示的數，記錄在excel中，接完線，現在的問題是可以調整的是4ma顯示的數和20ma顯示的數，之前儀器設置的是4ma是0，20ma是100
根據Y=KX+b計算出的結果與儀器顯示的結果不一樣，沒辦法我把20ma對應100的數不斷的調小，結果跳到0.8還是不太準備，那邊儀器顯示的電流和我PLC讀到的電流也不一樣，請教各位大哥這種情況怎么處理？用的基恩士KV5000和tp40模擬量模塊

已知傳感器4——20mA對應實際測量數據的0——100
還需要知道細分?jǐn)?shù)是多少范圍，也就是傳感器4——20mA的電流信號被PLC細分成多少了（0-4096   0-6000    0-10000）等等。這樣才能精準計算出他們之間的對應關系。

原始數值都不對，處理什么。

引用

引用第1樓呂工于2023-05-30 14:29發表的  :
已知傳感器4——20mA對應實際測量數據的0——100
還需要知道細分?jǐn)?shù)是多少范圍，也就是傳感器4——20mA的電流信號被PLC細分成多少了（0-4096   0-6000    0-10000）等等。這樣才能精準計算出他們之間的對應關系。

大哥這個要看測量設備的說明書還是PLC的說明書

引用

引用第3樓小孟孟于2023-05-30 17:42發表的  :

大哥這個要看測量設備的說明書還是PLC的說明書

PLC中沒有這個設置

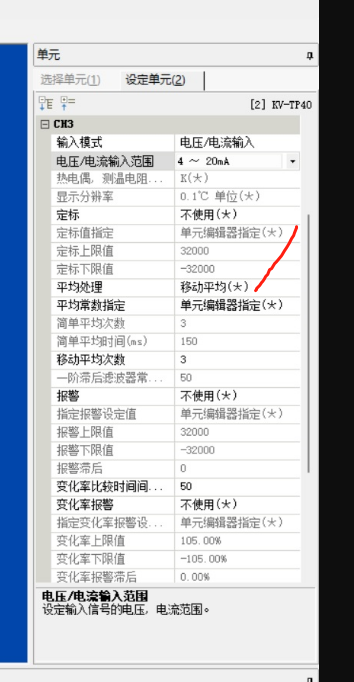

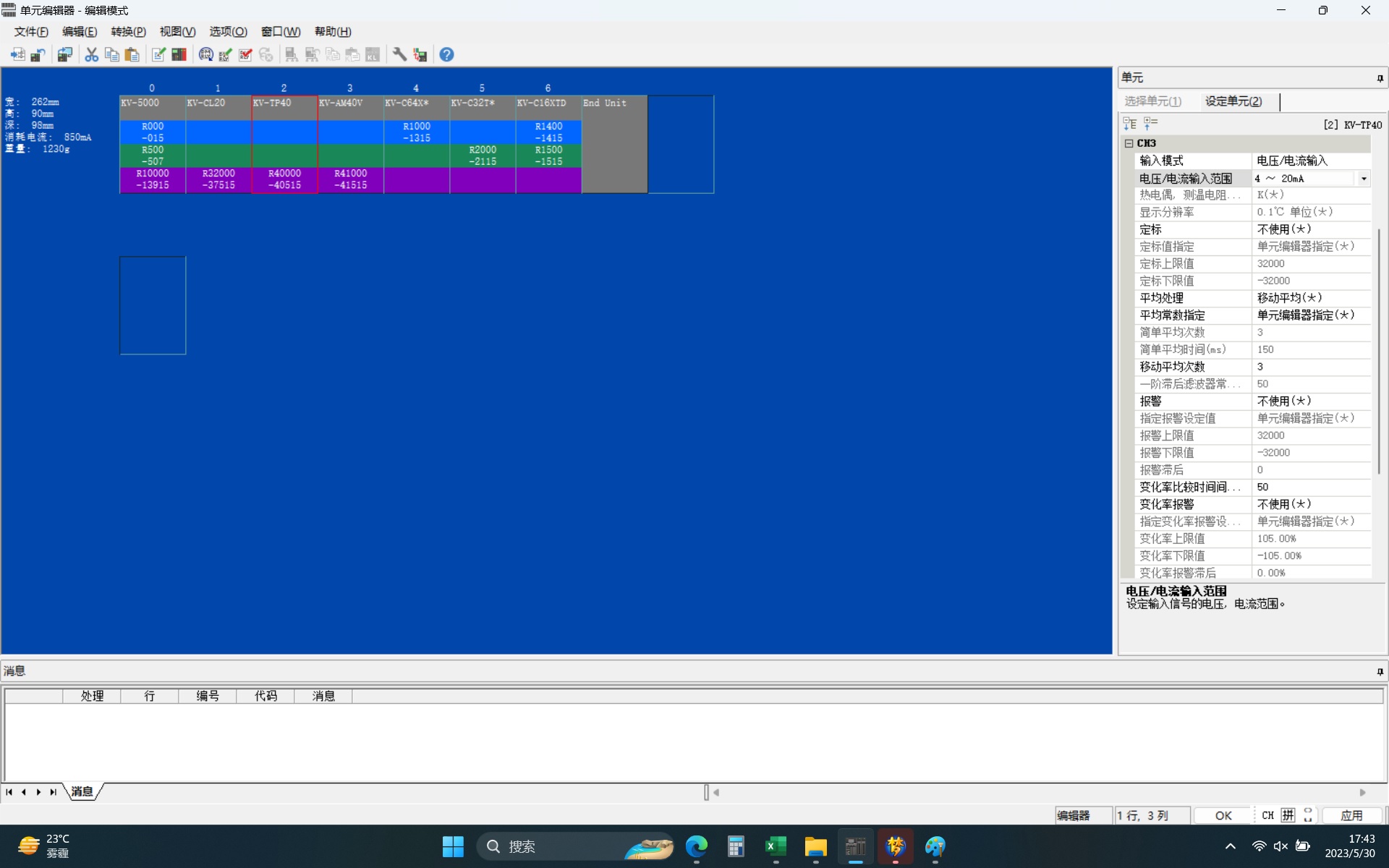

是這個吧

引用

引用第5樓夢雨天涯于2023-06-01 08:33發表的  :
是這個吧

是，但是沒用，他并不影響我讀到的數據，應該是測試儀傳感器精度量程的問題，所以導致新舊設備設置的量程不一樣，測試儀設置那邊設置4-20ma分別對應的讀數，改變這個我PLC讀到的電流不一樣，不斷縮小范圍，使測試儀和PLC讀到的電流一樣，然后自己算。那個也是根據4-20對應的數來的反正就是Y=KX+B我這樣覺得

4—20對應 -32000——32000，-32000——32000對應0-100，不能4—20直接對應0—100

如果看了模擬量的公式。搞這個就是小case。無論電流范圍起始和對應分辨率。
