【萬泉河】征集FB的編程題：獲取SID

我在推廣宣傳PLC編程煙臺方法的時候，總有人疑惑是在做了什么。

講解是用計算機編程中的面向?qū)ο蟮姆椒▉?lái)進行PLC編程。

那么在PLC中是用什么手段實現的面向?qū)ο竽兀?/font>

回答是用FB，做成庫函數應用。

然后對方瞬間就恍然大悟了， FB啊，不是什么新玩意，我們20年前就會用了。你這把FB換個高大上的名字，也太能忽悠人了。

原來做標準化就是開發FB啊, 那我們正在做，或者早就在自己做了。你這做的沒啥稀奇的。

好吧。

如果對方既沒有感知到自身的痛點，又沒有機會見過真正的應用實例，那說破了嘴皮子對方也想象不出是啥樣子。畢竟，PLC編程煙臺方法的實現是古今中外開天辟地以來都沒有過的，大部分的PLC工程師包括我自己入行開始，都是從模仿入門的，沒有完全創新的經驗，在沒有見過豬跑之前讓他們想象出豬肉的味道，確實有些難度。

我當然知道，PLC系統中早就有FB功能塊的功能，也早已經用了二十多年。但我自己能用面向?qū)ο蟮姆椒▉?lái)做PLC程序，也不過近2-3年的事。

然而，我同樣也知道，我們?cè)S多同行，盡管可能不懂得計算機高級語言編程，但對FB的各種理論技巧還是很熟練的。我也見過一些比較復雜的PLC程序，看到里面非常豐富的FB的用法，但從中很明顯地可以看出來，設計者對FB原理是非常懂，然而卻沒有面向?qū)ο蟮睦砟睢?/font>

也有過比較熟識的西門子網站的驅動板塊的版主，在了解到我的標準化編程理論之后就非常高傲地表示，即便不算驅動方面的技能，僅僅拿PLC編程的經驗和水平PK，對我也照樣是不服的，完全可以一比高下。

我也只能攤手認慫，不跟你比。

現在拋開面向?qū)ο螅瑨侀_標準化編程，有一道比較有意思的題目，拋出來給大家練練手，可以算是檢驗下自己對FB的理解深度，同時對自己也算做個知識技能的儲備。

臨近春節假期，大家項目工作應該已經不太忙碌，可以有空閑時間為自己充充電了。這里算是給大家提供一個學習方向。

題目的原委是這樣的，在PLC項目中FB功能塊的調用，通常被稱為實例，而一個FB有可能被調用多次，那就是產生多個實例。
現在需要對每一個實例做出ID的標識，即為SID。

比方說一個FB在整個OB1環境中被調用了10次，那么我希望它們分別得到從1到10連續且不相等的ID號。

這個功能的實現，應該是一個完全封裝好的獨立完成功能的函數塊，FB或者FC。當然，因?yàn)樗�的�?shí)現還是比較復雜，我認為FB實現會比FC實現能方便些，名字定義為GetSID。


有了這個FB ，那么在需要區分SID的項目設備FB中，只需要調用一次函數，就可以得到了SID。

最好的結果是按照OB1執行的順序，第一個調用的ID=1,第二個為ID=2, 最后一個ID=MAX。

然后如果PLC調試過程中實例有增加或減少，不管是中間增減還是尾部的增補，都應該能刷新更新。

有人會疑問得到這個SID有啥用？

我順手就可以舉例出好多個應用場景。比如。。。。。再比如。。。。，以及。。。。

然而，我非常了解咱們?cè)S多同行的調性，如果我把應用舉例描述詳細了，很多人會跑題去探究我所舉例具體的應用，去用他自己的方式千方百計繞過SID，找方法實現。然后回過來再跟我證明獲取SID無意義。

所以具體舉例就不提了。標準化學習營的學員，可以積極參與實現這個應用，將來你們?cè)诰唧w的項目中會遇到這種需求的時候，我會適時與你們講解。
（這里也透漏出個信息，以往的標準化應用分享項目中并未用到SID）

為了鼓勵同行朋友積極參與，對成功實現功能并投稿的朋友，給出一點彩頭。獎勵方式三種，獲獎?wù)呷�種之中任選一種：

1， PLC標準化編程例程優惠1000元，所有品牌任選。
2， 《萬泉河著PLC標準化編程原理與實踐》書稿電子加密版。
3， 現金100元。

然后是具體要求：

1， 可以使用主流PLC任一品牌實現，不僅僅西門子， 也更不僅僅TIA PORTAL。
所以這是一場面向全行業的應用比武。我相信所有品牌的PLC，都可以實現。

2， 編程語言建議使用SCL語言。因?yàn)檫@樣更會容易跨品牌跨平臺移植。
這也是我所以可以接受全行業所有品牌的原因。同時大家未來也可以了解，任何企業，只要實現了標準化編程，是可以實現跨平臺跨品牌移植的。比如2021年的斷貨危機，換品牌就易如反掌。不會因?yàn)閾?dān)憂品牌更換而所有程序從頭再來。

3， 如果實在不會使用SCL，或者所用的PLC不支持SCL， 那么也可以用LAD來實現，并投遞交稿。不過，將來的獎勵需要減半。

4， 為了方便檢查評審功能，做好的程序塊請錄制運行監控視頻，動態顯示運行結果。交稿時除源程序外，視頻文件也一并提交。

5， 投稿截止時間為2月底，即現在起到正月期間均可參加。 只要認證功能完整有效，均給予獎勵。有意投稿者，可以先加我微信：zho6371995,進行預報名。報名后在截止期之前完成正式交稿都可以。到時如果有特殊情況需要延時，可以提前打招呼獲準。

6， 預報名限制人數100人， 正式獲獎人數限30人， 按交稿先后順序且功能正確者排名。

為了堵住一部分不懷好意的同行的嘴，提防他們罵我低價購買別人的智力，或者說我自己的問題沒有能力解決，換了個方式來找別人幫忙解決。

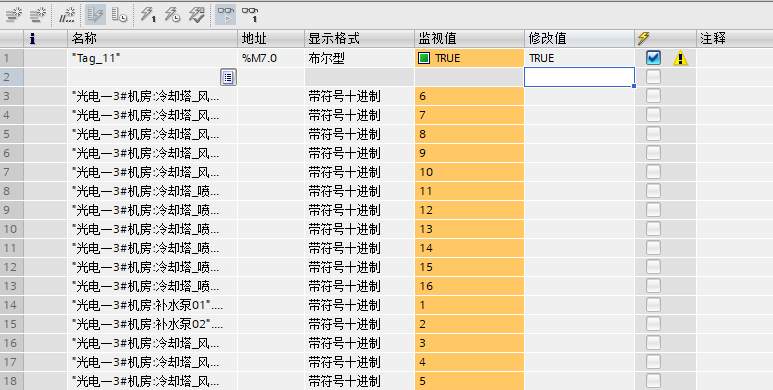

我截圖展示一下我已經實現的效果:





我這里SID是得到了，但ID1的位置是隨機的。并沒有嚴格地讓第一臺必須為1。因?yàn)槲疫@里應用誰是ID=1不重要，所以就沒有特意去實現了。

最后提醒大家多去讀我以往發表的文章，包括公眾號《PLC標準化編程》以及西門子論壇我開設的專欄《萬泉河講故事》，找不到路的百度或者微信搜一搜”【萬泉河】”，我的所有文章標題都帶了這樣的標識。

好多文章，發表了很多年，逐漸都被遺忘了。然而最近，有好多朋友提出的問題，一看都是我在多年前發表文章中提及的技術或問題。

比如最近連續兩次不同的場合，針對網友的提問推薦了文章
【萬泉河】PLC編程求3/8的題目
http://www.ad.siemens.com.cn/club/bbs/PostStory.aspx?a_id=1256568&b_id=80&s_id=157&num=34#anch

問題都得到了解決。說明，他們還是文章讀少了。

這篇文章看來對同行如此有用，那就在本文下面再發一次。以前已經讀過的請?jiān)俅螠亓?xí)一下。

GetInstanceName直接讀取實例名稱不香嗎?
GetSymbolName讀取變量名

太高級了，看不懂！

啰哩啰嗦的，上個小例子比什么都強

【萬泉河】PLC編程求3/8的題目
看了這個，感覺挺好笑的，三菱就有對應的指令SUM 用來判斷有ON位數，我不知道別的PLC有沒有這個指令，但自己用的PLC連編程手冊都不看，不看詳細的，至少指令表過一遍吧

搞的故作高深 。  面向?qū)ο缶幊淌怯袠?biāo)準方法的。

看看倍福是怎么實現的。


比如一個槽 體，定義一個fb  ，這個FB可以實例化。  fb里有變量  ，結構體（屬性）  ， 有方法， （加熱，循環， 各種加熱， 各種方法）

這個FB能被繼承。

一個FB里包括所有槽體功能 。

具體到某個功能槽 ， 我們只需要   實例名. 方法（）；  提取跟工藝相吻合的方法。

引用

引用第6樓flyfeky于2022-01-24 11:15發表的  :
搞的故作高深 。  面向?qū)ο缶幊淌怯袠?biāo)準方法的。

看看倍福是怎么實現的。


.......

感謝大神的解釋,受益匪淺.

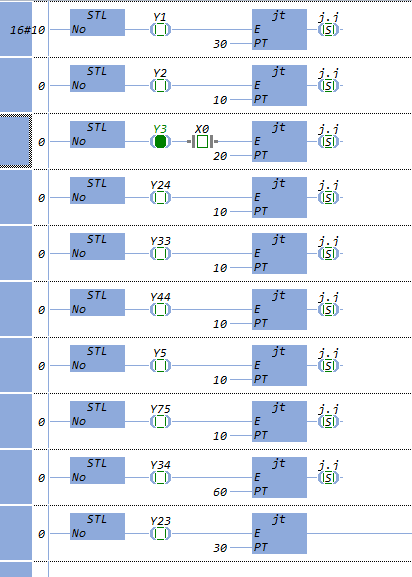

步，定時器都用FC實現
用FC的好處是不用命名，不怕重復，復制過來就用，

大師的書某寶都沒有

三個獎勵就100塊有用

大伙對此的疑惑在于，光從上面的文字上，看上去很牛逼。但是看不到實際的例子，哪怕是一個設備的程序，沒有看到這方面的例子。吃瓜群眾是不會上鉤的。建議先分享一個不含機密的例子。看看有多少下載量，多少回復，從而可以知道受關注度有多少人。有興趣的自然回聯系。不然光光看上面的文字，沒多少人有興趣的。愚見。不喜勿噴
