各位大神 在三項電 電路中 任意兩項為220

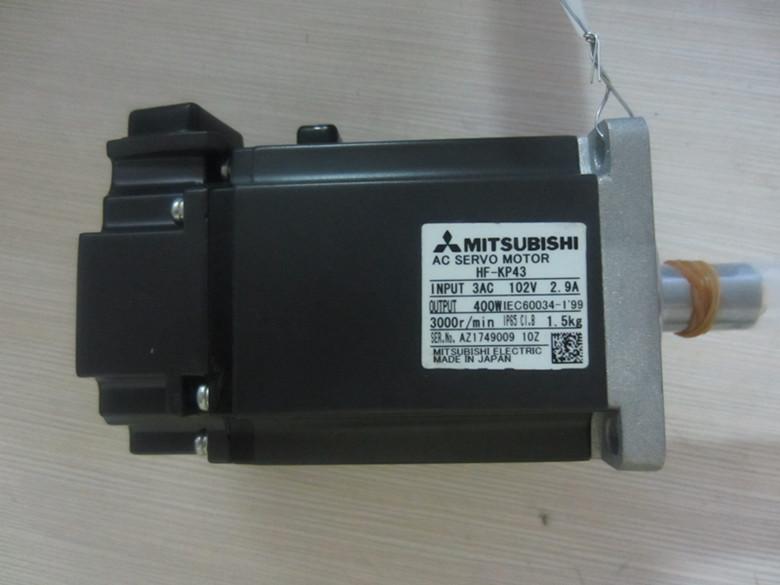

用三菱HF-KP43的電機
電機銘牌上面標的電流為2.9A    這個2.9A是
怎么得出來的？  然后再接了一個
120W的整流器 DC24V 輸入電壓220V
  各位大神
我在選擇斷路器的開關時應該如何選擇多大
電流的

你這個伺服電機加快開控制碼？那要伺服驅動器干嘛？

看手冊看手冊 je很詳細的  多少功率的電源 輸入多少電流 輸出多少電流 建議用多少的電線

引用

引用第2樓yerong于2021-04-14 20:56發表的  :
看手冊看手冊 je很詳細的  多少功率的電源 輸入多少電流 輸出多少電流 建議用多少的電線

我就是不懂這個功率因數怎么得出來的 ？
所以選擇斷路器的額定電流是犯難了
我主要是想算出電機銘牌上面標的電流怎么來的

電機銘牌是廠家給的啊，你只看驅動器的電參數就行

引用

引用第4樓fgx9306于2021-04-15 09:20發表的  :
電機銘牌是廠家給的啊，你只看驅動器的電參數就行

你好 選擇主電路總開關 是這樣的 我使用了2個 MR Je 20BB驅動器配的電機HG Kn23J S100      2個70B的驅動 電機 HG KN73j S100  驅動器輸入電源是單相220V     我的總電流用I=P/（1.732X220x功率因數）就是這個功率因數把我難住了 應該怎么算

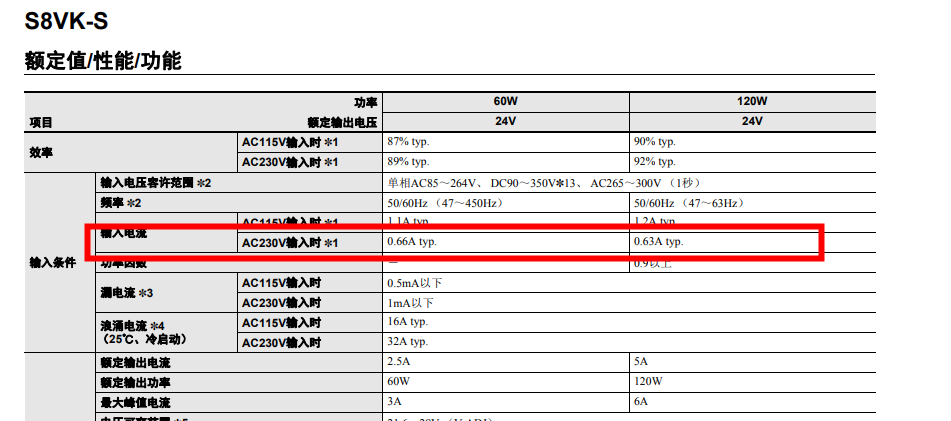

我還有一個120W的整流器 220V變24V   我在考慮主電路總開關時只用考慮120W整流器的電流還是24V輸出的電流

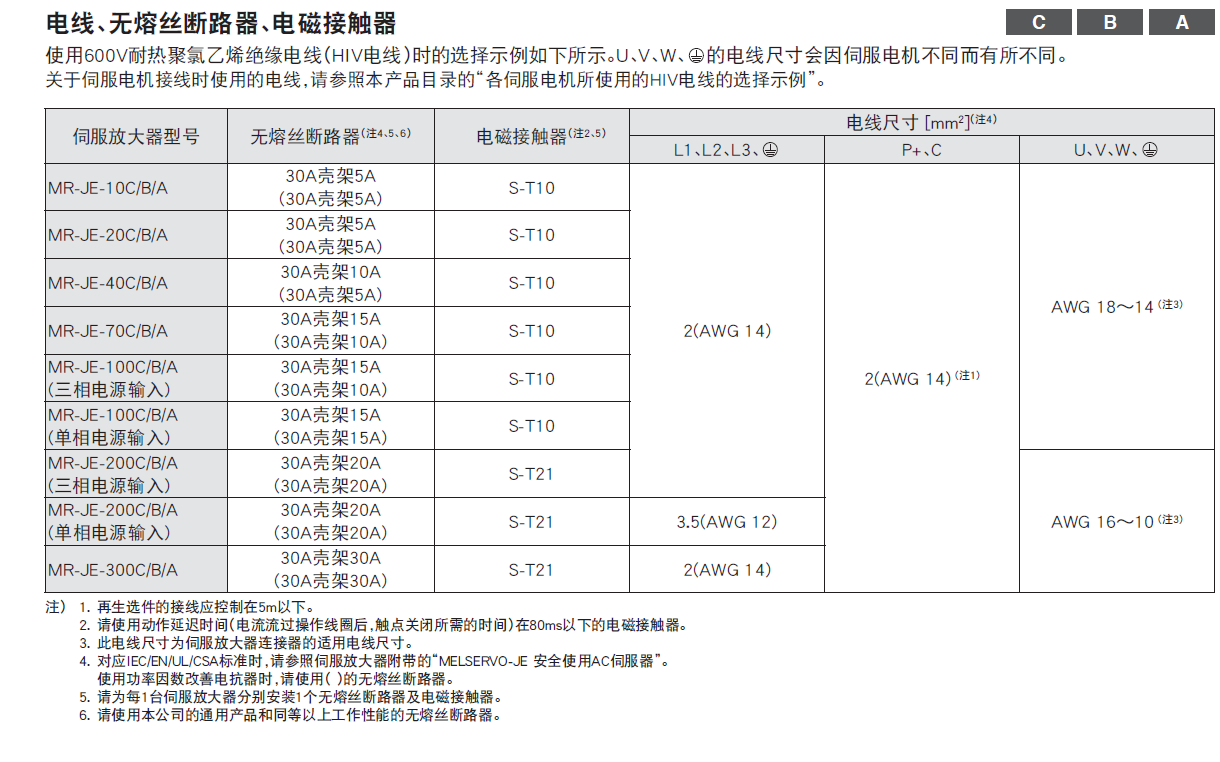

伺服一般1.5倍電流配空開注意配D型空開，有的廠家2-3倍的也有。你實在不放心按照推薦的配。例如三菱樣本手冊附錄會有選配件推薦。

學習了

學習了

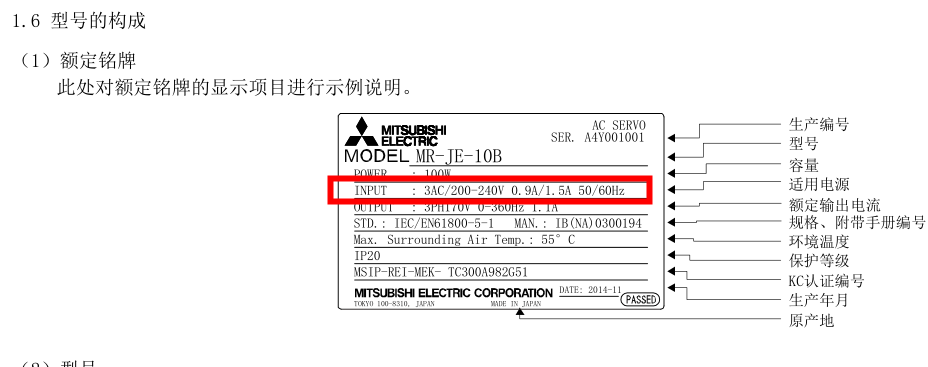

銘牌標簽或是使用手冊都有輸入電源的標識，伺服的只需要看伺服驅動器就可以了，把所有的用電設備，就是接電源線的那些，輸入電流加起來，在向上選一檔就可以了，一般用電量不大的都可以這么算

樓主算得很仔細啊。。我一般就把主要部件的額定電流加起來，在總數上再留點余量，就這么著了
