工控人家園 綜合討論 雙轉盤清料，如何從頭清到尾，不多不少

1623154245

好難，我再想想。。。。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1158 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的主題 / 回貼

樓主發表于: 2020-04-19 21:22

只看樓主 | 小中大

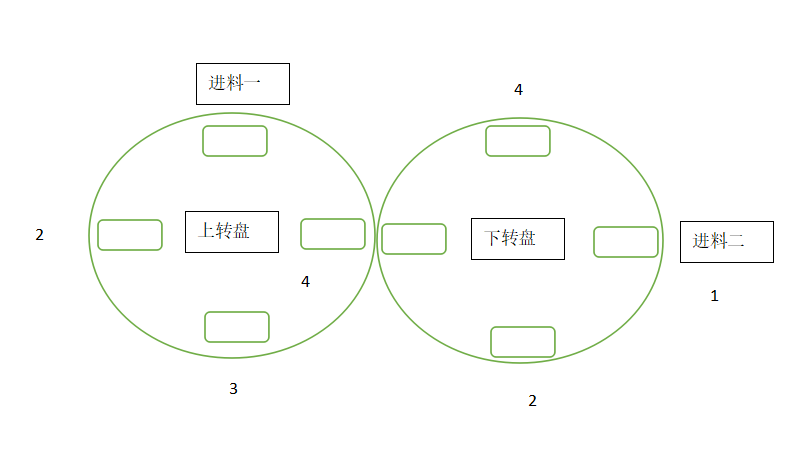

圖片：

如圖，上下轉盤分為兩個部分，進行組裝，從上轉盤開始排空，排到下轉盤，下轉盤不能進多料或者上轉盤上多料，不然就不能完全排完，有什么好的建議，指點一下，謝謝。

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1695 個
工控威望: 7121 點
下載積分: 40616 分
在線時間: 945(小時)
注冊時間: 2009-11-16
最后登錄: 2025-08-02
查看honggun的主題 / 回貼

1樓發表于: 2020-04-19 22:17

只看該作者 | 小中大

沒理解

樓主留言：

上轉盤產品與下轉盤產品配合，料，上轉盤是上蓋，下轉盤是下蓋，兩個組成一個產品。
如何排空時使上轉盤與下轉盤排空，上轉盤與下轉盤不會多進料

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

yanzhi2008

yanzhi2008

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 354 個
工控威望: 397 點
下載積分: 9828 分
在線時間: 314(小時)
注冊時間: 2008-01-30
最后登錄: 2025-07-22
查看yanzhi2008的主題 / 回貼

2樓發表于: 2020-04-19 22:37

只看該作者 | 小中大

進料移位，清尾時進料位置0移入0，與掉大于工位移位寄存器位，待移入位記憶等于0，全移出時，表明工序清零完成，停機或暫停轉盤轉動

樓主留言：

上轉盤產品與下轉盤產品配合，上轉盤是上蓋，下轉盤是下蓋，兩個組成一個產品。
如何排空時使上轉盤與下轉盤排空，上轉盤與下轉盤不會多進，

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

1623154245

好難，我再想想。。。。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1158 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的主題 / 回貼

3樓發表于: 2020-04-19 22:48

只看該作者 | 小中大

上轉盤產品與下轉盤產品配合，上轉盤是上蓋，下轉盤是下蓋，兩個組成一個產品。
如何排空時，上轉盤與下轉盤不會多進，
現在是下轉盤有時多進了個料，而上轉盤料已經清完了
現在想到的是計數方法，上轉盤進多少，下轉盤進多少，

yanzhi2008

yanzhi2008

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 354 個
工控威望: 397 點
下載積分: 9828 分
在線時間: 314(小時)
注冊時間: 2008-01-30
最后登錄: 2025-07-22
查看yanzhi2008的主題 / 回貼

4樓發表于: 2020-04-19 22:59

只看該作者 | 小中大

清尾時下轉盤根據上轉盤未完成移位暫存數決定是否進料

樓主留言：

主要是轉盤會提前上料，如上轉盤故障，而下轉盤條件滿足時，會提前上料到工位，等位放料

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1529(小時)
注冊時間: 2008-07-03
最后登錄: 2025-07-29
查看hefq的主題 / 回貼

5樓發表于: 2020-04-20 07:55

只看該作者 | 小中大

清料時料多的盤停止進料，料少的盤補齊后也停止進料

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

mk自動化

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 204 個
工控威望: 1390 點
下載積分: 5355 分
在線時間: 191(小時)
注冊時間: 2018-03-04
最后登錄: 2025-01-06
查看mk自動化的主題 / 回貼

6樓發表于: 2020-04-20 08:09

只看該作者 | 小中大

轉盤1清料時先清掉一次位移信號，然后轉盤2再一起清掉位移信號，這就清同步清料了

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

多學多用！

mistyke

打工仔

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 145 個
工控威望: 1068 點
下載積分: 6065 分
在線時間: 356(小時)
注冊時間: 2018-01-02
最后登錄: 2025-07-09
查看mistyke的主題 / 回貼

7樓發表于: 2020-04-20 08:38

只看該作者 | 小中大

開始清料，停止上轉盤上料。當上轉盤1234工位有料數量為3，下轉盤123工位有料數量也為3時，下轉盤停止進料。都為0后，機器停止

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

a1174381459

喜歡鉆研點東西嘿嘿

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 153 點
下載積分: 640 分
在線時間: 23(小時)
注冊時間: 2020-03-06
最后登錄: 2020-04-23
查看a1174381459的主題 / 回貼

8樓發表于: 2020-04-20 12:03

只看該作者 | 小中大

寫個判斷上料工位是否有料不就解決了。糾結已經上料去等待干嘛呢。如果有料這把干完。沒了卡主上料工位再移位不就好了么。。。。

精通臺達全系列歐姆龍NJ/NX系列三菱FX系列信捷和匯川全系列 qq 2812077327

a1174381459

喜歡鉆研點東西嘿嘿

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 153 點
下載積分: 640 分
在線時間: 23(小時)
注冊時間: 2020-03-06
最后登錄: 2020-04-23
查看a1174381459的主題 / 回貼

9樓發表于: 2020-04-20 12:06

只看該作者 | 小中大

寫個判斷轉盤1 上料工位是否有料不就解決了。糾結已經上料去等待干嘛呢。如果有料這把干完。沒料了卡主上料工位，再移位不就好了么。。。。報警了就人工處理報警又不干涉自動，也不會干涉自動清料。

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！

精通臺達全系列歐姆龍NJ/NX系列三菱FX系列信捷和匯川全系列 qq 2812077327

賞心悅目

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 351 個
工控威望: 1388 點
下載積分: 1667 分
在線時間: 883(小時)
注冊時間: 2008-12-24
最后登錄: 2025-07-28
查看賞心悅目的主題 / 回貼

10樓發表于: 2020-04-23 12:02

只看該作者 | 小中大

我喜歡用計數模式，再復雜的清料都可以完成，前面的工位上1個料加1，有不良的情況下減1，后面的工位判斷上料數量少于前面的工位就啟動上料。

本帖最近評分記錄：

下載積分:+1(1623154245) 真誠感謝！
