上午沒事， 分別測試了   1）PROFINET 主從通信  ， 2） MODBUS TCP 主從通信。3）S7-1200在TIA中使用GSD方式作智能從站通訊

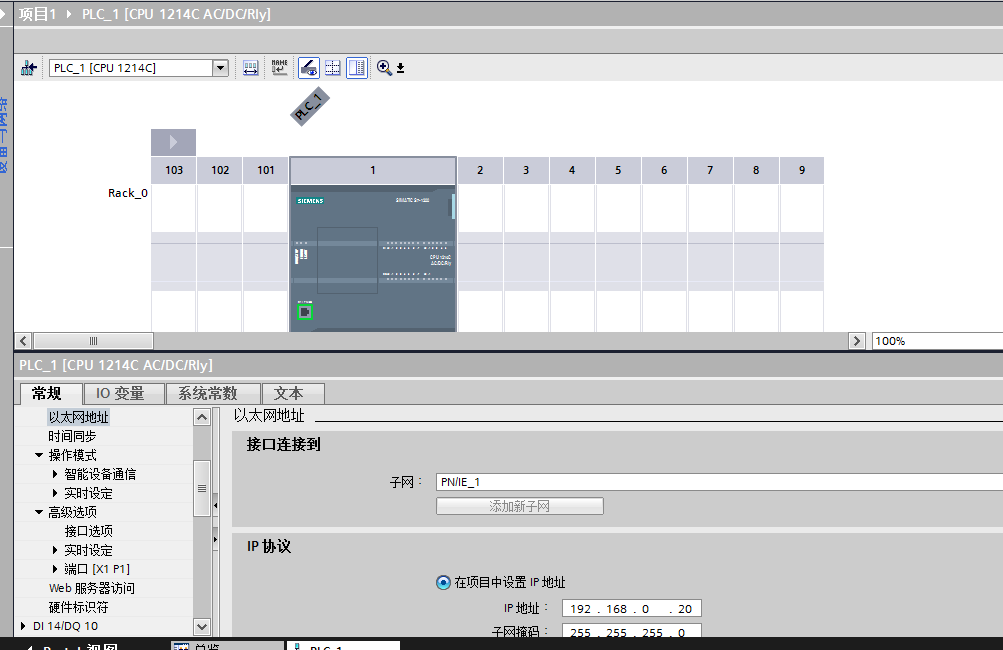

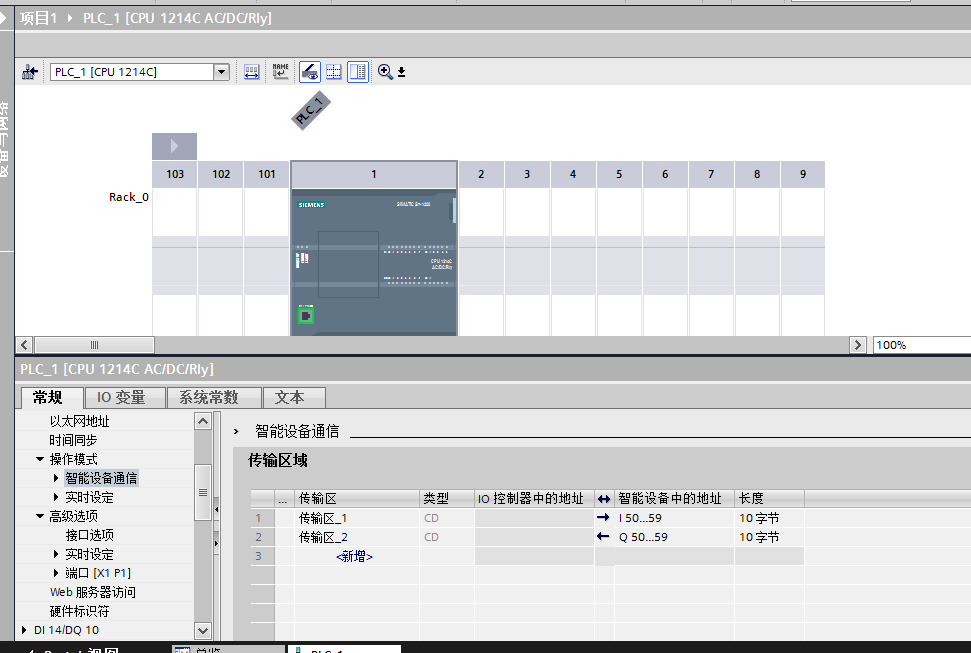

前者組態一下就好了，分別指定不同的IP地址， 操作模式里，主站為IO控制器， 從站為IO設備；

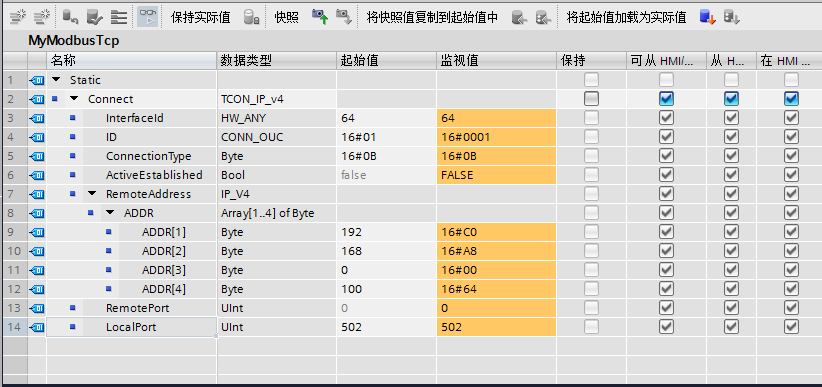

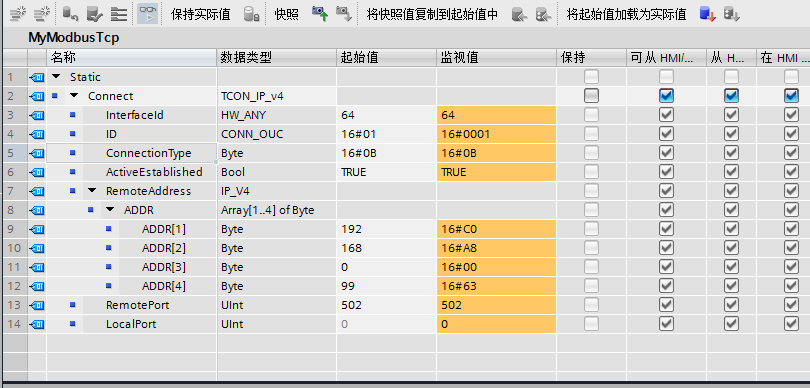

后者要分別在DB塊的初始化數據中指定主站IP  從站IP.  連接類型TCP/IP   從站主動連接TRUE.


第三種，S7-1200在TIA中使用GSD方式作智能從站通訊， 這要先導配置的GSD，然后作為從站和其它IO控制器通信

文檔， 可以借簽， 修改只要組態IP和DB中IP對應。

謝謝分享，學習

第三種實現方式， 找了好久，不容易。 S7_300_iDevice_in_TIA_GSD_com.pdf (2117 K) 下载次数:152

注意 用S7-300  GSD作智能從站和S7-1200技術上沒有區別 。

謝謝分享學習學習

出差了， 哪位幫我測試一下。
1214C    兩只6ES7214-1BG40-0XB0

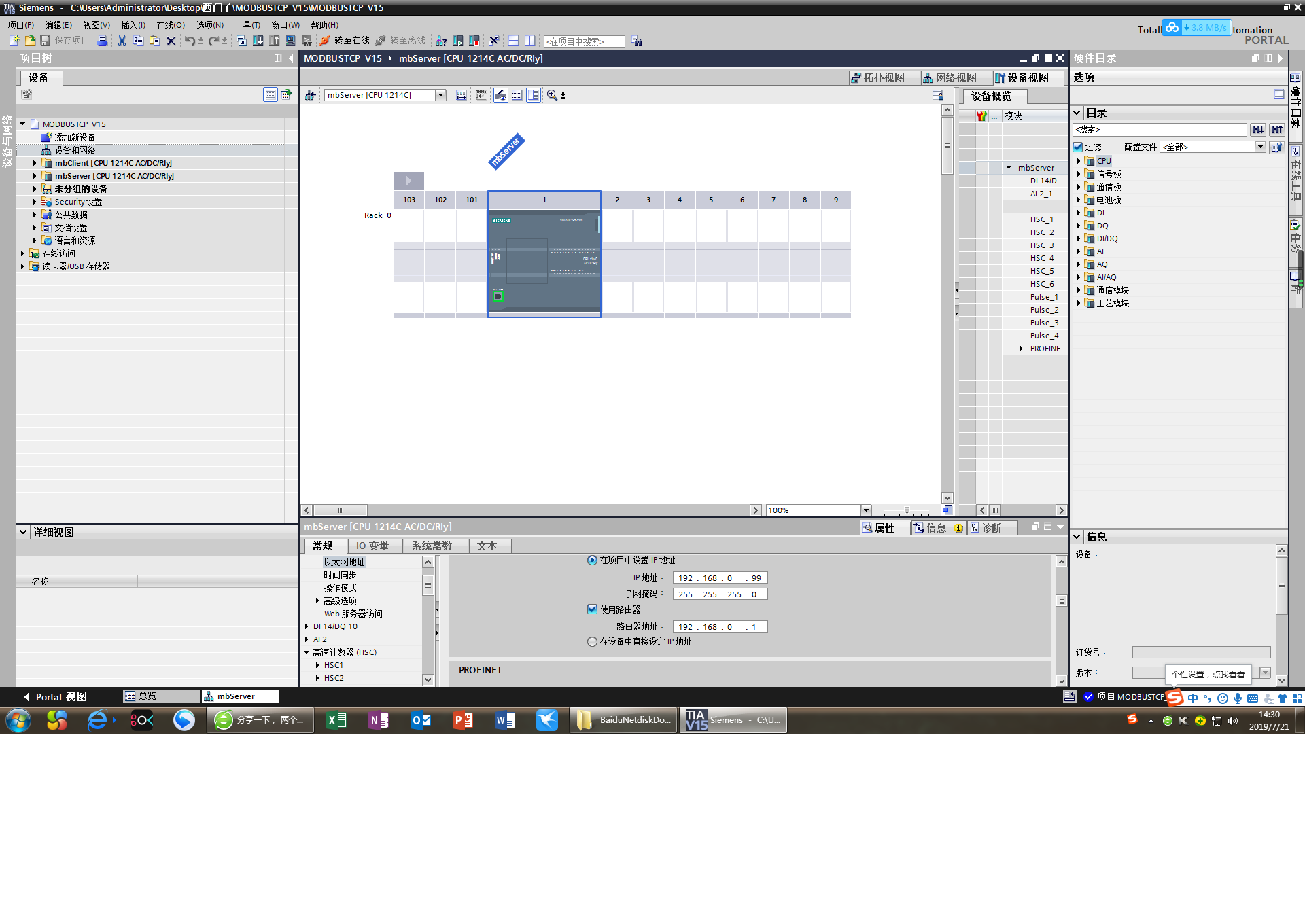

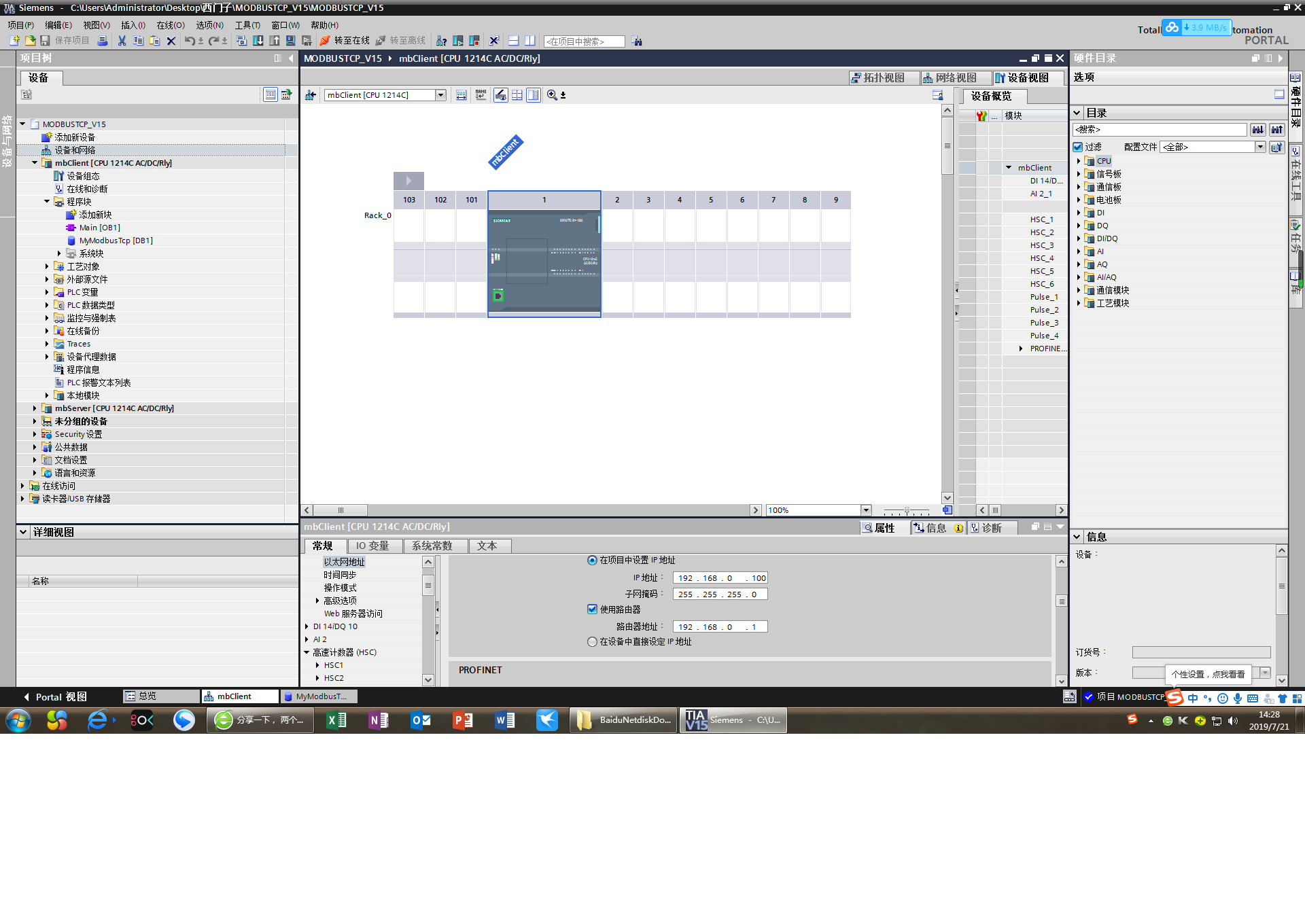

樓主我在1）PROFINET 主從通信  中將IP地址都改好   在主站中將發送中的40009改成40001  在寫了個數據這個數據就沒有傳過去，我在主站看數據就沒有傳回來
  從站也沒有接收到數據
   你知道這是為啥？



我將40001又改回來還是一樣

40009 40001  是MODUBS TCP吧。   IP 地址和DB里的一致。

是在modbus 停車票里  改好了的 確認是和DB塊里面的一致！！還是不行 我附近里有圖片
