三菱順控梯形圖程序檢查時有錯誤顯示為雙線圈，有影響嗎？

kevin4433

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 390 點
下載積分: 6171 分
在線時間: 135(小時)
注冊時間: 2009-06-09
最后登錄: 2023-07-24
查看kevin4433的主題 / 回貼

1樓發表于: 2019-06-12 22:22

只看該作者 | 小中大

肯定不行，輸出結果為排在后面執行的結果，所以前面那個輸出無效。順控程序一定要避免雙線圈，這是基本常識

流辰沙

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的主題 / 回貼

2樓發表于: 2019-06-13 08:55

只看該作者 | 小中大

像這種，只要是上面錯誤和警告是0，程序就能執行。雙線圈看你自己有沒有做互鎖，然后可以用不同M去驅動同一個結果的方式避免雙線圈

xujinwuxu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 297 點
下載積分: 4925 分
在線時間: 76(小時)
注冊時間: 2019-04-09
最后登錄: 2025-07-11
查看xujinwuxu的主題 / 回貼

3樓發表于: 2019-06-13 09:51

只看該作者 | 小中大

最好還是不要有雙線圈出現.

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

4樓發表于: 2019-06-13 09:57

只看該作者 | 小中大

我來說兩句話~~~~~~
是在同一步狀態里有雙線圈嗎？

[img]Http://m.ls2car.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3904 個
工控威望: 4359 點
下載積分: 146344 分
在線時間: 6731(小時)
注冊時間: 2016-10-23
最后登錄: 2025-08-02
查看lin10663的主題 / 回貼

5樓發表于: 2019-06-13 10:25

只看該作者 | 小中大

不能雙線圈~~也不能 SET RST混用
唯獨COUNTER 可用RST

努力~學習
QQ:1796367739 VX:IVAN10663

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 992 個
工控威望: 8895 點
下載積分: 17482 分
在線時間: 948(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-02
查看anlyl2014的主題 / 回貼

6樓發表于: 2019-06-13 10:26

只看該作者 | 小中大

雙線圈錯誤可分為：
1.線圈輸出類，這種情況下，分析程序比較復雜，寫程序時不應該存在；
2.用SET,RST指令的雙線圈錯誤，這種情況下，是允許的，沒問題的；
3.步進指令里的雙線圈錯誤，因為步進的特點，雙線圈也可以運行，只是要隔開一步。

本帖最近評分記錄：

下載積分:+1(mall9002) 好貼好貼！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

升令君.

17831658536微信/手機同號

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 882 點
下載積分: 562 分
在線時間: 171(小時)
注冊時間: 2019-05-15
最后登錄: 2023-12-07
查看升令君.的主題 / 回貼

7樓發表于: 2019-06-13 11:06

只看該作者 | 小中大

不要出現雙線圈，或者前面的線圈是不會導通的

a信捷一級代理

保護大都市

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 268 點
下載積分: 331 分
在線時間: 7(小時)
注冊時間: 2019-02-19
最后登錄: 2020-09-11
查看保護大都市的主題 / 回貼

8樓發表于: 2019-06-13 13:13

只看該作者 | 小中大

out的雙線圈必須改，用SET/RST出現的雙線圈警告問題不大吧

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-07-31
查看langui的主題 / 回貼

9樓發表于: 2019-06-13 17:36

只看該作者 | 小中大

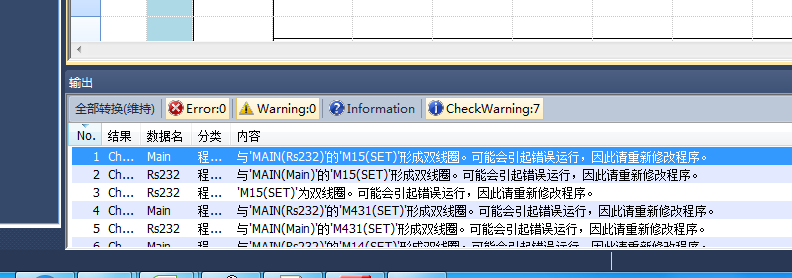

圖片：

我的一直都有雙線圈。

jcwang721218

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 355 個
工控威望: 616 點
下載積分: 4022 分
在線時間: 381(小時)
注冊時間: 2007-05-22
最后登錄: 2025-07-23
查看jcwang721218的主題 / 回貼

10樓發表于: 2019-06-13 20:49

只看該作者 | 小中大

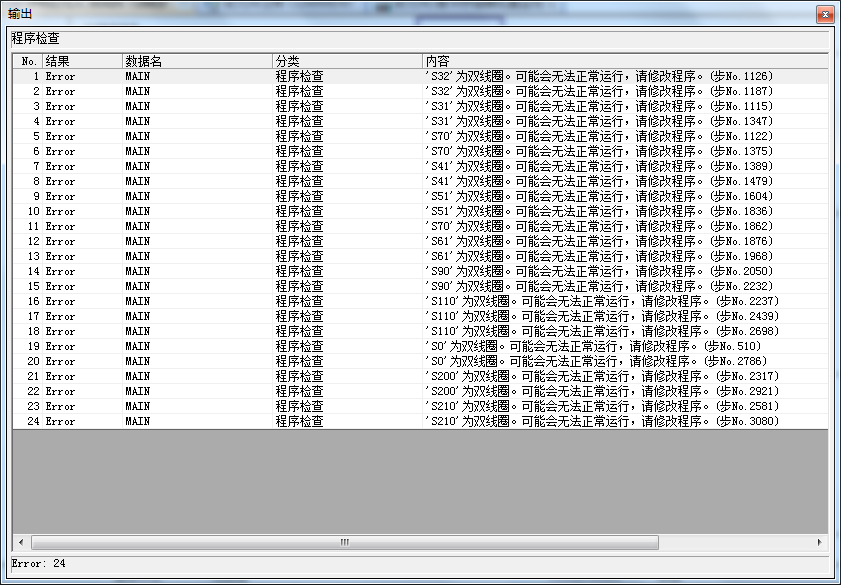

上傳自己編的程序，高手幫看看有什么問題

jcwang721218

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 355 個
工控威望: 616 點
下載積分: 4022 分
在線時間: 381(小時)
注冊時間: 2007-05-22
最后登錄: 2025-07-23
查看jcwang721218的主題 / 回貼

11樓發表于: 2019-06-13 20:51

只看該作者 | 小中大

自己寫的SFC順控程序，在同一步里面SET指令怎么有的有輸出有點沒有輸出

[ 此帖被jcwang721218在2019-06-14 22:01重新編輯 ]

附件：

車邊機4.rar (170 K) 下載次數:14
