大家好:

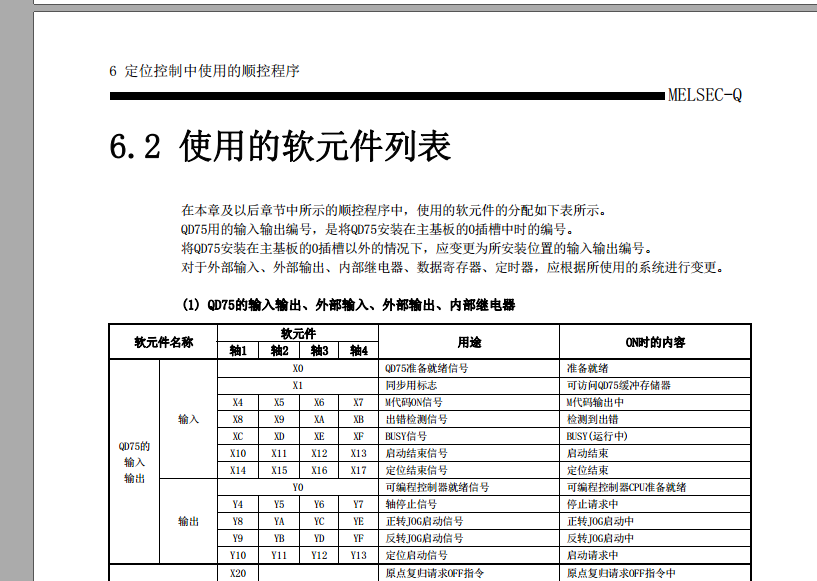

   我最近在看三菱QD75的官方手冊,QD75的內部繼電器有M0開始的,還有數據寄存器從D0開始的,
他說這是QD75裝在0位置時用的,那一般這個QD75不是裝在0位置的,都是3或者4,那么M0,D0不是和主程序相同了嗎.還怎么用?

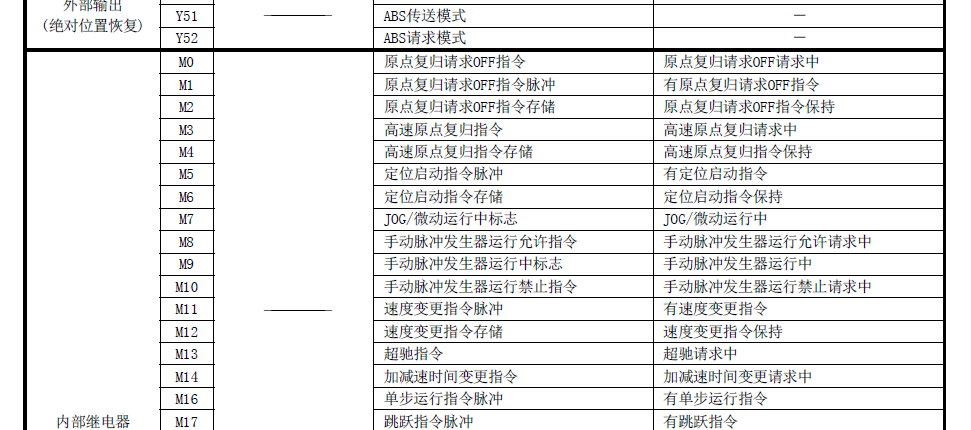

三菱的官方手冊 [ 幾乎全部 ] 的內部繼電器都是M0開始的,還有數據寄存器從D0開始的,
這是 [ 自行定義] 配合所附錄程式，方便舉例。


QD75裝在0位置時用的,那一般這個QD75不是裝在0位置的,都是3或者4,那么M0,D0不是和主程序相同了嗎.還怎么用?
因?yàn)?[ 自行定義]  所以自行更換。(例M1000  D1000)

附註：
X0  Y0 就不是[ 自行定義] ；要跟著模組位置變換。

這是手冊里面示例程序應用的軟元件，除了系統使用的不能變更外，其他的你可以自己定義。

再次請教樓上兩位大哥,怎么自行定義啊?

引用

引用第3樓阿梓830915于2019-05-15 20:08發表的  :
再次請教樓上兩位大哥,怎么自行定義啊?

找空白沒用的 "Mxx"  或 " Dxx"  仿範例，最好是連號。

如：M0~M17  ==>M100~M117  或 M200 ~ M217 ...........

       D0~D10   ==>  D1000 ~D1010  或  D1100 ~ D1110 .........

      自行設定

很想問一下，你是直接接觸Q系列的嗎？去問這種問題？

剛剛接觸.不好意思.在哪里改,具體怎么操作?

在哪里設置這些啊？

初學者,請大家多多關照,指正.

資料要詳細的看。。。。

X,Y的地址如何更改我是明白的，就是這些數據寄存器和內部繼電器，在哪里設置還是不懂。

首先，XY地址不需要更改，是有你的PLC設置→I/O分配里決定的（硬件上是由你的模塊在機架上哪個插槽決定的），其他的可在智能功能模塊里設置。
