工程描述：3臺FANUC機器人上下料，視覺抓取，加工完成后由機器人碼垛放進膠盤，再由3伺服電機組成的料倉堆疊；
FX3U PLC驅動3伺服軸，3臺機器人與PLC cc link 通訊；主PLC通過FX 485BD與3臺加工機和伺服輸送機、振動上料裝置N:N通訊；
使用PLC的R寄存器作當天產量統計，每小時產量自動統計，歷史產量查詢，最多可保存一年數據。
包括：人機程序，主站PLC程序，部份從站程序，電氣原理圖；人機與稱重模塊通訊，控制振動盤內物料重量；

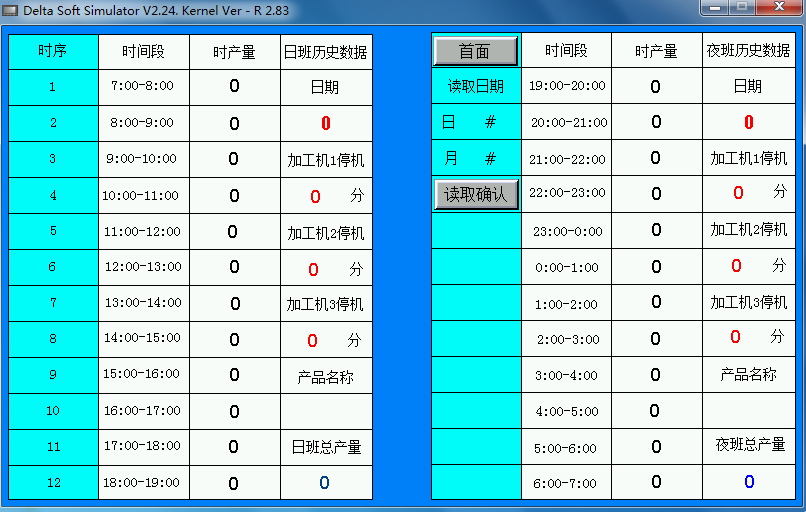

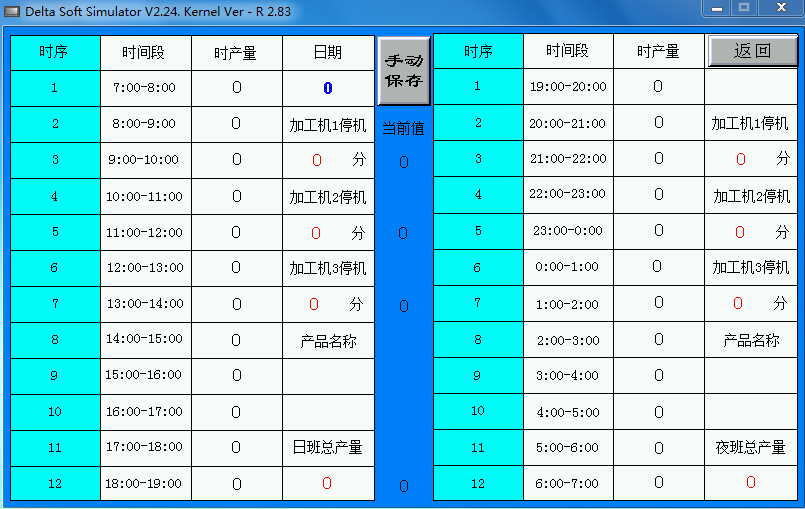

產量自動統計畫面、歷史產量查詢畫面

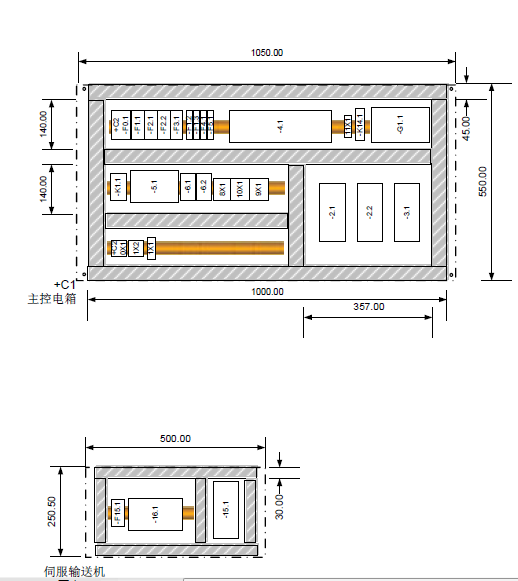

原理圖－主電箱布局圖

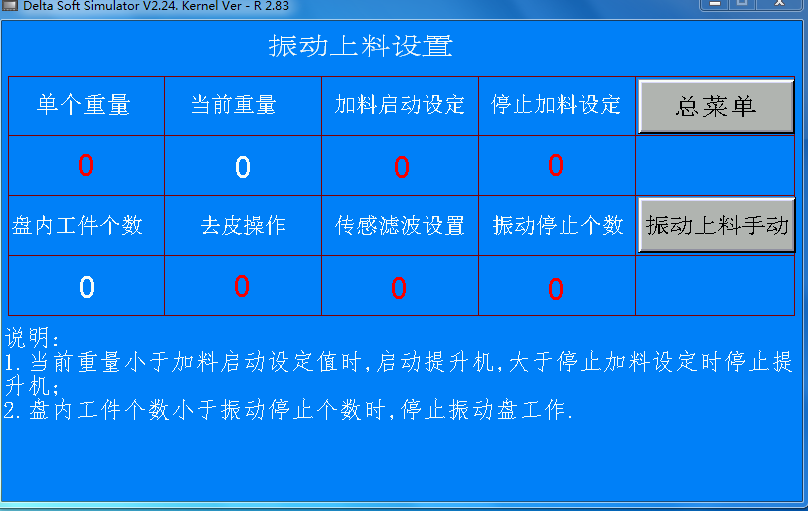

人機界面跟稱重模塊MODBUS RTU 通訊畫面

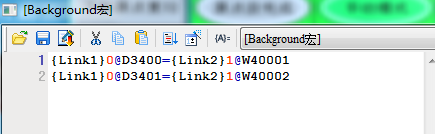

使用人機界面宏功能，把稱重模塊的數據傳給PLC

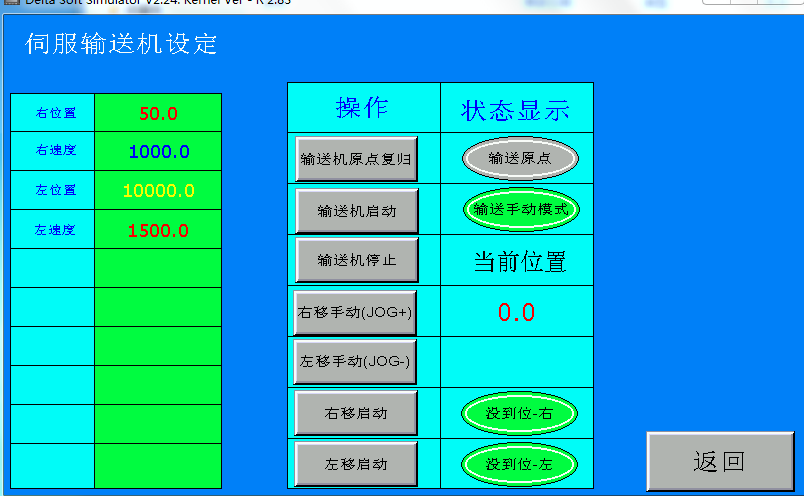

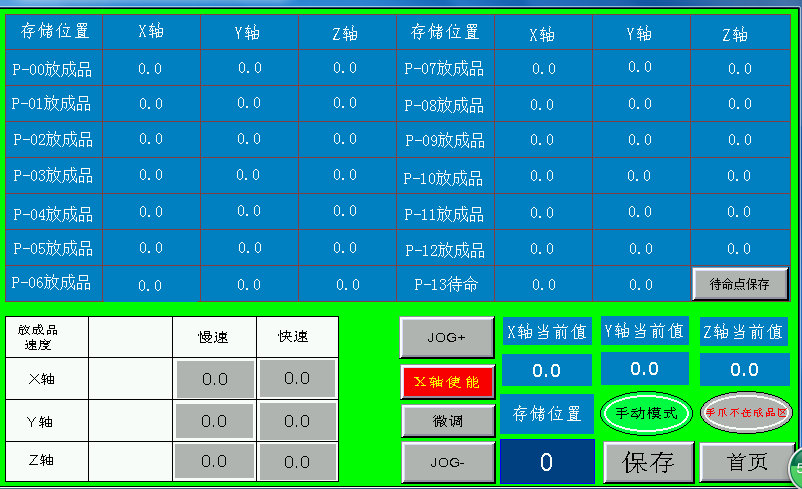

新穎的伺服位置設定，手動調到最佳位置，保存即可；


用戶可以從HMI通過N:N網絡，設置從站伺服輸送機的位置、速度，以及顯示當前位置。

牛🐮牛🐮牛🐮  感謝分享

謝謝樓主分享，學習學習。

謝謝分享！

下來學習學習，謝謝樓主分享

感謝分享。學習了

很好的資料，感謝分享！

下來學習學習，謝謝樓主分享

牛🐮牛🐮牛🐮  感謝分享

很好的資料
