模塊分辨率為32000，使用4--20ma,測量1MP的氣壓，則測量值25000為多少MP？

32000/20=1600
1600*4=6400
32000-6400=25600
25600/1=25600（倍率）
25000-6400=18600
18600/25600=0.73MP

測量值25000，則壓力等于0.73MP
對嗎

引用

引用第1樓于1970-01-01 08:00發表的  :

對的

謝謝！！！！！

請問為什么要這么算呢
32000/20=1600
1600*4=6400
32000-6400=25600
25600/1=25600（倍率）
25000-6400=18600
18600/25600=0.73MP

如果設定峰值是1MP，計算應是25000/32000×1=0.78125Mp

引用

引用樓主心碎了無痕于2019-03-15 09:04發表的 模擬量問題 :
模塊分辨率為32000，使用4--20ma,測量1MP的氣壓，則測量值25000為多少MP？

32000/20=1600
1600*4=6400
32000-6400=25600
.......

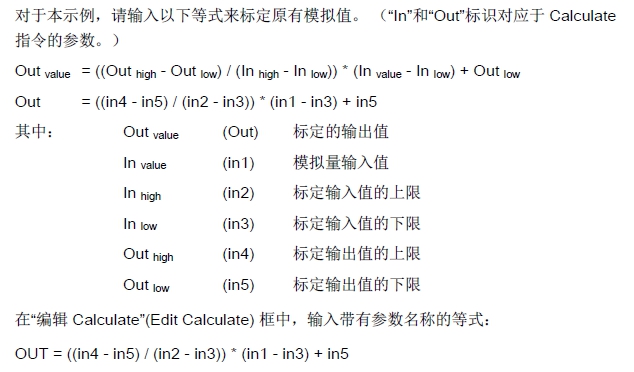

S7-1200編程手冊截圖

引用

引用第4樓hong0618于2019-03-16 13:56發表的  :
如果設定峰值是1MP，計算應是25000/32000×1=0.78125Mp

那就是說倍率和0--10V是一樣的算法？

約0.78MPa

模擬量轉換，實際上就是初中數學的內容啊

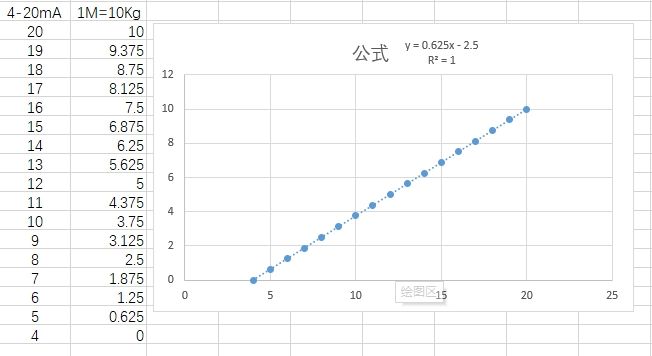

有的時候可以忽略掉電壓這個中間環節，把兩個終端的值直接換算

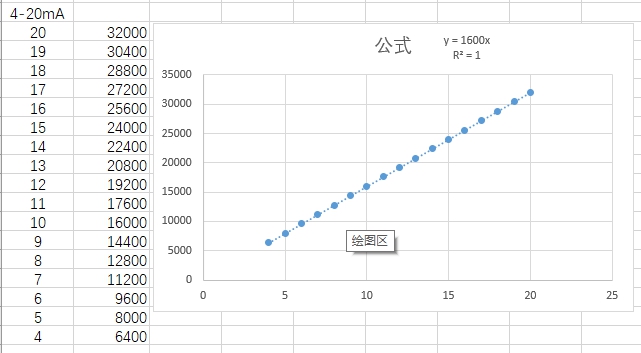

其實就是數學公式里，2點坐標確定一條直線的那個公式

分辨率除以最大測量值就是倍率
