工控人家園 三菱工控論壇 求大神指教，三菱簡單程序，邏輯看太不懂

«
1
2
»
Pages: 1/2 Go

一盤水果沙拉

越努力越幸運

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 81 點
下載積分: 2077 分
在線時間: 9(小時)
注冊時間: 2018-11-21
最后登錄: 2021-12-16
查看一盤水果沙拉的主題 / 回貼

樓主發表于: 2018-12-31 11:37

只看樓主 | 小中大

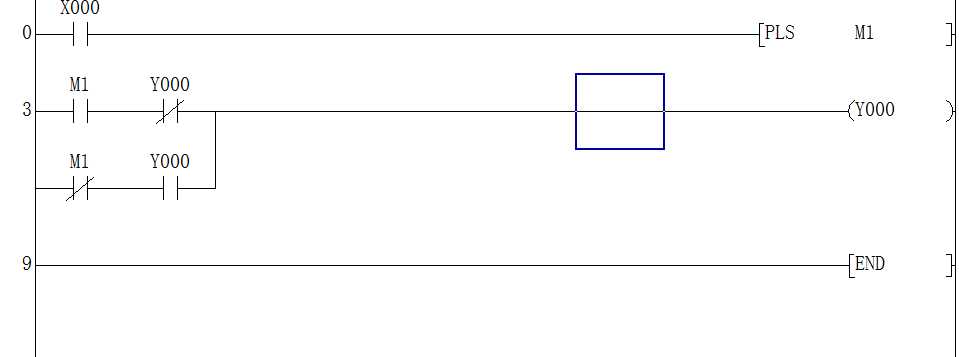

按一次按鈕X0,指示燈Y0亮，再按Y0滅，再按Y0亮，再按Y0滅，如此循環動作。程序如下圖，第二次按X0為什么Y0會亮，M1常閉也斷開了呀

濱州瘋人

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 153 個
工控威望: 263 點
下載積分: 1487 分
在線時間: 162(小時)
注冊時間: 2017-05-20
最后登錄: 2025-08-02
查看濱州瘋人的主題 / 回貼

1樓發表于: 2018-12-31 13:56

只看該作者 | 小中大

程序太復雜，看不不懂，來個簡單的。

changzyu9638

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 1030 點
下載積分: 1165 分
在線時間: 170(小時)
注冊時間: 2018-09-19
最后登錄: 2020-08-07
查看changzyu9638的主題 / 回貼

2樓發表于: 2018-12-31 14:01

只看該作者 | 小中大

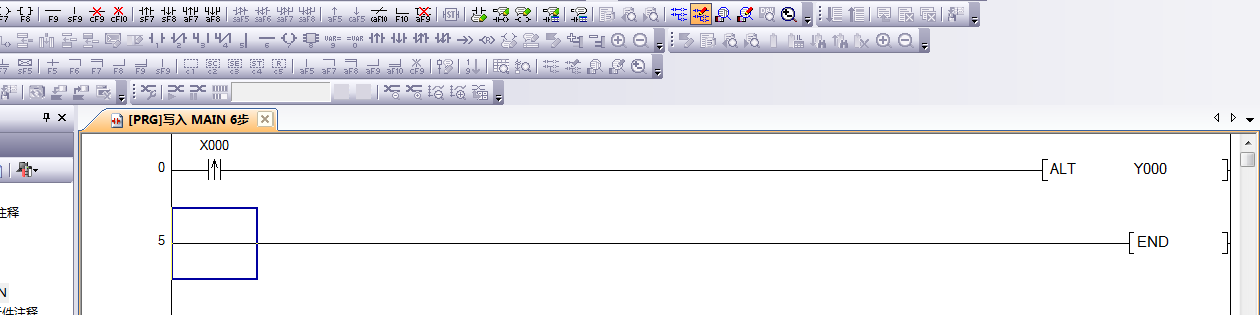

這是單鍵ON/OFF切換

小小蝸牛

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1230 個
工控威望: 10702 點
下載積分: 44082 分
在線時間: 1803(小時)
注冊時間: 2014-07-12
最后登錄: 2025-08-04
查看小小蝸牛的主題 / 回貼

3樓發表于: 2018-12-31 14:19

只看該作者 | 小中大

PLS是上升沿的微分輸出，PLC掃描工作的每個周期是從上至下從左到右來掃描的。

仍在奮斗

玩自己想玩的，干自己想干的

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 36 個
工控威望: 298 點
下載積分: 737 分
在線時間: 49(小時)
注冊時間: 2018-11-01
最后登錄: 2024-05-31
查看仍在奮斗的主題 / 回貼

4樓發表于: 2018-12-31 15:16

只看該作者 | 小中大

你這個程序在FX3U上測試了下，無任何問題，注意按鈕是自復位型的按鈕。

還有更簡介的就是1樓所貼的圖。你的疑問可能出現在硬件上。

明維修

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 146 個
工控威望: 259 點
下載積分: 962 分
在線時間: 179(小時)
注冊時間: 2010-11-01
最后登錄: 2025-07-28
查看明維修的主題 / 回貼

5樓發表于: 2018-12-31 15:53

只看該作者 | 小中大

PLC工作順序: 掃描一次輸入端--------運算一次程序---------刷新一次輸出端,然后再掃描一次輸入端--------運算一次程序---------刷新一次輸出端.一直進行下去.
再看梯形圖就能明白了

嘿嘿你最黑

走好自己腳下的路

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 186 點
下載積分: 3183 分
在線時間: 17(小時)
注冊時間: 2018-12-28
最后登錄: 2025-07-25
查看嘿嘿你最黑的主題 / 回貼

6樓發表于: 2018-12-31 16:16

只看該作者 | 小中大

奏者之曲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 244 點
下載積分: 2373 分
在線時間: 39(小時)
注冊時間: 2018-11-04
最后登錄: 2020-08-29
查看奏者之曲的主題 / 回貼

7樓發表于: 2018-12-31 19:35

只看該作者 | 小中大

最前面的那一步
ld    x0
pls  m1
可以省略掉的。
改成
ldp x0
ani y0
ld   y0
ani x0
orb
out y0。
改掉多余的步驟可以提高plc的掃描時間和運行反應。

迪迦奧特曼

寧靜是奢侈的奢求。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 120(小時)
注冊時間: 2018-03-30
最后登錄: 2025-07-08
查看迪迦奧特曼的主題 / 回貼

8樓發表于: 2019-01-02 09:00

只看該作者 | 小中大

PLS是上升沿脈沖，指開關信號由由0變成1（即從斷開到閉合的一瞬間）時產生的一個脈沖，一般為觸發某個置為或復位，只作用1個掃描周期，下個周期就OFF了

寧靜是奢侈的奢求。

totti10

虛心求學，學以致用。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 439 點
下載積分: 1066 分
在線時間: 55(小時)
注冊時間: 2018-12-10
最后登錄: 2019-07-31
查看totti10的主題 / 回貼

9樓發表于: 2019-01-02 09:52

只看該作者 | 小中大

看不懂，哈哈

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1165 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-08-02
查看yrm258的主題 / 回貼

10樓發表于: 2019-01-02 10:43

只看該作者 | 小中大

用一樓的交替輸出指令就能解決這個問題。也用不著非要問根，這些工控產品都在升級，為的就是簡化一些復雜的工控要求。

人生沒有如果只有后果

皇甫耍帥

我喜歡聽雨的聲音但我不喜歡下雨天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 264 點
下載積分: 4978 分
在線時間: 90(小時)
注冊時間: 2018-12-18
最后登錄: 2023-04-23
查看皇甫耍帥的主題 / 回貼

11樓發表于: 2019-01-03 09:40

只看該作者 | 小中大

圖片：

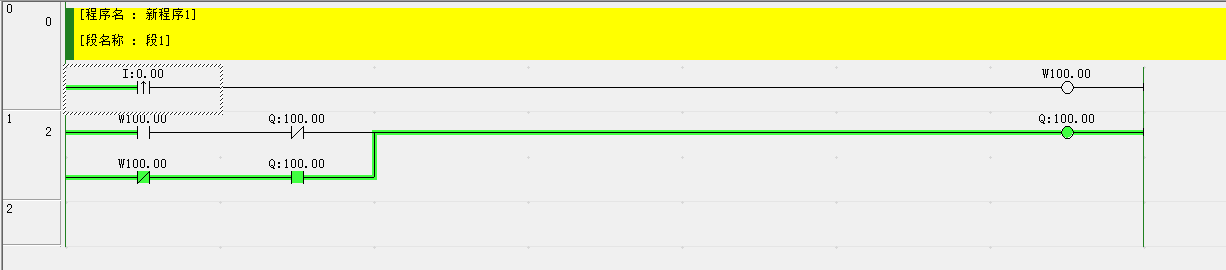

這個可能會清楚點

«
