工控人家園 三菱工控論壇 三菱Q03UDECPU、QJ71C24N與歐姆龍FH-L550

«
1
2
»
Pages: 1/2 Go

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

樓主發表于: 2018-12-11 11:19

只看樓主 | 小中大

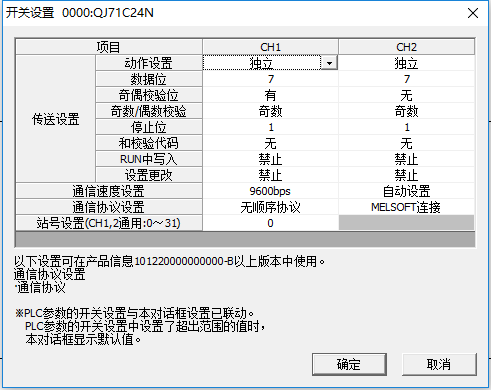

描述：用無順序通訊協議數據通訊，視覺對應設置了無協議232，通訊測試沒問題，
圖片：

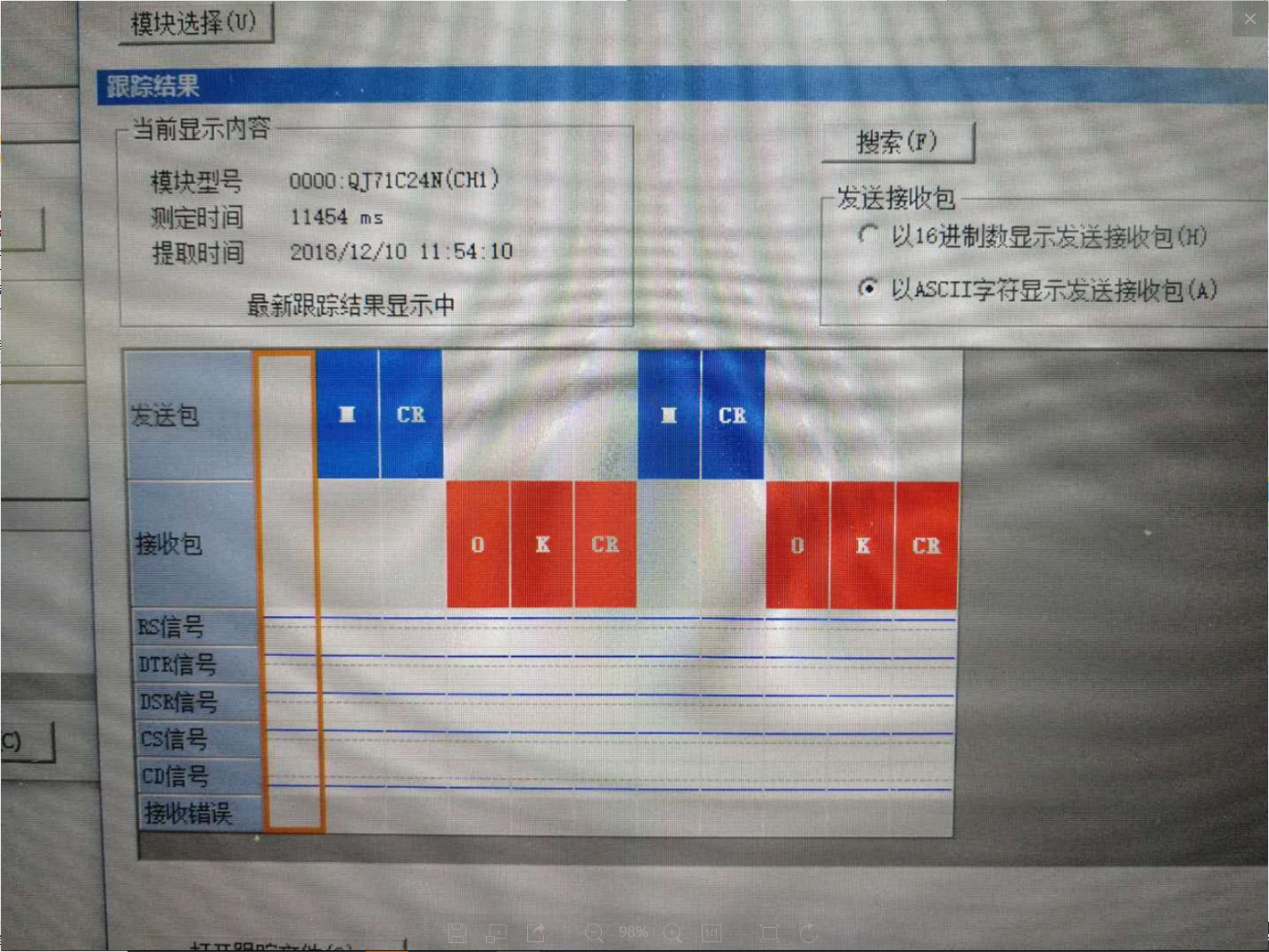

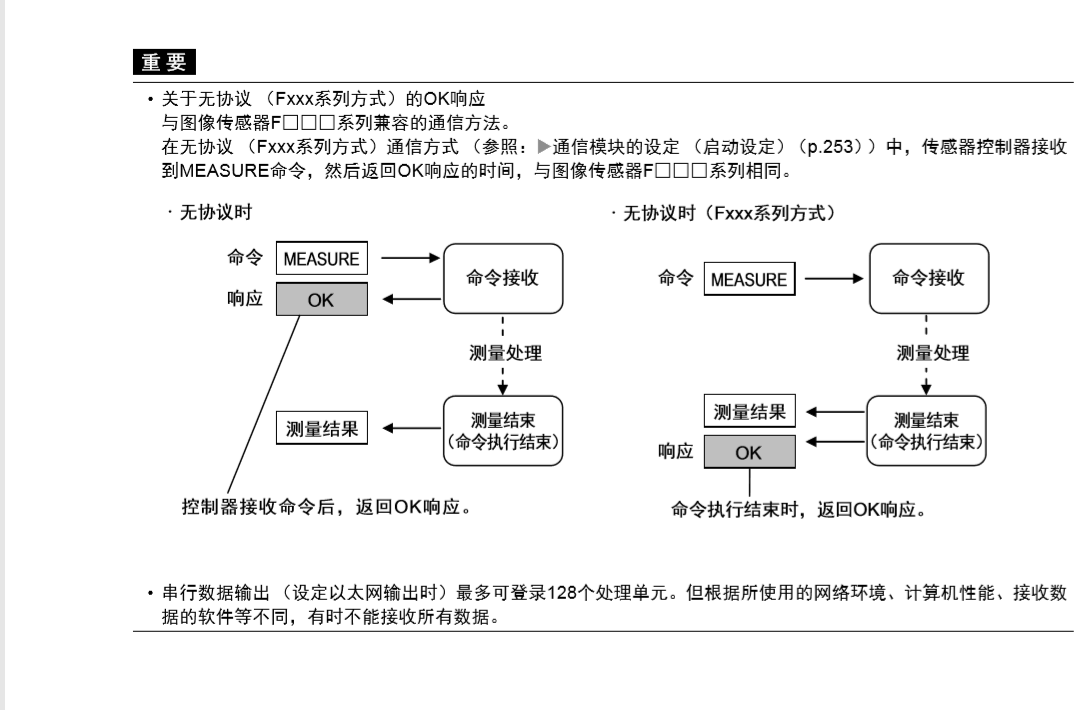

描述：每次拍照只能返回OK數據
圖片：

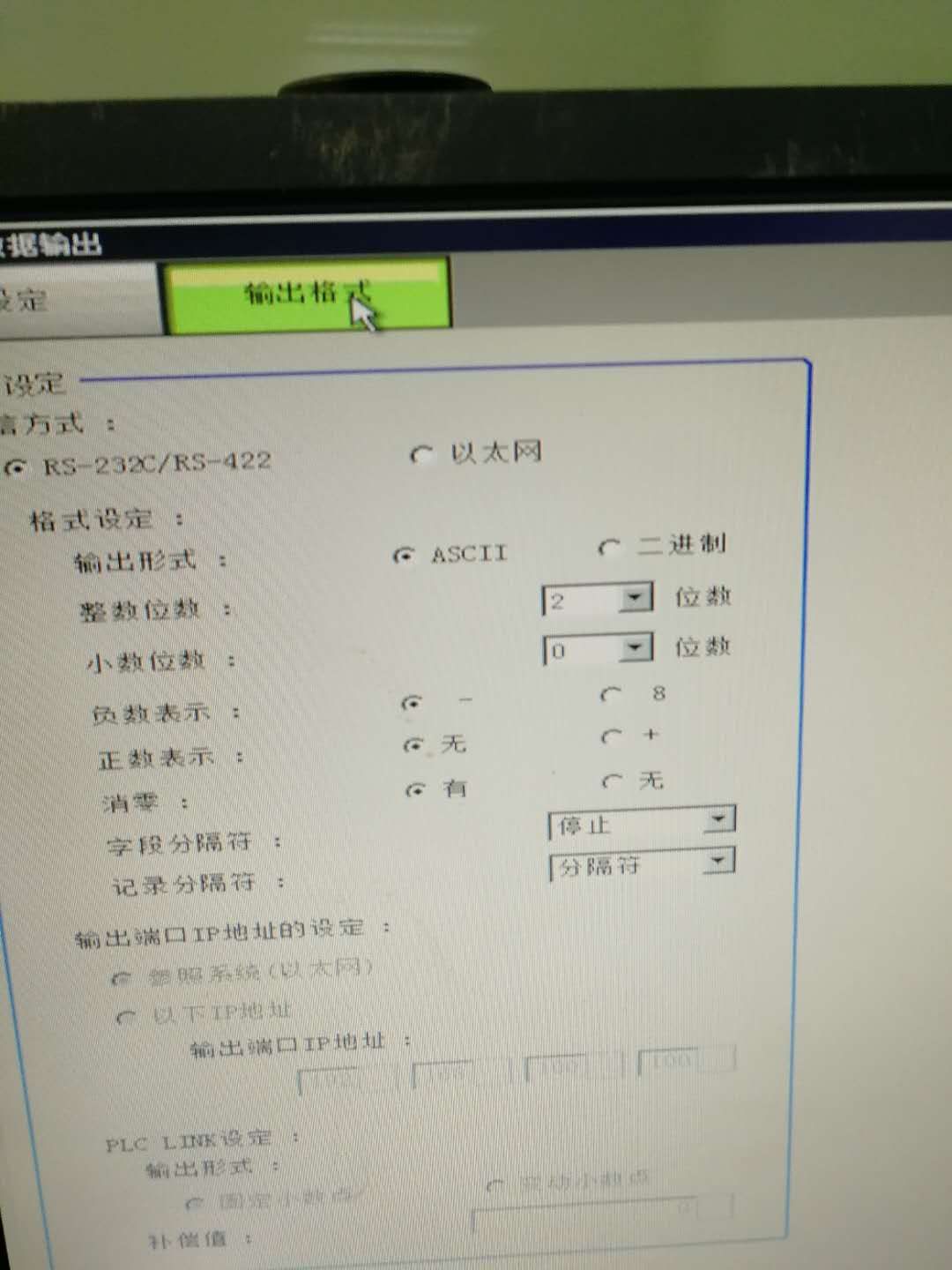

描述：流程中斷串行數據輸出沒反應
圖片：

圖片：

能接到響應，通訊應該沒錯才對，實在找不到串行數據輸出流程還有什么好設置的。。。

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1461 個
工控威望: 4684 點
下載積分: 15109 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-07-12
查看焦劉吉的主題 / 回貼

1樓發表于: 2018-12-11 12:11

只看該作者 | 小中大

你的測量結果數據沒有輸出來，你看的那條報文是輸出，命令執行OK NG判斷吧，你如果想輸出測量數據，應該把測量數據也通過232輸出

Rules are always made by the strong, and history is always written by the winners.

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

2樓發表于: 2018-12-11 14:58

只看該作者 | 小中大

引用
引用第1樓焦劉吉于2018-12-11 12:11發表的 :
你的測量結果數據沒有輸出來，你看的那條報文是輸出，命令執行OK NG判斷吧，你如果想輸出測量數據，應該把測量數據也通過232輸出

圖三就是結果的232輸出，就是那個設置了不會輸出，找不到是哪的問題。。。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3463 個
工控威望: 21002 點
下載積分: 35649 分
在線時間: 1814(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-04
查看tkggtdkjpl的主題 / 回貼

3樓發表于: 2018-12-11 15:41

只看該作者 | 小中大

用以太網無協議和FH550做過通迅，用來測量控制伺服定位。

自動化單機，生產線，項目編程調試！

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1461 個
工控威望: 4684 點
下載積分: 15109 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-07-12
查看焦劉吉的主題 / 回貼

4樓發表于: 2018-12-11 19:35

只看該作者 | 小中大

你的手冊通訊的不會就這么點吧

Rules are always made by the strong, and history is always written by the winners.

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

5樓發表于: 2018-12-13 17:41

只看該作者 | 小中大

問題還是沒解決，然后我發現發送數據也有問題

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

6樓發表于: 2018-12-13 17:46

只看該作者 | 小中大

圖片：

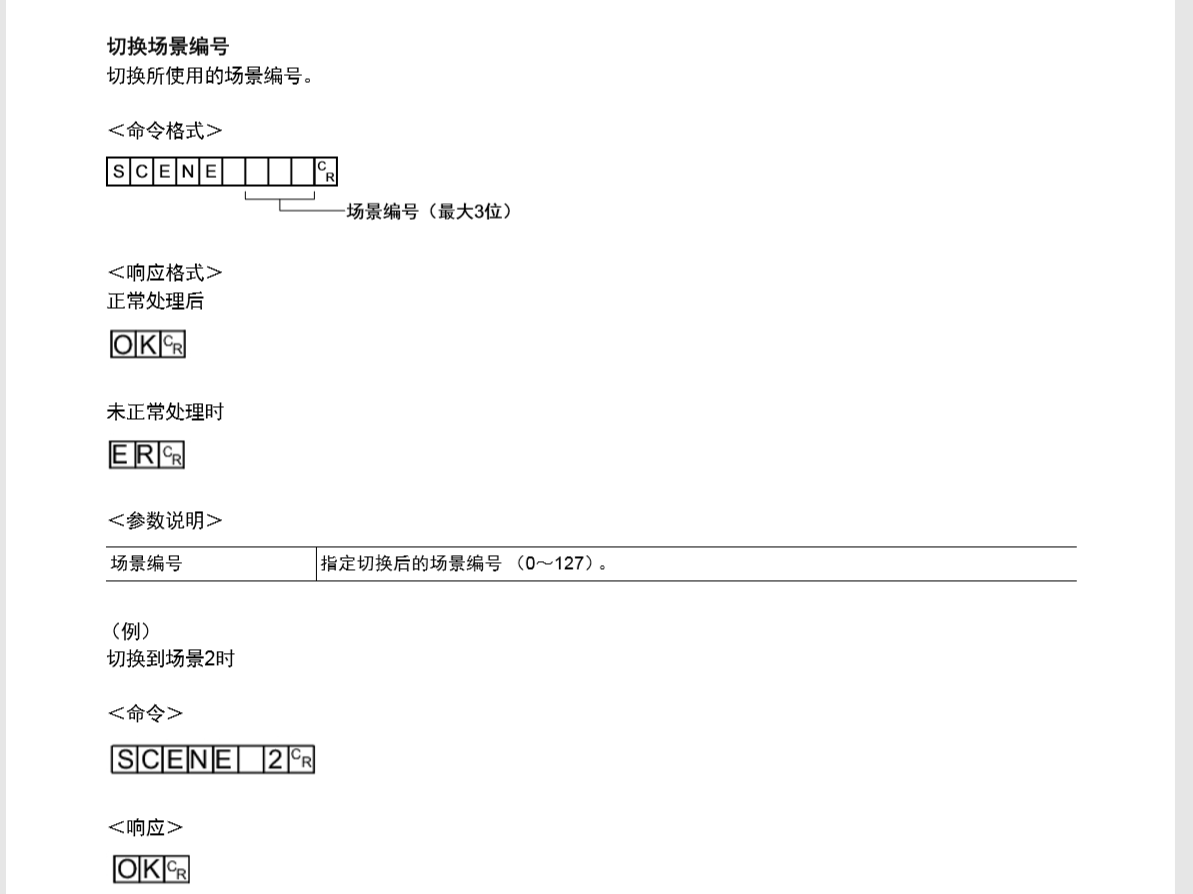

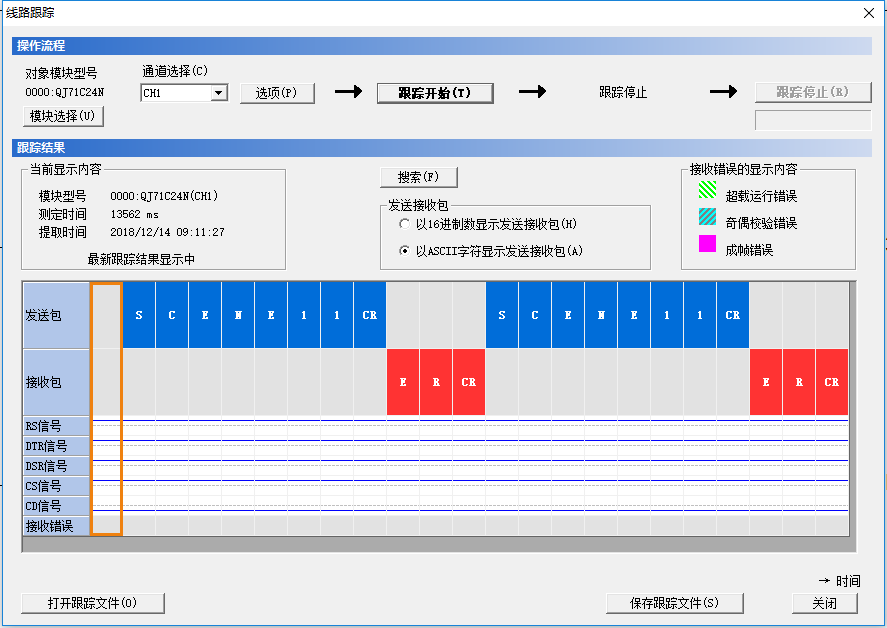

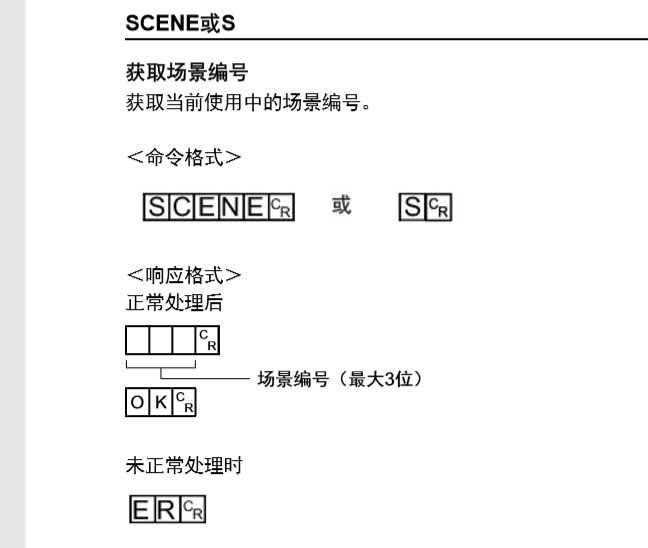

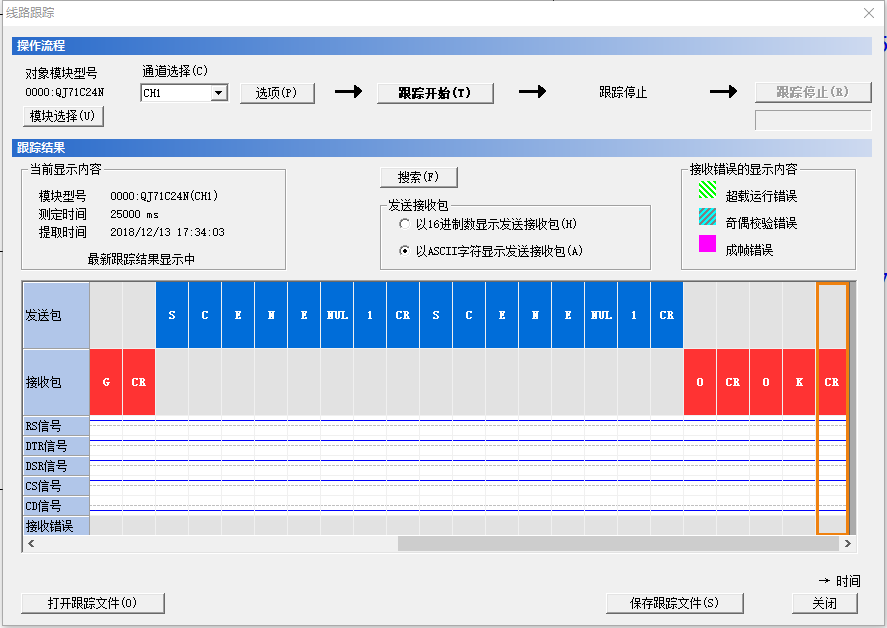

和接收一樣都是數據丟失，發送的是切換場景，變成獲取場景編號，串口模塊監視的是scenen 1cr，視覺接收到的是scenen，有沒有CR不清楚，應該是有才會返回數據

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1461 個
工控威望: 4684 點
下載積分: 15109 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-07-12
查看焦劉吉的主題 / 回貼

7樓發表于: 2018-12-13 20:59

只看該作者 | 小中大

不發空字符呢？scenen1cr

Rules are always made by the strong, and history is always written by the winners.

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

8樓發表于: 2018-12-14 09:04

只看該作者 | 小中大

引用
引用第7樓焦劉吉于2018-12-13 20:59發表的 :
不發空字符呢？scenen1cr

空字符換成N？什么意思。。

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

9樓發表于: 2018-12-14 09:17

只看該作者 | 小中大

空格后的字符收不到

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

10樓發表于: 2018-12-14 09:23

只看該作者 | 小中大

圖片：

去掉控制符又都未正常處理。。。

197771548

不要貪，一步步來

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 87 個
工控威望: 216 點
下載積分: 726 分
在線時間: 81(小時)
注冊時間: 2018-07-23
最后登錄: 2024-10-01
查看197771548的主題 / 回貼

11樓發表于: 2018-12-14 09:25

只看該作者 | 小中大

圖片：

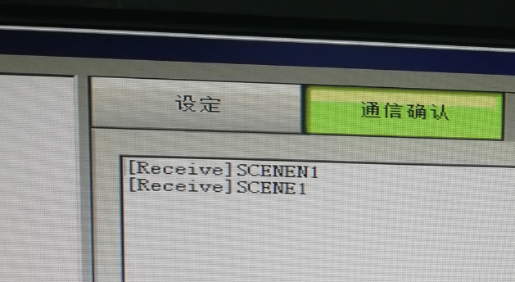

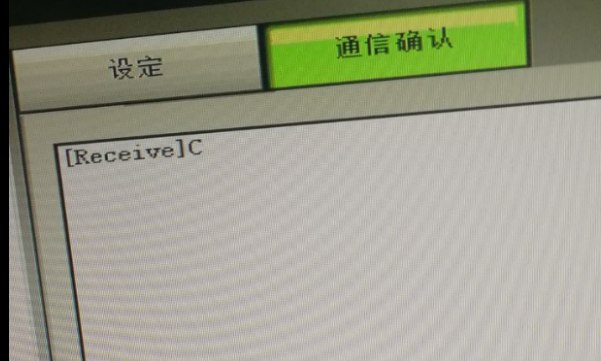

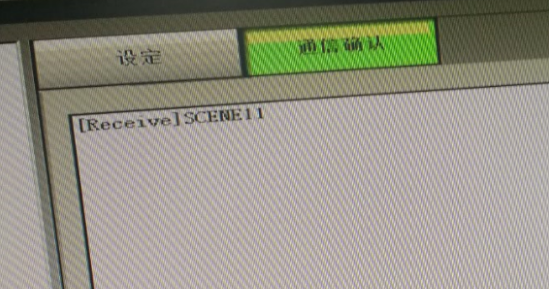

視覺接收情況

«
