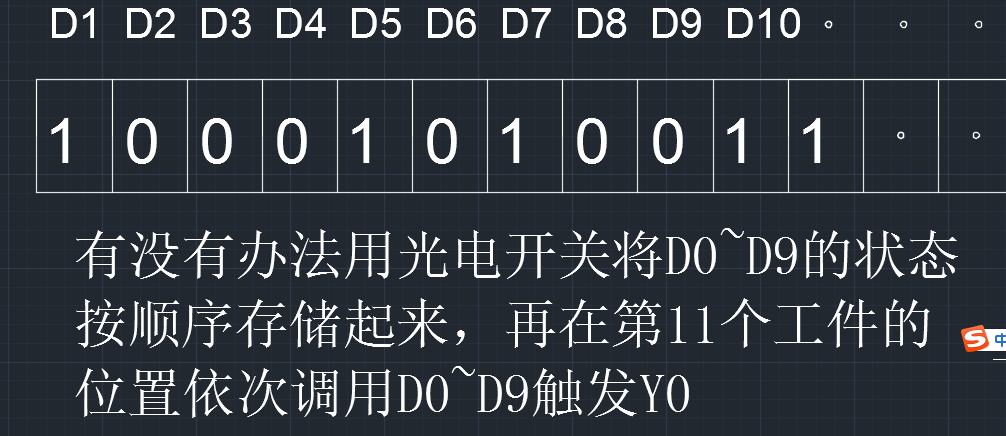

希望哪位兄弟指點下，這個應該怎么寫！
補充：

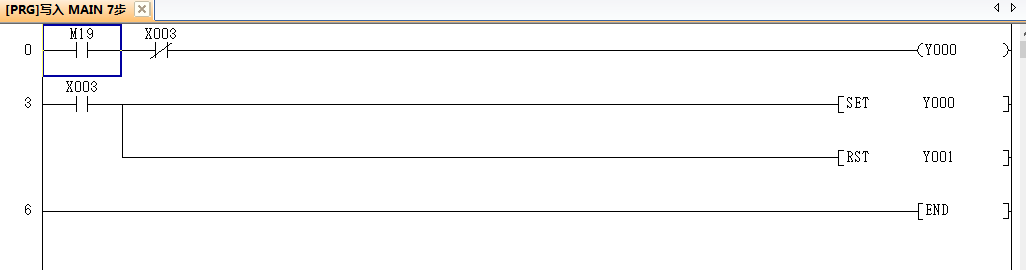

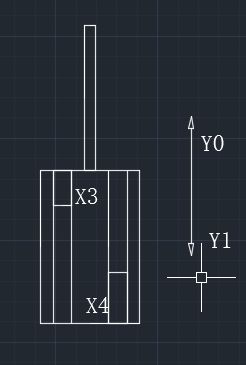

M19為常數0或者1，怎么使氣缸在M19=1時往前推完回來，M19=0時不動！

在編程手冊上查如下指令，可用到

SFTR  位右移
SFTL  位左移
WSFR  字右移
WSFL  字左移

以前我用過的是字右移這種，K1代表有問題，K0代表良好。 檢測信號的X用上升沿。

不良品被檢測到后，再隔20次后，被彈出。

前提1、你如何判斷哪個是不良品，2、你產品都是走工位的這樣完全可以達到你要求，用以為指令，每來一個產品移位1次，如果有不良品過來觸發一個信號，再計數到指定位置后剔廢。

就是出棧入棧的問題

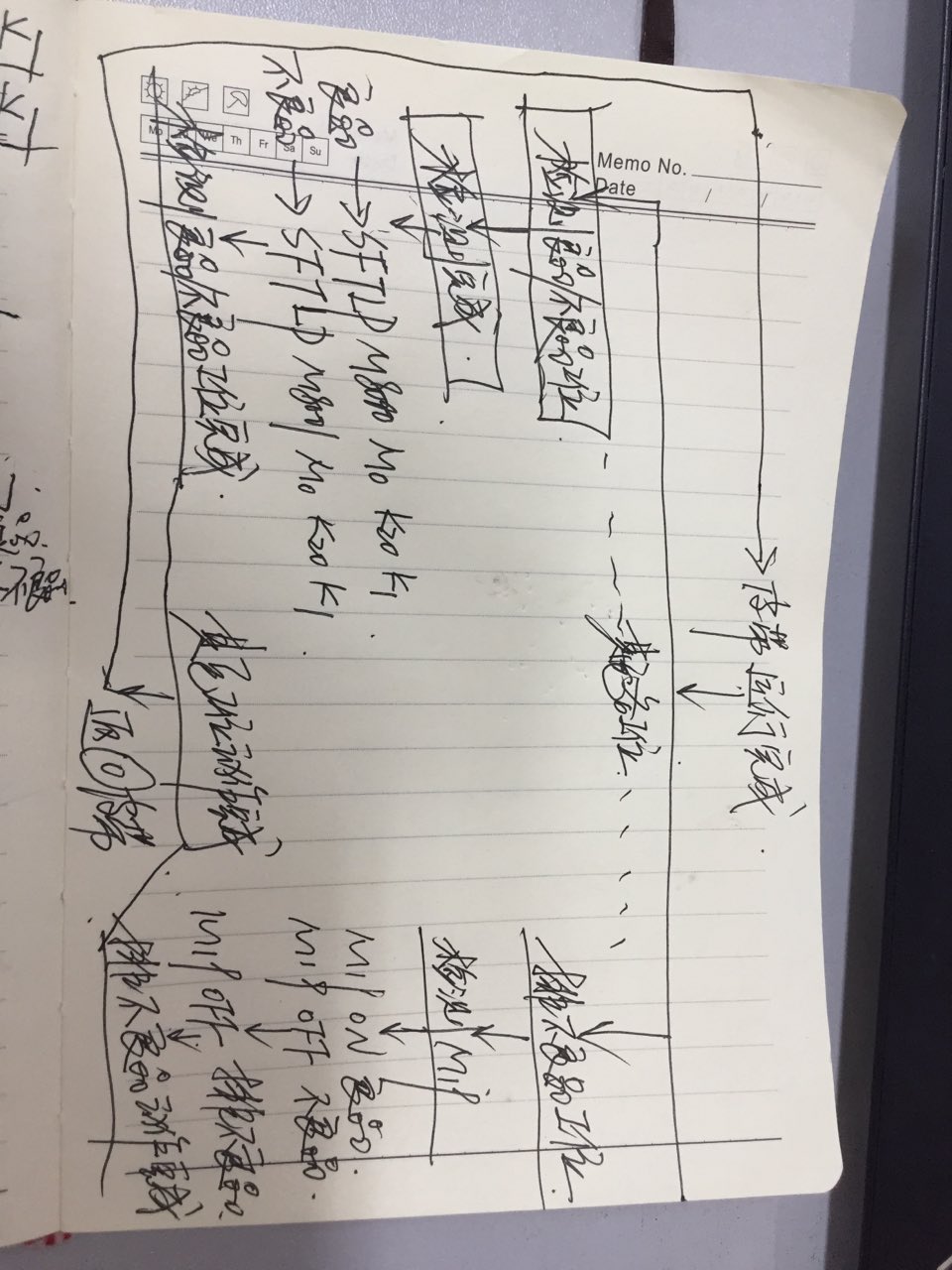

這種結構平常用的比較多，皮帶式的流水線工位或轉盤式的流水線工位都會用到，手畫了一個簡圖，
1，皮帶運行一個工位，一般采用電機帶分割器，或者步進電機伺服電機；
2，皮帶運行完成：把運行完成信號傳給各個工位；
3，檢測良品工位：當收到皮帶運行完成信號，檢測良品工位進行檢測，如果是良品信號就執行SFTLP M8000 M0 K20 K1；如果是不良品就執行SFTLP M8001 M0 K20 K1；此指令是三菱FX系列PLC的左移指令，M8000是常ON，M8001是常OFF，SFTLP M8000 M0 K20 K1每執行一次就把M8000,M0,M1,M2.....M18,M19依次向后移一位，這條指令實現的功能順序是1），把M19之前的狀態復位，2），把M18的狀態給M19，3），把M17的狀態給M18......,依次類推，就是按M8000,M0,M1,M2.....M18,M19的順序依次把自己的信息傳給后面，像接力棒的形式一樣往后面?zhèn)鬟f，皮帶每移動一次就把良品信息向后傳遞一次；SFTLP M8001 M0 K20 K1指令是向后傳遞不良品信息，當檢測結果為不良品，就把M8001的OFF狀態給M0，皮帶每移動一次就把不良品信息向后傳遞一次，M19就代表著第20個工位產品的良品/不良品的信息，M19=OFF，代表過來的產品是不良品；M19=1，代表過來的是良品；
4，其它工位動作；
......
5，排不良品工位：當收到皮帶運行完成信號，排不良品工位進行判斷，如果M19= ON，不執行動作，把排不良品工作動作完成信號給皮帶；如果M19=OFF，執行排不良品動作；排不良品動作完成，把排不良品工作動作完成信號給皮帶。
6，當皮帶收到各位工位動作完成信號，返回第1步
循環執行以上的動作。

光電誤動作容易導致混亂

不用那么麻煩的直接一條指令搞定

三菱用先進先出指令就行了，入口一個光電用來存，出口一個光電用來出
想深入點你就用字(位)左移右移來做，或者塊傳送指令也行BMOV
