工控人家園 綜合討論 PLC想驅動7段數碼管顯示，求指點

«
1
2
»
Pages: 1/2 Go

龍海兒

關注《電氣外傳》公眾號，知乎，CSDN等同號

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 342 個
工控威望: 1250 點
下載積分: 1235 分
在線時間: 99(小時)
注冊時間: 2018-04-13
最后登錄: 2025-08-01
查看龍海兒的主題 / 回貼

樓主發表于: 2018-06-22 10:50

只看樓主 | 小中大

如題，plc驅動一個7段數碼管來顯示，輸入點0-7

關注《電氣外傳》公眾號，知乎，CSDN等同號

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9084 分
在線時間: 514(小時)
注冊時間: 2008-10-17
最后登錄: 2025-07-25
查看小侯的主題 / 回貼

1樓發表于: 2018-06-22 11:29

只看該作者 | 小中大

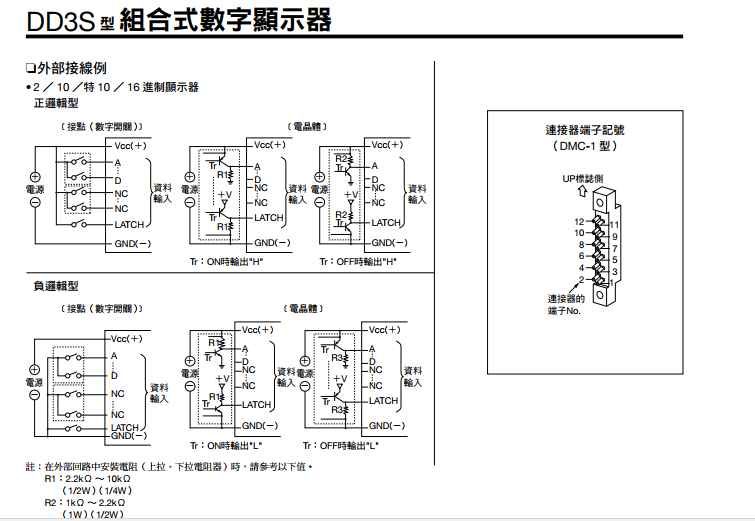

PLC輸出端連接A~D
然後看你選用的型號是正邏輯還是負邏輯來配線
記得注意你選用的PLC輸出還有阻抗是否正確
繼電器輸出還好，電晶體輸出要注意極性

若是

也是一樣只不過觸發變成各個小LED燈單獨觸發
阻抗要記得加
這方面的電路外面搜一下都有

本帖最近評分記錄：

下載積分:+1(工控大學徒) 感謝分享！

龍海兒

關注《電氣外傳》公眾號，知乎，CSDN等同號

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 342 個
工控威望: 1250 點
下載積分: 1235 分
在線時間: 99(小時)
注冊時間: 2018-04-13
最后登錄: 2025-08-01
查看龍海兒的主題 / 回貼

2樓發表于: 2018-06-22 12:40

只看該作者 | 小中大

你這個，輸出BCD碼就可以支持的吧

關注《電氣外傳》公眾號，知乎，CSDN等同號

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1165 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-08-02
查看yrm258的主題 / 回貼

3樓發表于: 2018-06-22 13:07

只看該作者 | 小中大

都是高人

人生沒有如果只有后果

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-04
查看langui的主題 / 回貼

4樓發表于: 2018-06-22 17:37

只看該作者 | 小中大

PLC點數想要得少加個74HC138，一個數字只需要用4位，當然你只是想玩玩就直接接Y0-Y7吧。

本帖最近評分記錄：

下載積分:+1(工控大學徒) 真誠感謝！

下載積分:+1(龍海兒) 可以的，

遇上方知有

路漫漫其修遠兮吾將上下而求索

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 736 點
下載積分: 4077 分
在線時間: 76(小時)
注冊時間: 2017-07-16
最后登錄: 2025-02-25
查看遇上方知有的主題 / 回貼

5樓發表于: 2018-06-22 19:57

只看該作者 | 小中大

學習了

路漫漫其修遠兮吾將上下而求索

shaoxiaoqing

shaoxiaoqing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 151 點
下載積分: 8688 分
在線時間: 57(小時)
注冊時間: 2018-06-05
最后登錄: 2025-07-22
查看shaoxiaoqing的主題 / 回貼

6樓發表于: 2018-06-22 22:35

只看該作者 | 小中大

都是大神

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

7樓發表于: 2018-06-23 11:51

只看該作者 | 小中大

玩過呀。要用晶體管的PLC。再用七段碼指令。接硬件。8421接法。接線也簡單。然后就控制d，就可以顯示d和硬件一樣的數值。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

工控大學徒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 145 點
下載積分: 13621 分
在線時間: 24(小時)
注冊時間: 2018-06-13
最后登錄: 2019-05-18
查看工控大學徒的主題 / 回貼

8樓發表于: 2018-06-23 17:37

只看該作者 | 小中大

都是高手，高手

學到老

superman-mr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 250 點
下載積分: 4111 分
在線時間: 104(小時)
注冊時間: 2018-03-04
最后登錄: 2025-07-11
查看superman-mr的主題 / 回貼

9樓發表于: 2018-06-23 19:35

只看該作者 | 小中大

學習學習，

kcai_fly

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 271 點
下載積分: 2681 分
在線時間: 142(小時)
注冊時間: 2018-01-26
最后登錄: 2025-07-31
查看kcai_fly的主題 / 回貼

10樓發表于: 2018-06-25 11:01

只看該作者 | 小中大

7段碼的要用7個輸出點吧，太浪費了！還是用BCD碼的數顯管好一些，當然我也沒接過，因為BCD數顯管好貴啊。

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

11樓發表于: 2018-06-25 14:32

只看該作者 | 小中大

7樓正解
