工控人家園 綜合討論 關于三菱MR-JE-20A伺服參數設置及接線的問題

liuqiang2012

慎言慎行，三思而后行！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 304 個
工控威望: 505 點
下載積分: 967 分
在線時間: 550(小時)
注冊時間: 2012-06-08
最后登錄: 2025-05-14
查看liuqiang2012的主題 / 回貼

樓主發表于: 2018-03-19 09:10

只看樓主 | 小中大

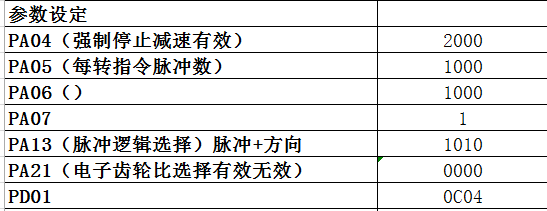

我現在用一臺三菱MR-JE-20A的伺服，控制器是3U的PLC，因是首次用這種伺服我現在的問題是接線跟參數都設置好后，給伺服發脈沖伺服不動作，查了一個小時也沒找到原因，請大俠們看一下是哪里的問題。以下是電路圖與參數設置

鐳雕機.pdf (134 K) 下载次数:484

搞工控不自學不行，因為你一天不學你就落后了，這就是這個行業的特點

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-03
查看ymmfa的主題 / 回貼

1樓發表于: 2018-03-19 10:53

只看該作者 | 小中大

PA13改為0201

樓主留言：

我剛剛改了PD01的參數現在伺服驅動器又接收不到脈沖了,我PD01改成的是0000,之前0001是可以動作的,現在怎么改都不動作了,而且伺服電機用手是可以轉得動的.

本帖最近評分記錄：

下載積分:+3(小洋專用) 熱心助人！

下載積分:+1(隔壁老王) 傻吊

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

1406606700

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 398(小時)
注冊時間: 2016-10-12
最后登錄: 2025-08-02
查看1406606700的主題 / 回貼

2樓發表于: 2018-03-19 11:02

只看該作者 | 小中大

電機是不是帶剎車的��？

樓主留言：

是帶剎車的

1406606700

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 398(小時)
注冊時間: 2016-10-12
最后登錄: 2025-08-02
查看1406606700的主題 / 回貼

3樓發表于: 2018-03-19 11:28

只看該作者 | 小中大

那你剎車打開了沒有

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-03
查看ymmfa的主題 / 回貼

4樓發表于: 2018-03-19 12:19

只看該作者 | 小中大

PD01 0C04對的，不用改

你PA13的確不對，FX3U本體控制的時候，就只能0201或0211。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

1406606700

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 208 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 398(小時)
注冊時間: 2016-10-12
最后登錄: 2025-08-02
查看1406606700的主題 / 回貼

5樓發表于: 2018-03-19 14:33

只看該作者 | 小中大

@4樓大神，我就用過pa13設成0301，現場一直在使用也沒有出現過問題哦

光陰2021

光陰2021

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8650 分
在線時間: 52(小時)
注冊時間: 2018-02-09
最后登錄: 2025-07-04
查看光陰2021的主題 / 回貼

6樓發表于: 2018-03-19 14:44

只看該作者 | 小中大

好多人用這個的時候接線都忘記把限位短接

無風不起浪

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-03
查看ymmfa的主題 / 回貼

7樓發表于: 2018-03-19 15:10

只看該作者 | 小中大

引用
引用第5樓1406606700于2018-03-19 14:33發表的 :
@4樓大神，我就用過pa13設成0301，現場一直在使用也沒有出現過問題哦

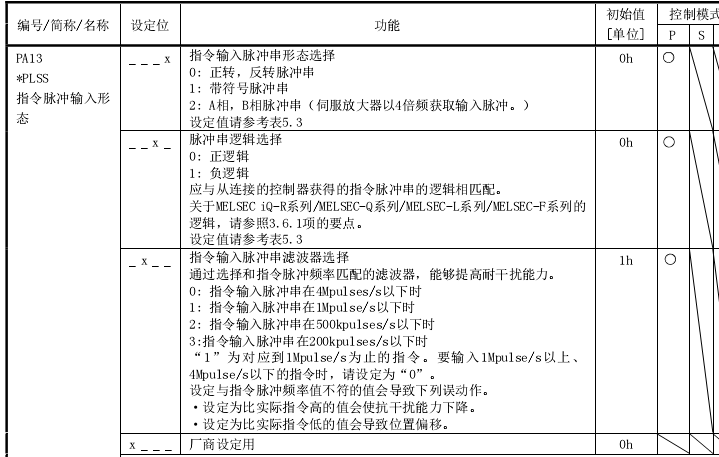

03** 和 02**的區別是濾波參數，你設置成03** 是200K以下，這個效果更好，更適合FX

***0 是正反轉脈沖
***1 是脈沖+方向
***2 是AB相脈沖

普通FX3U定位，都是使用脈沖+方和的形式，所以應該選擇***1
并且左側第一位只能是0，這個是廠家參數不能修改的。樓主把它設置成了1。
PA13設置錯誤，是樓主伺服不能正常工作的主要原因之一。

我一開始就提醒了PA13，結果樓主不但不聽勸，還把本來正確的PD01改掉了，這下伺服不使能了。更是不能正常工作了。

所以有時真的是很暈呀

樓主留言：

真誠感謝！問題解決了，是這個問題

本帖最近評分記錄：

下載積分:+1(flyfeky) 站長親自出手!

下載積分:+1(再見理想) 真是好人！

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
