大家好！我有句程序沒有看明白，請大家給指點一下。
[TO  K0  K3    H2221  K1 ]，我知道這是寫入基本控制參數，H2221不知道在BFM#3中分別代表什么，請指教，非常感謝！

這個要看《FX特殊功能模塊手冊》，如果你沒有這里下載：http://m.ls2car.cn/bbs/read.php?tid-1936.html

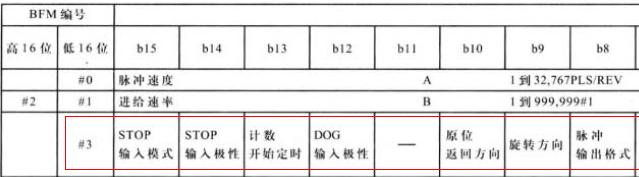

第92頁講1PG的BFM，1PG的BFM的K3是這樣講的：

不知道你用的是哪種模塊,
1.如果是AD模塊,BFM#3 表示該通道的采樣次數(范圍1-4096),默認為8
2.DA模塊的緩沖存儲器只使用BFM#16和BFM#17,所以你用的不應該是這個
3.如果是高速計數模塊,BFM#3是用來存儲16位計數模式的計數范圍

不好意思,沒看清標題.呵呵

那就看看站長說的

多看手冊也很重要!

看過手冊后，還是沒有看懂H2221代表什么？還請高手給與詳細說明，謝謝！

補充一下，我們使用的是FX2N+1PG

引用

引用第5樓中國加油于2008-07-02 08:33發表的  :
看過手冊后，還是沒有看懂H2221代表什么？還請高手給與詳細說明，謝謝！

有可能你是不知道H什么意思吧？

http://m.ls2car.cn/bbs/read.php?tid-16075.html

對K22的不同位有不同的含義，這個H2221就是一個數值，來設置幾個位的。

高手

不知道你用的是哪種模塊

BFM #3 為H2221的含義:
H2221轉化為二進制為0010001000100001
b1 b0:01      表示系統單位為以長度和角度為單位的機器系統.
b5 b4:10      表示定位數據為100倍.
b8     :0         前向脈沖和反向脈沖.
b9     :1         沒有一個前向脈沖(FP),當前位置(CP)就減少一次.
b10   :0        在返回原點過程中當前位置CP值減少.
b12   :0        當工件接近原點時,DOG(近原點信號)打開.
b13   :0        當給出DOG輸入,開始計數0點信號.當0點信號數量多于BFM12中的值時.停止輸出脈沖并輸出 清除滯留脈沖信號,同時將原點地址寫入當前地址單元.
b14   :0       當輸入合上時,停止操作.
b15   :0      在操作過程中,如果給出停止命令,該操作中斷,隨后當給出重啟命令時,剩余距離繼續被執行.

站長就是站長，牛
