樓主發表于: 2017-06-03 14:54

只看樓主 | 小中大

圖片：

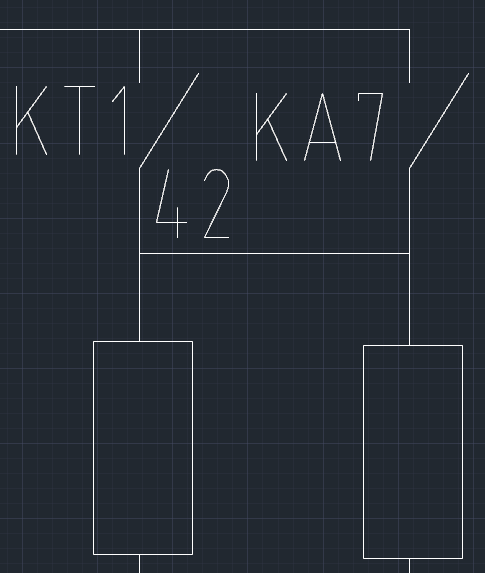

下面的圖，我加了一根線，編號是多少

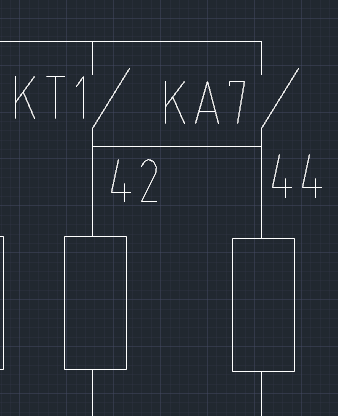

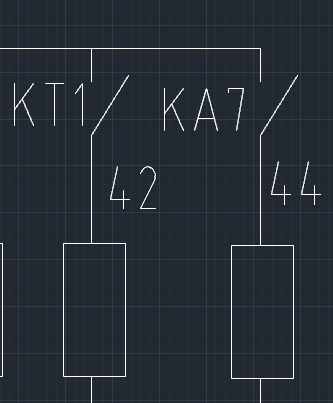

請問哪一張錯誤。

[ 此帖被flyfeky在2017-06-03 17:21重新編輯 ]

西門子倍福WPF+C#數據庫，槽式設備專家

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

1樓發表于: 2017-06-03 15:02

只看該作者 | 小中大

導線直連的用同一個線號吧

本帖最近評分記錄：

下載積分:+5(flyfeky) 真誠感謝！

ヅ微笑面對每一天，即使生活并不美好ヅ

whwanghu

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 862 點
下載積分: 37036 分
在線時間: 839(小時)
注冊時間: 2014-02-11
最后登錄: 2024-12-15
查看whwanghu的主題 / 回貼

2樓發表于: 2017-06-03 15:05

只看該作者 | 小中大

導線直連的用同一個線號，42.44你任意選一個就行。

本帖最近評分記錄：

下載積分:+5(flyfeky) 真誠感謝！

楊官華

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 788 個
工控威望: 780 點
下載積分: 75495 分
在線時間: 1985(小時)
注冊時間: 2008-07-31
最后登錄: 2025-08-02
查看楊官華的主題 / 回貼

3樓發表于: 2017-06-03 15:27

只看該作者 | 小中大

2樓正確

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-07-23
查看flyfeky的主題 / 回貼

4樓發表于: 2017-06-03 15:37

只看該作者 | 小中大

引用
引用第2樓whwanghu于2017-06-03 15:05發表的 :
導線直連的用同一個線號，42.44你任意選一個就行。

把42 44 去掉一個嗎。

西門子倍福WPF+C#數據庫，槽式設備專家

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56259 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-01
查看john42tw的主題 / 回貼

5樓發表于: 2017-06-03 16:27

只看該作者 | 小中大

正常不會有人這樣設計

sunpeter

工控初級工。LG，三菱，歐姆龍，西門子

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 552 點
下載積分: 2582 分
在線時間: 616(小時)
注冊時間: 2009-08-18
最后登錄: 2025-05-30
查看sunpeter的主題 / 回貼

6樓發表于: 2017-06-03 16:33

只看該作者 | 小中大

估計原來不連的，后來改成連的了，是修改圖，做過的設備修改后原來的線號是通的。

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-07-23
查看flyfeky的主題 / 回貼

7樓發表于: 2017-06-03 16:35

只看該作者 | 小中大

引用
引用第6樓sunpeter于2017-06-03 16:33發表的 :
估計原來不連的，后來改成連的了，是修改圖，做過的設備修改后原來的線號是通的。

是有問題把那個線又連上了，可線號已經有了，又不想改。
所以加上的這根，線號就是問題，怎么弄好。

西門子倍福WPF+C#數據庫，槽式設備專家

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

8樓發表于: 2017-06-03 16:54

只看該作者 | 小中大

實際設備中成型后修改，這樣改的弊端是，你自己了解。其他維修人員翻船。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

9樓發表于: 2017-06-03 19:23

只看該作者 | 小中大

按照從小到大的原則，應該是設為42

QQ：611369538
微信：ZMF2KXL

jixielulu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 140 點
下載積分: 760 分
在線時間: 174(小時)
注冊時間: 2016-10-10
最后登錄: 2025-07-16
查看jixielulu的主題 / 回貼

10樓發表于: 2017-06-11 10:20

只看該作者 | 小中大

這樣會不會短路

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 1755 點
下載積分: 7590 分
在線時間: 583(小時)
注冊時間: 2012-08-31
最后登錄: 2025-07-31
查看sanlihu的主題 / 回貼

11樓發表于: 2017-06-11 15:49

只看該作者 | 小中大

只要原理正確，將所有44線號改成42線號即可
