本人現在改造一臺涂布線，有不少疑問，給大家討論、交流下
1.涂布線，采用三菱PLC+安川變頻器控制
2.主要分為放卷輥、牽引輥、冷卻輥、收卷輥4個部分，共4個張力控制段落
3.冷卻輥處為基準速度，為主動軸
4.現在冷卻輥直徑想從D=600MM改為300MM
5.我認為冷卻輥（主動軸）直徑減少一半后后，冷卻段速度會降低1倍，而牽引不變的話相當于變快了一倍，所以我想把牽引速度降低一倍即可，這樣還是會同步。但是咨詢設備供應商，技術人員說改程序沒有用，只能改機械結構，而且很麻煩，因為直徑減少了一倍，而且說什么角速度變化了，反正我停不明白。我看他們搞的程序收卷部分都是不用設定什么參數的，都能順利收卷。收卷用LE-40MTB+LE-40MD，自動計算卷徑。看了一天都沒有弄懂他們是如何控制收卷張力的。
6.之前弄過涂布機，收卷用轉矩模式控制收卷張力，但是需要用編碼器來計算長度，從而計算出卷徑，算出轉矩即可。

另外，有哪位大神對LE-40MTB+LE-40MD 自動計算卷徑控制熟悉的，交流下，不勝感謝



01

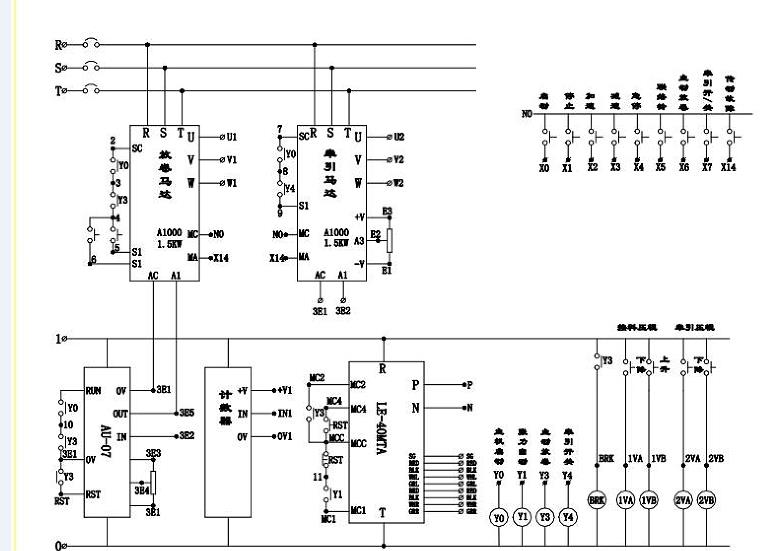

01為主動軸線路圖，02為收卷線路圖，03為放卷線路圖

將電機輸出輪 減小1倍就可以了，機械可以解決的

將主軸變頻高的頻率限制提高一倍，這樣轉速就高一倍，和原來工況一樣了。只改兩個參數，就這么簡單。

引用

引用第3樓xiakebiao于2016-09-17 15:56發表的  :
將主軸變頻高的頻率限制提高一倍，這樣轉速就高一倍，和原來工況一樣了。只改兩個參數，就這么簡單。

LE-40MD卷徑自動計算,只需修改LE-40MD的參數而已。這是最簡單的張力控制吧！

引用

引用第2樓心情不錯于2016-09-17 11:58發表的  :
將電機輸出輪 減小1倍就可以了，機械可以解決的

2樓說的沒錯，但是計數器要重新設置單圈米數，不然計米不準

根據機械的輪 軸等算出收放電機的轉速，進而知道大致的頻率再微調了

這個電路畫得不錯

沒有張力架、舞蹈輪之類的嗎？

必需要張力輪的吧？
