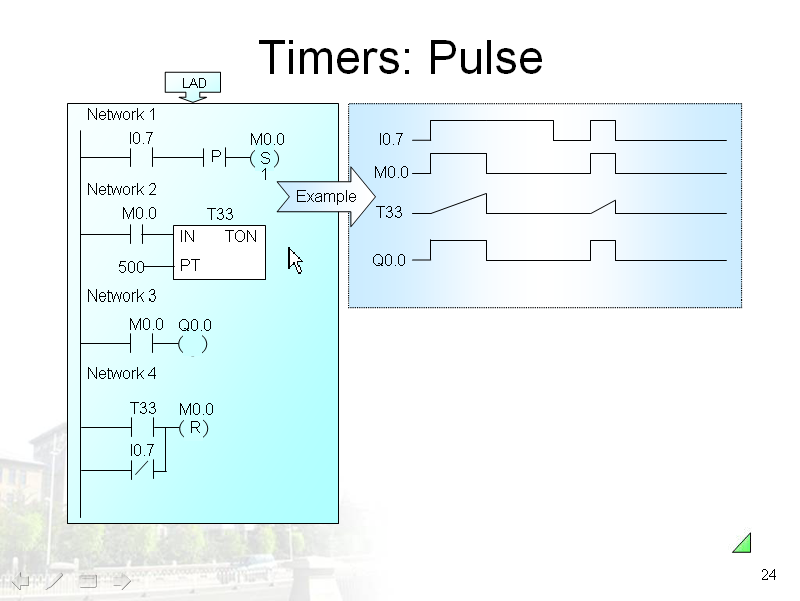

這個圖中有兩點不明白
1，網絡4中，最后M0.0的復位中為什么不帶下標呢，上面的置位就帶下標1
2，網絡4中，I0.7常閉為什么會出現這里，這樣的話后面的復位會一直導通，這個怎么解釋

能不能給我解釋一下【 S bit，N （從bit開始的連續的N個元件置1并保持）】這個置位該怎么理解，什么是連續N個元件。我剛開始的理解是把自己置1就行了還置別的元件？誰能給舉個例子解釋一下

不帶下標就只復位M0.0
I0.7在這就一直復位M0.0，i0.7一直動作時取消復位

還不是很懂i0.7的作用，一直復位M0.0，那M0.0還怎么觸發T33呢 后面的怎么繼續呢

i0.7 用旋鈕開關就對了嘛, 程序在單位時間內通斷做成延時巡環脈沖

以上只代表本人個人觀點

就程序本身來看：
1 不管 I0.7接的是一個開關，還是自復位按鈕。功能任務就是用Q0.0來記錄I0.7閉合的時間達到設定的值。
2
S bit，N ：就是置位從bit(位元件)開始的連續向后N個位元件為1，N的范圍是1-255

引用

引用第2樓hero909860于2014-02-24 14:17發表的  :
還不是很懂i0.7的作用，一直復位M0.0，那M0.0還怎么觸發T33呢 后面的怎么繼續呢

僅在I0.7接通的瞬間置位M0.0，M0.0又啟動計數器和Q0.0。
