工控人家園 綜合討論 達人，高手過來看看

«
1
2
»
Pages: 1/2 Go

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

樓主發表于: 2012-03-21 20:17

只看樓主 | 小中大

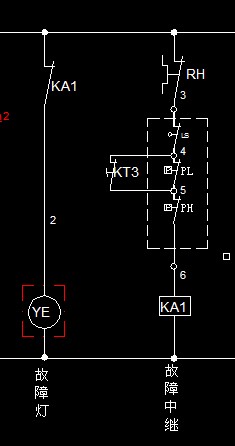

圖片：

大家請看如果運行的過程中低壓PL 斷開的話， KT3斷電，導致KT3 延時斷開點立即復位，這故障燈就會閃一下后滅掉，

故障燈就不能指示故障，求達人教我如何改，越簡單的辦法越好

我想了一個下午都沒想出辦法來

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

1樓發表于: 2012-03-21 20:19

只看該作者 | 小中大

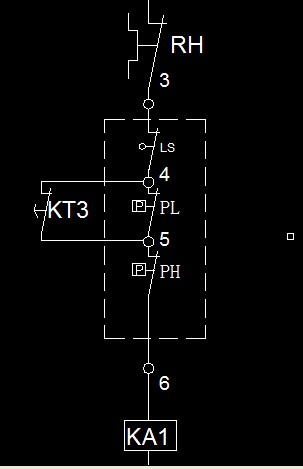

圖片：

放個清晰點的圖

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

2樓發表于: 2012-03-21 20:20

只看該作者 | 小中大

還有這個。。。。。。。。。。。。。

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

3樓發表于: 2012-03-21 20:22

只看該作者 | 小中大

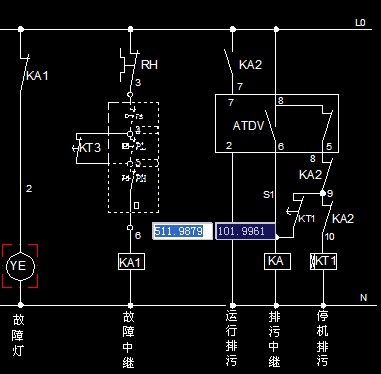

圖片：

我覺得應該這張圖上加點什么

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

4樓發表于: 2012-03-21 20:24

只看該作者 | 小中大

PL斷開 KA就斷電然后后面控制回路就斷開了 KT3 也就斷電了，設置KT3 是為了防止啟動時候低油壓而導致無法啟動，所以設置了這么個延時點

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

5樓發表于: 2012-03-21 20:25

只看該作者 | 小中大

暈！自己老了連圖也看不清了。

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

6樓發表于: 2012-03-21 20:50

只看該作者 | 小中大

要看KA1為什么動作！可在YE上并一個繼電器，利用這繼電器另開一路并自鎖報警，并斷開要保護的電路。

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-07-24
查看sylgq的主題 / 回貼

7樓發表于: 2012-03-21 20:53

只看該作者 | 小中大

故障指示燈的KA1點應為常閉點

工控學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 211 點
下載積分: 2659 分
在線時間: 23(小時)
注冊時間: 2011-02-21
最后登錄: 2014-05-14
查看工控學習的主題 / 回貼

8樓發表于: 2012-03-21 20:57

只看該作者 | 小中大

感覺圖沒錯，PL應該是壓力繼電器上限，應該是常開點。油壓打不起來報警。

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-06-01
查看qrklove的主題 / 回貼

9樓發表于: 2012-03-21 22:44

只看該作者 | 小中大

剛用PLC軟件模擬了一下，6樓正解，簡單明了，原電路設計有問題

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

10樓發表于: 2012-03-22 18:50

只看該作者 | 小中大

出現故障后，由于KT3延時斷開點復位，KA1 又得電，YE上的KA1閉點又斷開啊并聯一個繼電器是起不了作用的

小東

感謝工控，我終于把西門子給安裝好了！！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的主題 / 回貼

11樓發表于: 2012-03-22 20:36

只看該作者 | 小中大

你是想在低油壓的時候報警？為什么在會有兩個KA3的？？而且運行中繼和停止中繼好像都是KA3.

[ 此帖被小東在2012-03-22 20:56重新編輯 ]

«
