一、應用廣泛的四大PLC品牌
世界上PLC產品可按地域分成三大流派：一個流派是美國產品，一個流派是歐洲產品，一個流派是日本產 品。美國和歐洲的PLC技術是在相互隔離情況下獨立研究開發的，因此美國和歐洲的PLC產品有明顯的差異 性。而日本的PLC技術是由美國引進的，對美國的PLC產品有一定的繼承性，但日本的主推產品定位在小型 PLC上。美國和歐洲以大中型PLC而聞名，而日本則以小型PLC著稱。目前國內很多小型設備上使用國產(含臺)PLC的比例也在不斷增加，所以根據產地分類，大體可以分為歐、美、日、國四大類。
作為國內應用最為廣泛的PLC，西門子、三菱、AB、歐姆龍四個品牌當之無愧，在大型、中型、小型的各個應用層面占據著絕對優勢。

1-    西門子 德 SIEMENS


1、官網
http://www.ad.siemens.com.cn/
2、PLC系列簡介
德國西門子（SIEMENS）公司生產的可編程序控制器在我國的應用相當廣泛，在在冶金、化工、印刷生產線等領域都有應用。西門子的 SIMATIC 是世界上領先的工業自動化系統之一。它包括一系列工業自動化產品，可適用于各種各樣的大量任務。靈活而高性價比，SIMATIC 系統特別適用于工廠自動化和過程自動化對如今設備和系統的要求的不斷增長。
西門子（SIEMENS）公司的PLC產品包括LOGO，S7-200，S7-300，S7-400，工業網絡，HMI人機界面，工業軟件等。 西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性更高。S7系列PLC產品可分為小型PLC（如S7-200），中等規模性能要求的PLC（如S7-300）和高性能要求的PLC（如S7-400）等。
西門子是歐洲最大的電子和電氣設備制造商，生產的SIMATIC可編程控制器在歐洲處于領先地位。其第一代PLC產品最早是1975年投放市場的SIMATIC S3，它實際上是帶有簡單操作接口的二進制控制器。

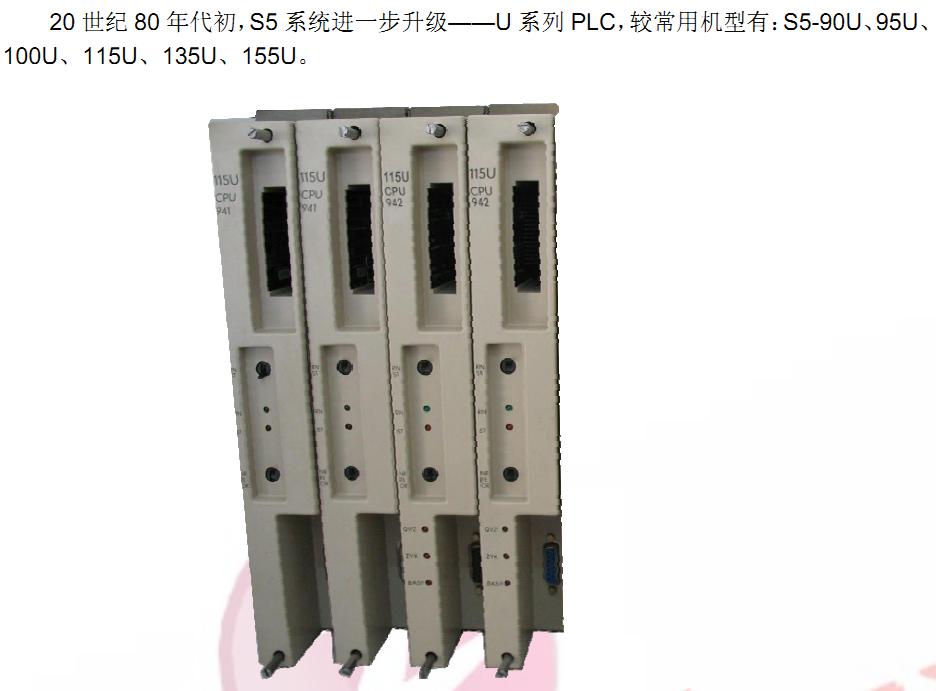

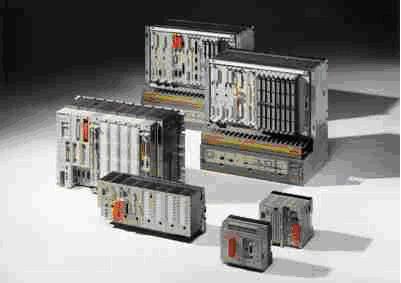

    1979年微處理器技術被應用到可編程序控制器中，產生了SIMATICS5取代了S3系列，該系統廣泛地使用了微處理器。






　　1994年4月，S7系列誕生，他更具有國際化、更高性能等級、更小安裝空間、更良好的WINDOWS用戶界面等優勢，其機型為：S7-200、300、400、1200。SIMATIC S7的是模塊化PLC領域創新和質量的代名詞。幾十年的經驗都被轉化到來自西門子的SIMATIC S7模塊化控制器中，其結果就是產品實現了面向未來的兼容性，模塊化的擴展，抗振動特性，免維護和可擴展性。
　　SIMATIC S7的模塊化控制器可隨時通過可插拔I/O模塊、功能和通訊模塊靈活地進行擴展，為用戶的需求提供量身定做的解決方案。根據用戶的應用范圍可以從性能，范圍和接口選擇等方向進行選擇。我公司的模塊化PLC也表現為高可用性或故障安全的安全系統。

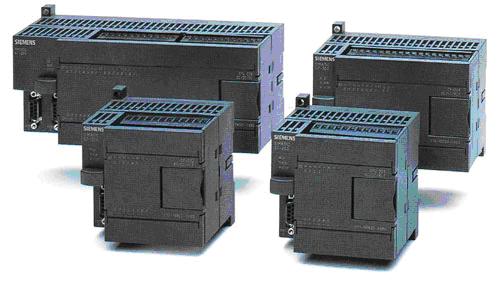

2.1 SIMATICS7-200


　　西門子S7-200是超小型化的PLC，適用于各行各業，各種場合中的自動檢測、監測及控制。SIMATIC S7- 200微型PLC在實時模式下具有速度快，具有通訊功能和較高的生產力的特點。一致的模塊化設計促進了低性能定制產品的創造和可擴展性的解決方案。來自西門子的S7 - 200微型PLC可以被當作獨立的微型PLC解決方案或與其他控制器相結合使用。　　
　　從CPU模塊的功能來看，SIMATICS7-200系列小型PLC發展至今大致經歷了兩代：第一代產品其CPU模塊為CPU21X，主機都可進行擴展，它具有四種不同結構配置的CPU單元：CPU212，CPU214；CPU215和CPU216。第二代產品其CPU模塊為CPU22X，是在21世紀初投放市場的，速度快，具有較強的通信能力。它具有四種不同結構配置的CPU單元：CPU221，CPU222，CPU224和CPU226，除了CPU221之外，其他都可加擴展模塊。
目前針對中國市場，西門子分別推出了S7-200CN系列和S7-200SMART系列PLC。
　　

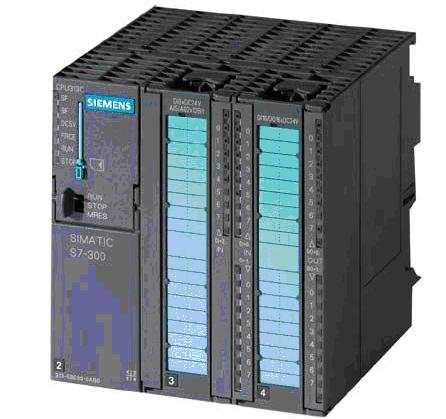

2.2 SIMATICS7-300


　　西門子S7-300通用控制器可以節省安裝空間并且具有模塊化設計的特點。大量的模塊可根據手頭的任務被用于擴展集中系統或創建分散結構的系統，并促進備件成本效益的經濟性。憑借其令人印象深刻的創新系列，SIMATIC S7 -300通用控制器成為了一個可以有效節省用戶額外投資和維護成本的綜合系統。是模塊化小型PLC系統，能滿足中等性能要求的應用。各種單獨的模塊之間可進行廣泛組合構成不同要求的系統。
　　
　　從CPU模塊來分，S7-300PLC大致可以分為緊湊型、標準型、革新性、戶外性、故障安全性、特種這幾類。緊湊型CPU包括312C、313C、313C-2PtP、313C-2DP、314C-2PtP、314-2DP。標準型CPU有313、314、315、315-2DP、316-2DP。革新性CPU有312、314、315-2DP、317-2DP、318-2DP。戶外性CPU有312IFM、314IFM、314(戶外性)。故障安全性CPU有315F、315F-2DP、317F-2DP。特種性CPU包括317T-2DP、317-2PN/DP。
　　
2.3 SIMATICS7-400


　　西門子S7-1200是低端的離散自動化系統和獨立自動化系統中使用的小型控制器模塊。SIMATICS7-1200具有集成PROFINET接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供了簡單的通訊和SIMATICS7-1200小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求。SIMATICS7-1200系列的問世，標志著西門子在原有產品系列基礎上拓展了產品版圖，代表了未來小型可編程控制器的發展方向，西門子也將一如既往開拓創新，引領自動化潮流。有效的解決方案，尤其滿足多種應用中完全不同的自動化需求。
　　西門子S7-1200有三種CPU類型：CPU1211C、CPU1212C、CPU1214C。

　　

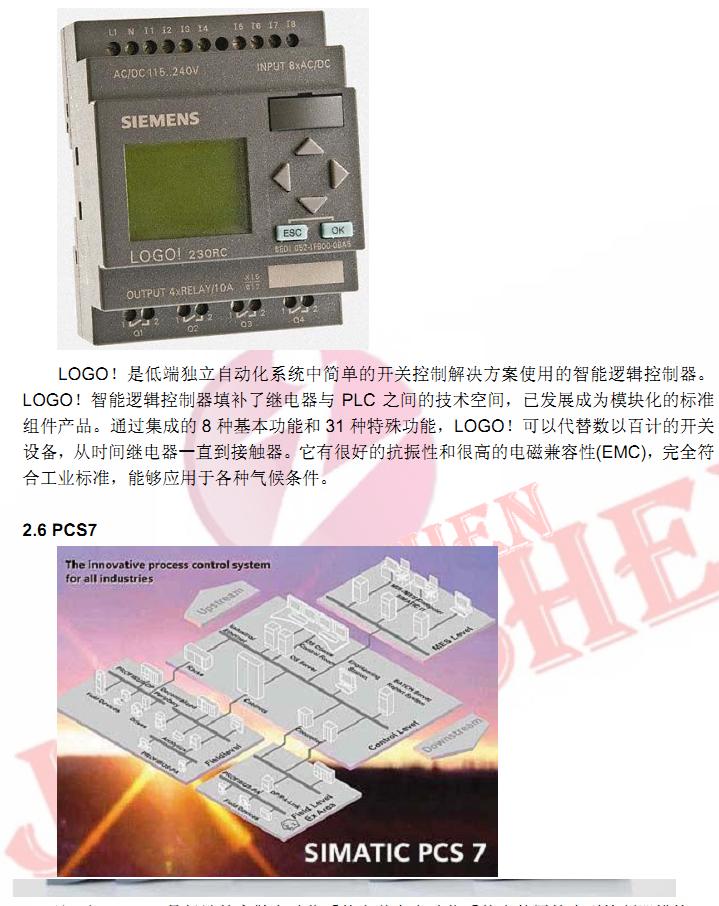

2.5 LOGO！




　　1996年，在過程控制領域，西門子公司又提出PCS7(過程控制系統7)的概念，SIMATICPCS7是西門子公司在TELEPERM系列集散系統和S5，S7系列可編程控制器的基礎上，結合最先進的電子制造技術、網絡通訊技術、圖形及圖像處理技術、現場總線技術、計算機技術和先進自動化控制理論，面向所有過程控制應用場合的先進過程控制系統。將其優勢的WINCC(與WINDOWS兼容的操作界面)、PROFIBUS(工業現場總線)、COROS(監控系統)、SINEC(西門子工業網絡)及控調技術溶為一體。
　　
　　發展至今，S3、S5系列PLC已逐步退出市場，停止生產，而S7系列PLC發展成為了西門子自動化系統的控制核心，而TDC系統沿用SIMADYND技術內核，是對S7系列產品的進一步升級，它是西門子自動化系統最尖端，功能最強的可編程控制器。

3、PLC編程軟件

3.1 S5編程軟件STEP5
用于編程SIMATIC S5 的軟件包STEP5，目前最新版本為V7.23版，可安裝在Windows XP系統下，對STEP5全系列PLC進行編程。
3.2 S7-200系列軟件SIMATIC STEP 7-Micro/WIN
用于編程 SIMATIC S7-200 的工程組態軟件包
STEP7-Micro/WIN軟件包可以像標準的 Windows 應用程序一樣操作，包括了對 SIMATIC S7-200 進行方便的編程操作的所有必要工具：供高性能的 SIMATIC 指令集到 IEC 1131 兼容編程，乃至到趨勢圖和向?qū)А?br />最新版 STEP7-Micro/WIN 4.0 與 Win2000、Windows Xp 或更高版本的操作系統兼容，提供了更多功能：分段數據存儲器、程序和命令結構的操作性更強、診斷功能以及用戶特有的 LED、錯誤歷史、運行時刻編輯和在線下載功能。
針對最新推出的S7-200smart系列，西門子公司也有相應的STEP 7-MicroWIN SMART軟件進行編程。
3.3 S7-1200系列軟件SIMATIC STEP 7 BASIC
適用于 SIMATIC S7-1200 的工程組態軟件
SIMATIC STEP 7 Basic 的設計理念是直觀、易學和易用。這種設計理念可以使您在工程組態中實現最高效率。一些智能功能，例如直觀的編輯器、拖放功能和“IntelliSense”（智能檢測）工具，可讓您的工程組態進行的更加迅速。
這款新軟件的體系結構源于對未來創新的不斷追求，西門子在軟件開發領域已經有很多年的經驗，因此 SIMATIC STEP 7 的設計是以未來為導向的。
3.4 S7-300/400系列軟件SIMATIC STEP 7 專業版
STEP 7 專業版包含：STEP 7 基本軟件、S7 – Graph、S7 – SCL和S7 – PLCSIM。其中STEP 7 基本軟件可以使用以下的久經驗證的編程語言：Ladder (LAD)、功能框圖（FBD）、指令列表（IL）。SIMATIC S7-SCL專用于結構化控制語言。SIMATIC S7-GRAPH則是時序控制編程。SIMATIC S7-PLCSIM是無需控制器進行軟件測試的仿真軟件。
3.5用于編程和設計的選件
擴展 STEP 7 的工程組態工具
攙蚖 STEP 7 專業版（LAD、FBD、STL、S7-GRAPH、S7-SCL）的 5 種編程語言，SIMATIC 還提供了其它一些編程和設計選件。
SIMATIC S7-CFC（連續功能圖）
STEP 7 CFC（連續功能圖）選件允許用最少的輸入把技術規范變成可執行的自動化程序。
SIMATIC S7-HiGraph
S7-HiGraph 是 STEP 7 的一個自動功能裝置選件，用在設備等級上，如可以采用明確數量狀態的閥、電機或工件夾具。
Distributed Safety（分布式安全性）軟件
面向安全性的程序和標準程序不僅可以運行在同一個 CPU 下，還可以使用同一個工程組態工具來創建。
S7 F/FH 系統
S7 F/FH 系統集中了西門子針對加工業的安全、容錯應用的多種產品和服務。
SIMATIC S7-DOCPRO
DOCPRO 是用于創建和管理工廠文檔的軟件包。
3.6 STEP 7 V11 — TIA Portal 中的控制器軟件
SIMATIC 控制器的高效工程組態作為 TIA 博途軟件（TIA Portal）工程組態框架的一部分。
多年來，SIMATIC STEP 7 已經成為編程控制器的通用標準和主要的工程系統。SIMATIC STEP 7V11 可對模塊控制器和基于 SIMATICPC 的控制器進行組態、編程、測試和診斷。該標準現已經集成到 TIA Portal 工程組態框架中。SIMATIC STEP 7 V11 支持 SIMATIC S7-300/400、WinAC 和 S7-1200 所有的硬件及其新命令。TIA Portal 與 SIMATIC WinCC V11 之間通過跨職能實現的完美相互作用，使 TIA Portal 中的高效工程組態成為可能。使用 STEP 7V5.4/V5.5 完成的項目可輕松地通過 STEP 7 V11 重新使用，并進行進一步開發以滿足未來需要。
