謝謝樓主的奉獻。

有時間可以試驗一下。

要是改成220V直接控制那還可以````````

24v直接轉成5V溫升太高

機械開關無法實現的功能

這五路是脈沖還是什么？

裝修時留一個PLC的空間

樓主 邏輯電路學的好，我也是學電子的  自嘆不如呀

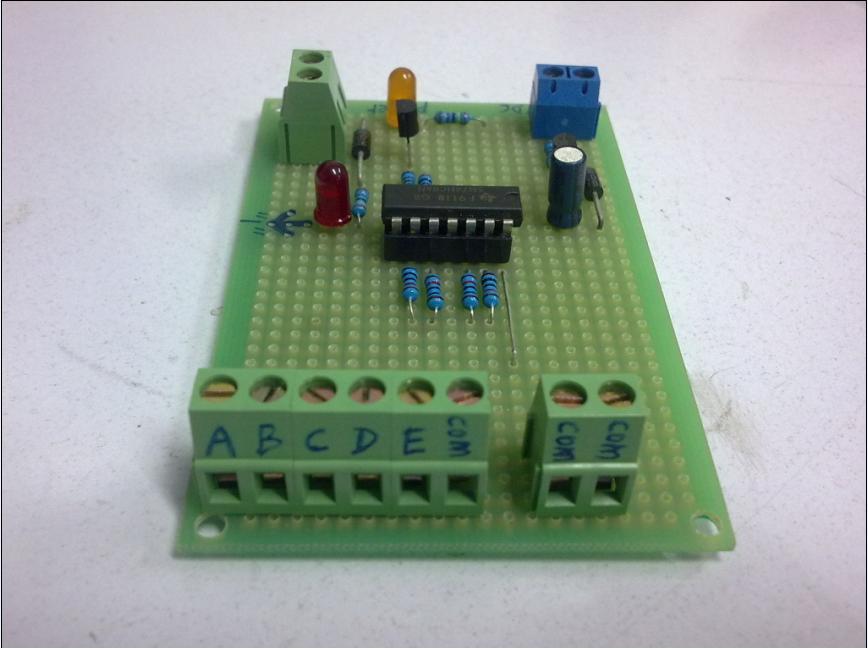

最近又把那個電路重新焊了一下。

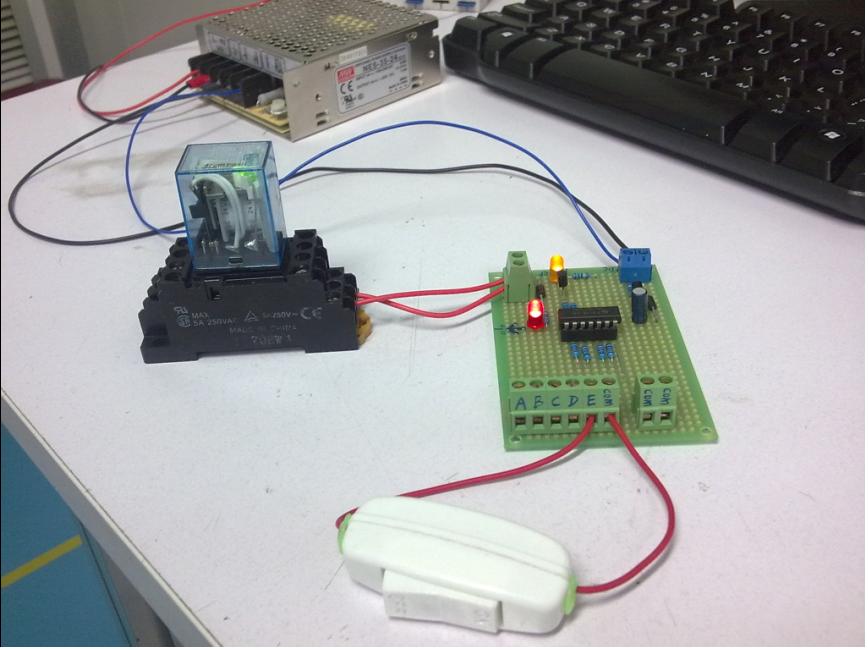

圖中A、B 、C 、D 、E接5個開關，三個COM端相連。
接線方式為開關的一端任意接A、B 、C 、D 、E，開關的另一端接COM。

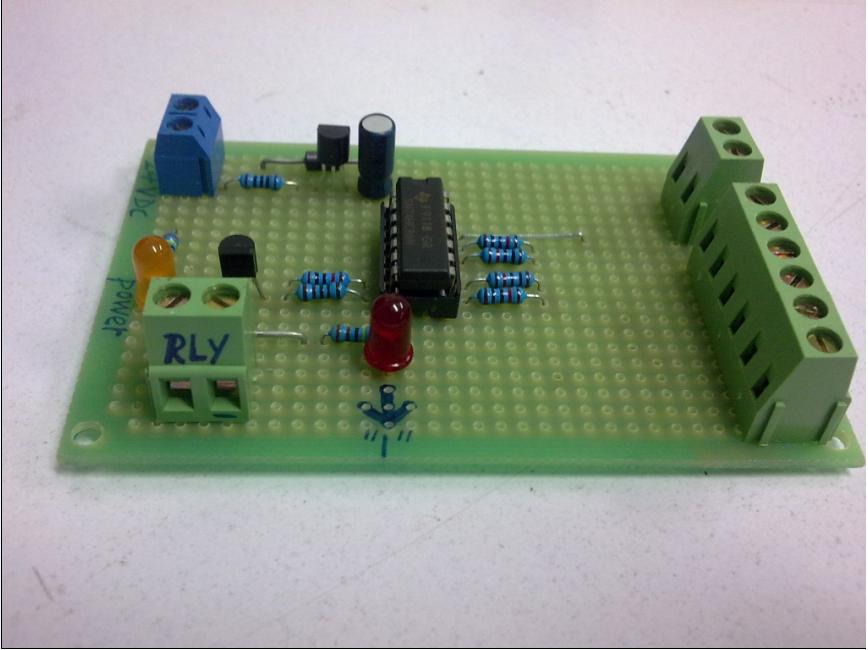

圖中黃色發光二極管為24VDC電源指示燈。紅色發光二極管為繼電器動作指示燈。這里IC電路用5V電就可以了，之所以用24V電源然后轉成5V給IC供電，也是為了驅動后面的24V繼電器而準備。
板子上有兩個二極管1N4007，一個是24V電源反接保護，如果沒有這個二極管，24電源往板子上接反時，三端穩壓器L78L05就會被燒掉。

另一個1N4007是為繼電器失電時泄放回路而準備的，不然，驅動繼電器的三極管容易被繼電器失電時產生的感應電動勢擊穿，影響其使用壽命。

樓上所說24V轉5V溫升太高。IC工作電流很小，不會有太大溫升。但這也是一個問題，不知道誰有沒有好點的解決方法，需要加散熱片嗎？

思路很好，適合大學宿舍嘛
