工控人家園 綜合討論 想把編碼器結構用光電傳感器代替，如何實現

lingjiayi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 254 點
下載積分: 907 分
在線時間: 99(小時)
注冊時間: 2012-08-15
最后登錄: 2025-01-07
查看lingjiayi的主題 / 回貼

樓主發表于: 2012-08-16 11:11

只看樓主 | 小中大

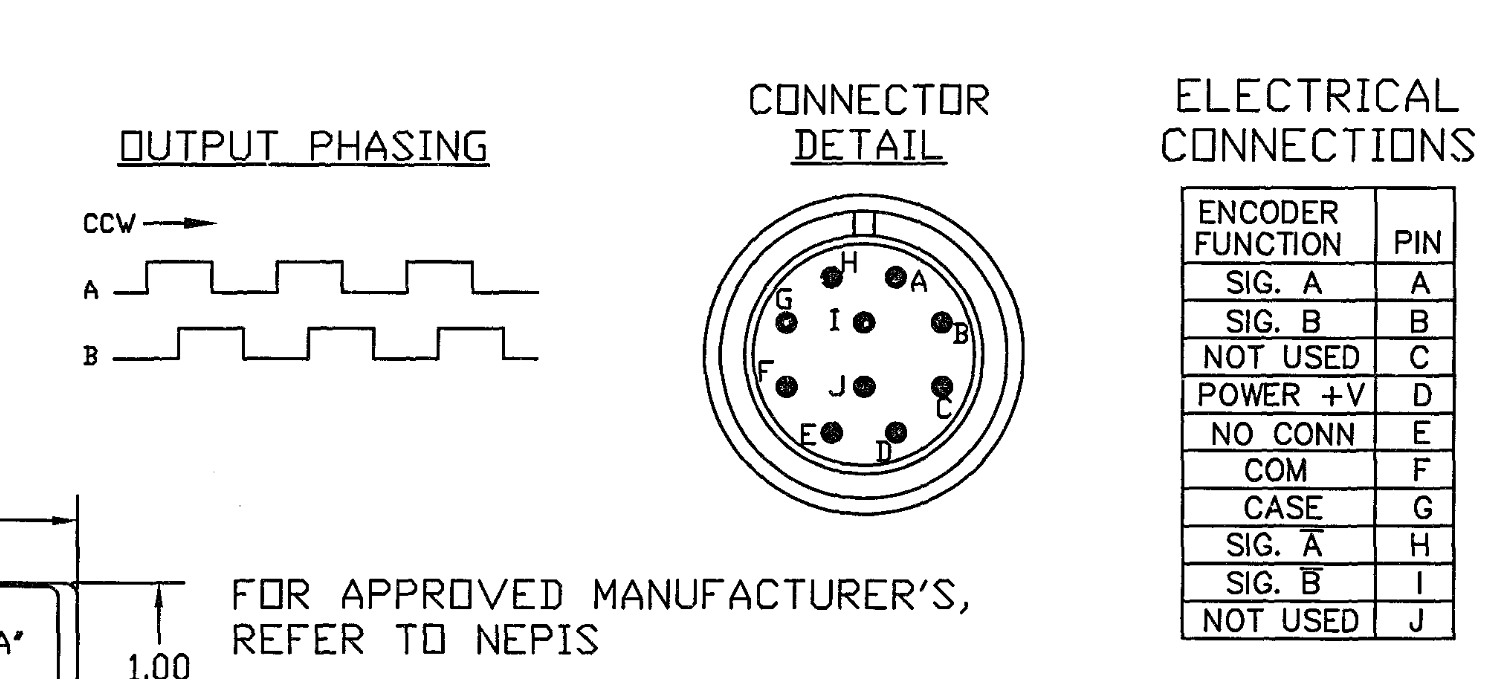

圖片：

編碼器為增量式500脈沖，用光電傳感器代替后能夠不改變原線路。

zlc1210903

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 483 個
工控威望: 3543 點
下載積分: 1050 分
在線時間: 343(小時)
注冊時間: 2011-06-14
最后登錄: 2024-07-02
查看zlc1210903的主題 / 回貼

1樓發表于: 2012-08-16 11:17

只看該作者 | 小中大

這樣的問題都能提出來，真實佩服樓主

羨慕高手，希望有一天我也成為高手。

manhuazheng

生活從未輕松，你只是一天比一天強大。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 283 個
工控威望: 1165 點
下載積分: 2460 分
在線時間: 19(小時)
注冊時間: 2009-10-10
最后登錄: 2024-08-19
查看manhuazheng的主題 / 回貼

2樓發表于: 2012-08-16 11:48

只看該作者 | 小中大

奇怪的問題，奇怪的做法，本人有點懵

眾人拾柴火焰高 13791826912------

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 957 個
工控威望: 3036 點
下載積分: 3301 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-07-31
查看靜芳的主題 / 回貼

3樓發表于: 2012-08-16 12:03

只看該作者 | 小中大

做多齒的輪子。

deeply

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2025-06-08
查看deeply的主題 / 回貼

4樓發表于: 2012-08-16 12:51

只看該作者 | 小中大

還不如買個便宜的國產編碼器來得直接

lingjiayi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 254 點
下載積分: 907 分
在線時間: 99(小時)
注冊時間: 2012-08-15
最后登錄: 2025-01-07
查看lingjiayi的主題 / 回貼

5樓發表于: 2012-08-16 13:04

只看該作者 | 小中大

編碼器和軸之間間隙很難消除，所以想做一個非接觸式的裝置可以檢測馬達轉速，但是又不知道該如何將這個信號反饋給控制器，原先是通過編碼器反饋給控制器信號

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3115(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-03
查看guochunyi的主題 / 回貼

6樓發表于: 2012-08-16 14:01

只看該作者 | 小中大

只要信號采集速度能滿足要求，則可以用兩個接近開關相差90°安裝，在不改變你原來線路的情況下可以做到。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

lingjiayi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 82 個
工控威望: 254 點
下載積分: 907 分
在線時間: 99(小時)
注冊時間: 2012-08-15
最后登錄: 2025-01-07
查看lingjiayi的主題 / 回貼

7樓發表于: 2012-08-16 14:30

只看該作者 | 小中大

原來編碼器是500個脈沖，那我是否需要做一個500齒數的齒輪，如果可行那近接傳感器的信號接哪里

zjl140519903

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 461 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2025-06-03
查看zjl140519903的主題 / 回貼

8樓發表于: 2012-08-16 18:20

只看該作者 | 小中大

樓主如果做好了，分享一下好嗎？

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的主題 / 回貼

9樓發表于: 2012-08-16 18:35

只看該作者 | 小中大

一周360度，要500個齒，齒跟齒的距離跟圓盤直徑有關，如果直徑小，那么間距小，光電傳感器發出的光，可能要透過好幾個齒，沒用的。
這個適用齒數少的，而且速度不能太快的。
我做過一個半周50齒，效果是不錯的。

樓主如果用接近傳感器，如果速度快，肯定不行的，接近傳感器有延時，沒法關斷（OFF）。我已測試過，后來用光電傳感器（有反光板的），才正常。
4樓說得不錯，用國產的編碼器代替吧，做個齒成本估計能買幾個國產編碼器了。
