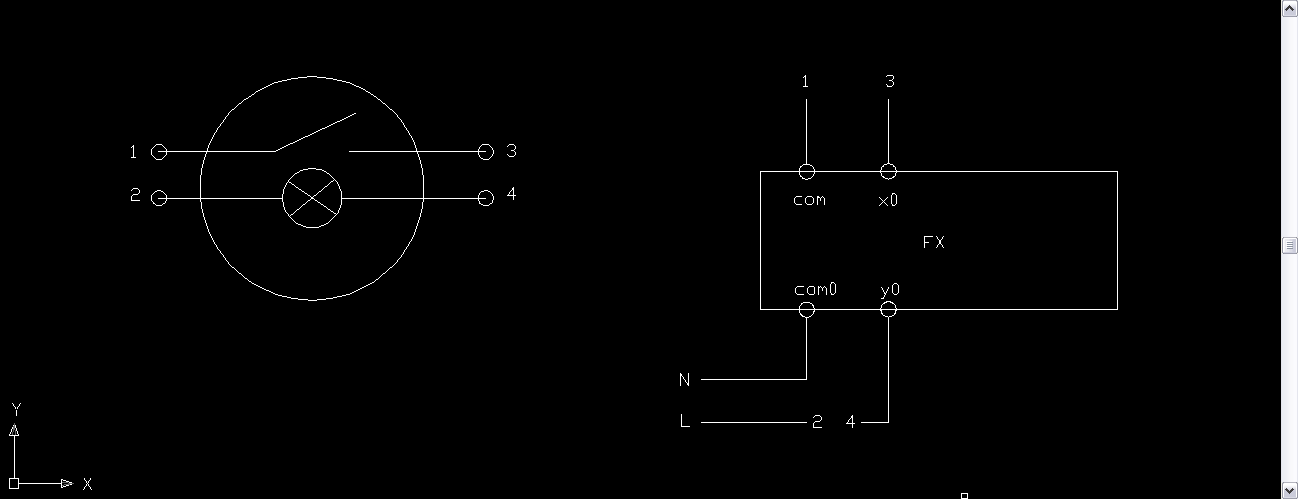

fx有+24v.-24v把+24v接燈十，負的跟按鈕常開點，還有一點接com就可以。

工業巨子是想考驗一下大家，看看是否有打混的

大家都不來說，我就說一下吧。我也是小菜，不過友情提醒一下，不明白，先百度，再查書，解決不了再找壇友。說實話，這種小白問題，還是不要問的好，這是基礎啊。這玩意要是不會，友情提醒一下，換個行業吧。程序我就不給你編了，你懂的。至于燈是什么電壓，在輸出接什么電壓進去，按規格接就好了。其實你把帶燈按鈕看成一個按鈕，一個燈就好了。獨立控制，開關接入輸入部分，燈接到輸出部分，本身沒有沖突。

路過路過。。。。。

有點意思

引用

引用第10樓工業巨子于2012-06-09 18:07發表的  :
具體怎么接線呢？
我COM接 一個常開點， 再接到 + ， - 和另一個常開點和 X0 接上。 按下去，X0有信號，燈不亮？

我理解一下，你這里的+ - 是燈的正負極嗎？如果是，他要是能亮，才叫怪事呢。知道為什么不？難道你不知道FX的輸入是漏型輸入嗎？
如果我沒有記錯，應該是漏型的，漏型是內部供電，外部是無源干結點，所以你這么接，沒戲。

如果你說的 + - 是電源的正負極， COM  +   -   x0 理論上我沒接過。我覺得，要么電壓高的話，燒了，要么沒信號輸入，你怎么可能信號呢？

引用

引用第22樓leixiaogang于2012-06-11 18:13發表的  :
這個還用PLC輸出阿,多浪費資源的,按紐多帶一個A點就好了

其實有好多的設備，專門用好多的燈，然后還專門用PLC控制，一控10來個，占10來個PLC點， 我經常見到。其實用用雙NO的開關，或中繼都比PLC便宜，
但是還是好多人用來控制燈，我覺得，一來為了接線方便，二來為了控制靈活。我看好多人的圖紙都是一順的多個點，下面全是燈。呵呵

有點意思

引用

引用第10樓工業巨子于2012-06-09 18:07發表的  :
具體怎么接線呢？
我COM接 一個常開點， 再接到 + ， - 和另一個常開點和 X0 接上。 按下去，X0有信號，燈不亮？

你還真是人才呀。基本知識
