工控人家園 綜合討論 梯形圖輸入

«
1
2
3
»
Pages: 1/3 Go

huangliangl

天道~酬勤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 217 個
工控威望: 388 點
下載積分: 366 分
在線時間: 61(小時)
注冊時間: 2010-11-12
最后登錄: 2025-08-02
查看huangliangl的主題 / 回貼

樓主發表于: 2011-11-23 22:39

只看樓主 | 小中大

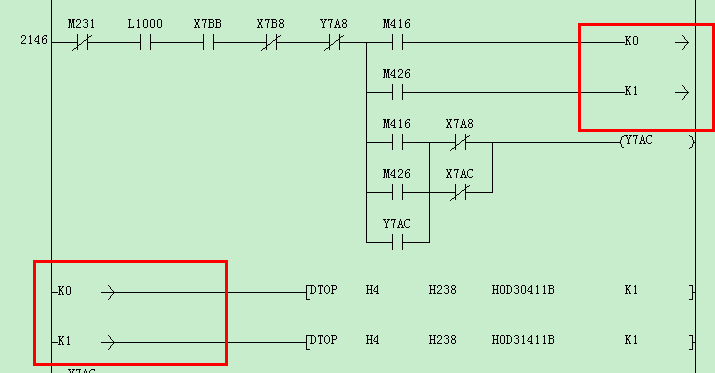

請問各位大俠，該圖中所框的類似箭頭的梯形圖怎么輸入？謝謝！

上官自清

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看上官自清的主題 / 回貼

1樓發表于: 2011-11-24 00:12

只看該作者 | 小中大

紅框里的是上下兩個梯形圖的連接點，是一一對應的，是空間不夠的一種折中，K0對K0,K1對K1.接在一起就可以了。

本帖最近評分記錄：

下載積分:+5(匯榮鋁業) 熱心助人

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

2樓發表于: 2011-11-24 01:13

只看該作者 | 小中大

自試一下就知道，只是超長而爾。

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

3樓發表于: 2011-11-24 04:39

只看該作者 | 小中大

樓主用的是那個編程軟件？
在三菱GX Developer中，按下F9（或點“畫橫線”）后，輸入K標號“確定”，可以顯示該符號（用FX2N試的）。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

渤海邊

天下大事必作于細

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 327 點
下載積分: 2752 分
在線時間: 204(小時)
注冊時間: 2010-09-08
最后登錄: 2021-05-11
查看渤海邊的主題 / 回貼

4樓發表于: 2011-11-24 08:17

只看該作者 | 小中大

本行寫不開,自動換行

aaweihua

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 536 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的主題 / 回貼

5樓發表于: 2011-11-24 09:53

只看該作者 | 小中大

我剛開始學編程時也搞不清這個問題，后來照著程序在軟件里寫，哈，原來程序會自動生成，換行時它會出現，不用輸入箭頭符號

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

6樓發表于: 2011-11-24 09:57

只看該作者 | 小中大

明白了就好

lilindong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的主題 / 回貼

7樓發表于: 2011-11-24 09:58

只看該作者 | 小中大

箭頭你也可以手動輸入，真NB

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 313 個
工控威望: 542 點
下載積分: 2495 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-05-11
查看lu831226的主題 / 回貼

8樓發表于: 2011-11-24 11:33

只看該作者 | 小中大

相當于跳轉指令

QQ32135553

huangliangl

天道~酬勤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 217 個
工控威望: 388 點
下載積分: 366 分
在線時間: 61(小時)
注冊時間: 2010-11-12
最后登錄: 2025-08-02
查看huangliangl的主題 / 回貼

9樓發表于: 2011-11-24 17:41

只看該作者 | 小中大

謝謝各位！

yuan0971

對大腦的投資是最沒有風險的

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 316 點
下載積分: 618 分
在線時間: 72(小時)
注冊時間: 2011-11-09
最后登錄: 2019-05-04
查看yuan0971的主題 / 回貼

10樓發表于: 2011-11-25 13:21

只看該作者 | 小中大

哈哈，這個不用輸

cooler_show

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 267 點
下載積分: 527 分
在線時間: 166(小時)
注冊時間: 2011-06-30
最后登錄: 2019-12-03
查看cooler_show的主題 / 回貼

11樓發表于: 2011-11-25 13:30

只看該作者 | 小中大

這個是你某一行寫的太長了，軟件自動生成的，不改變指令。

«
1
2
3
»
Pages: 1/3 Go
