這是一張設備的圖紙，使用的是西門子300系列的4DO模塊24vdc
圖紙的怪異之處是，負載1指示燈，并不是從plc輸出24v電源給指示燈，而是從外部24v電源經過指示燈，輸入到plc，

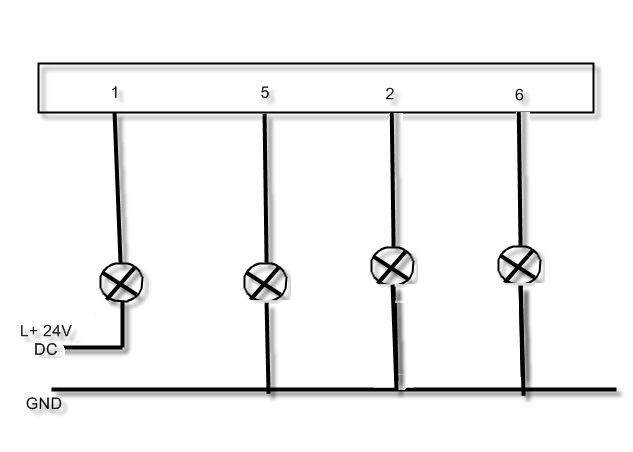

而其他的3個燈，都是正常接法，這四個指示燈接線如圖所示，并且正常工作。
不知道第一個燈為何這樣接？？？
其他的圖紙（同型號的負載模塊）都是正常的接線方法。

這個沒有遇到過！
大*量*回*收西門子PLC及模塊
S7-300數字量/模擬量模塊：
6ES7 332-5HD01-0AB0、
6ES7 332-5HB01-0AB0、
6ES7 331-7PF11-0AB0、
6ES7 331-7PF10-0AB0 、
6ES7 331-7PF01-0AB0、
6ES7 331-7NF00-0AB0 、
6ES7 331-7SF00-0AB0、
6ES7 331-7KB02-0AB0、
6ES7 331-7KF02-0AB0、
6ES7 331-1KF02-0AB0、
6ES7 321-1BL00-0AA0、
6ES7 322-1BL00-0AA0、
6ES7 323-1BL00-0AA0、
6ES7 322-1HH01-0AA0 、
6ES7 322-1BH01-0AA0、
6ES7 321-1BH02-0AA0、
CPU：
6ES7 315-2AG10-0AB0 、
6ES7 317-2AJ10-0AB0、
6ES7 315-2AH14-0AB0、
6ES7 315-2EH14-0AB0、
6ES7 317-2EK13-0AB0、
6ES7 314-1AG14-0AB0、
400系列：
6ES7 412-2XJ05-0AB0、
6ES7 414-2XK05-0AB0、
6ES7 414-4HM14-0AB0、
6ES7 416-2XN05-0AB0 、
6ES7 416-3XR05-0AB0 、
6ES7 417-4HT14-0AB0 、
6ES7 417-4XT05-0AB0
Q*Q:1512 022033 CALL:13533 550020

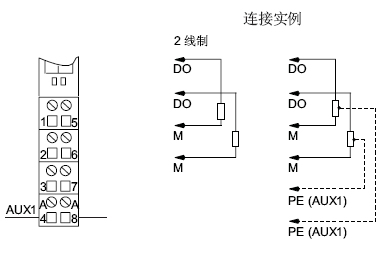

300俺不是太懂，如果①是模塊電源輸入端，類似200系列 1L+.

俺猜想這個燈有個功能，就是當任意一個輸出點亮?xí)r，他會亮，另外還有限流作用，
S7200我使用時，也在電源側串入過電阻以限流，電阻的體積比較大，串入燈是個不錯的方法，因為這個電阻的功耗通常很大。
