機械結構是750w的松下伺服電機，通過一個9：1的減速機驅動轉盤。轉盤直徑800mm。高度18mm。質量25kg。
本來減速機減速比要30比才勉強夠用，結果30比的減速機訂貨3個月，那樣的話黃花菜都沒有了。只好弄一個9比。
昨天裝機上去，伺服用默認參數，自動調整，根本沒辦法用，輕微一碰轉盤，伺服就抖動，嘯叫起來。
然后我把自動調整關閉，pr004，慣量比調到很大，現在伺服在200轉以下還是可以動起來的，
但是定位結束要抖一兩秒。速度也達不到要求哎。

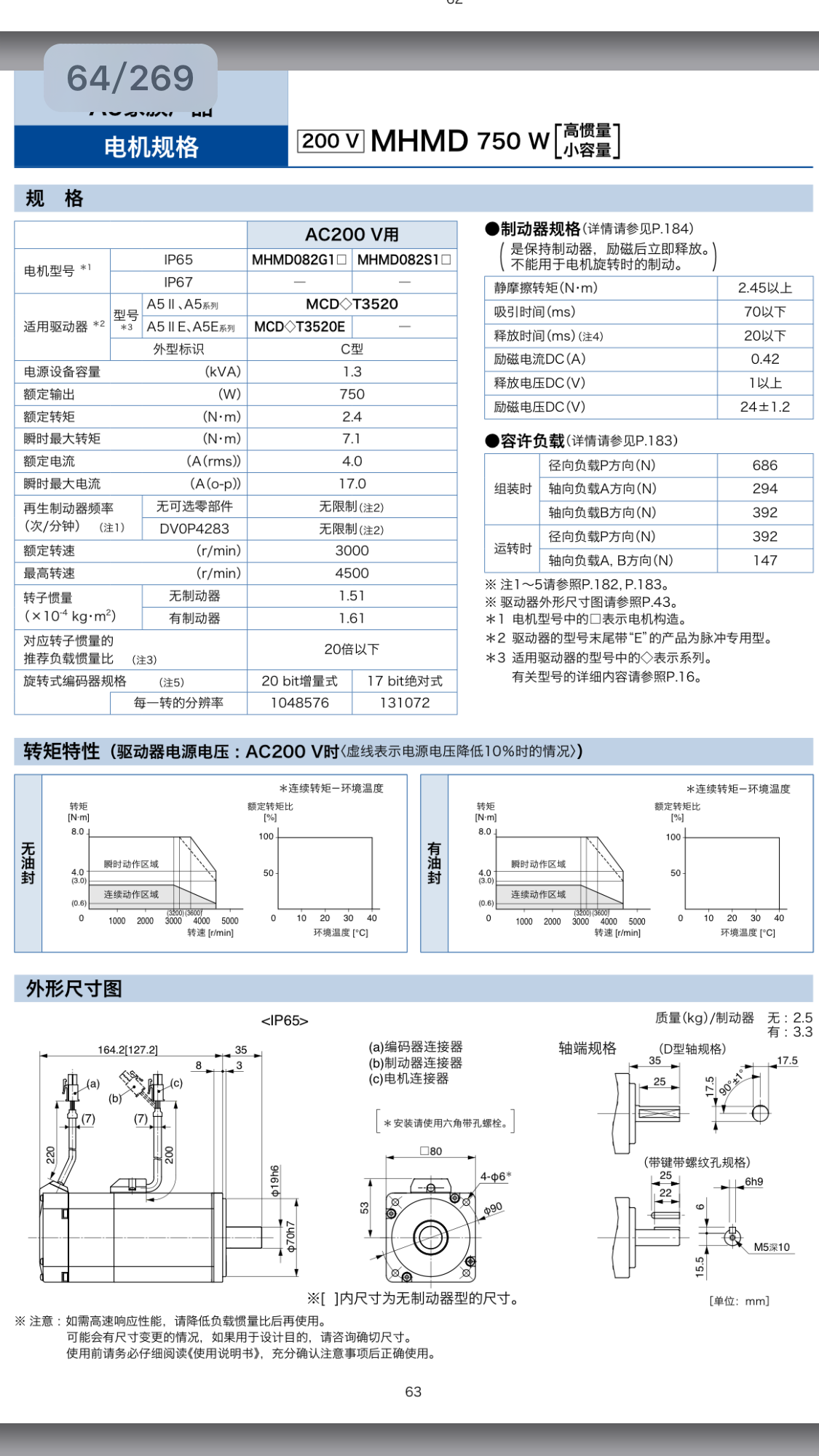

伺服松下A5   750w高慣量。額定轉矩2.4N.m。轉子慣量，1.61。
請問一下，1：現在在電氣方面有什么補救辦法？機械周期長不考慮。急出貨。
2：轉盤慣量怎么計算啊？現有配置減速機是不是肯定配小了，要是在減速機不變的情況下，我伺服功率要提高到多少w？計算公式是怎么樣的？
3：三菱fx3u 定位指令的加速時間跟減速時間為啥設置了沒啥反應，100跟4000電機沒啥變化。
謝謝大家。
4：現在伺服定位完成后，轉一下轉盤，轉盤會左右擺動，這個應該就是減速機比太小，導致傳輸?shù)剿欧�的力太大，伺服很容易就自�?dòng)校正位置。幸好我伺服選型時候帶了剎車，現在是定位完成，剎車就關閉，防止外部作用力對伺服的干擾。剎車頻繁通斷影響大嗎？
現在是第一臺，出貨急，要先測試整體設計思路是否有問題，后面這些問題都會改的。

你的每次定位都關閉剎車，松下的伺服會抖動的，以前我這樣也出現過，問過客服那邊，好像是什么調整，記不清楚啦，你現在的情況就是關閉剎車，慣量太大就會出現伺服抖動的，建議換更大慣量的的伺服

再加一個減速機

用松下伺服調試軟件，聯上去就會自動調整參數了。

或者把PR200參數調成1試試。

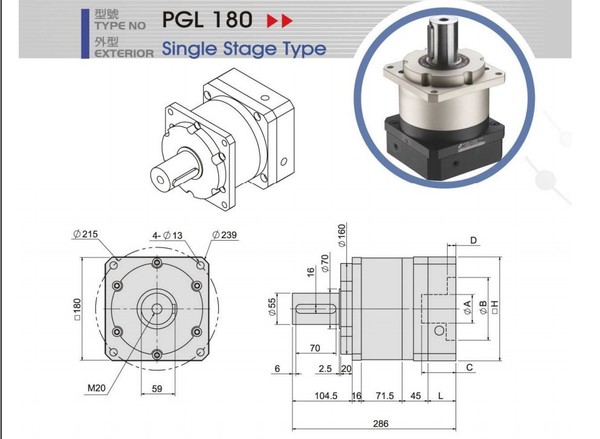

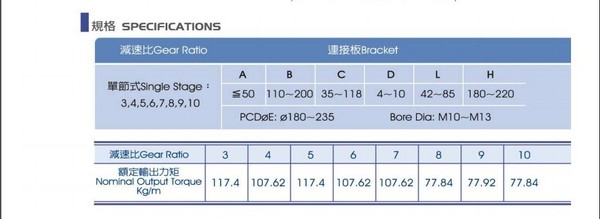

如果空間允許的話，可以考慮在電機與轉盤之間再加裝這種減速箱

我上個星期剛好遇到上面的現象，解決了，請參考一下，1松下A5驅動設置.Pr2.00設為０　ＰＲ２０３及２０４設Ｐ５０００　ＰＲ００３剛性要求設高最大，２加減速時間在驅動里設

引用

引用第5樓jicjic111于2017-06-30 12:30發表的  :
我上個星期剛好遇到上面的現象，解決了，請參考一下，1松下A5驅動設置.Pr2.00設為０　ＰＲ２０３及２０４設Ｐ５０００　ＰＲ００３剛性要求設高最大，２加減速時間在驅動里設

你好，非常感謝，請問一下位置控制模式，a5的加速減速在哪個參數設置？我沒找到哎

設計減速比是9，買的是3，那樣對應的電機力矩也要提高3倍，低速大扭矩的電機換一下
