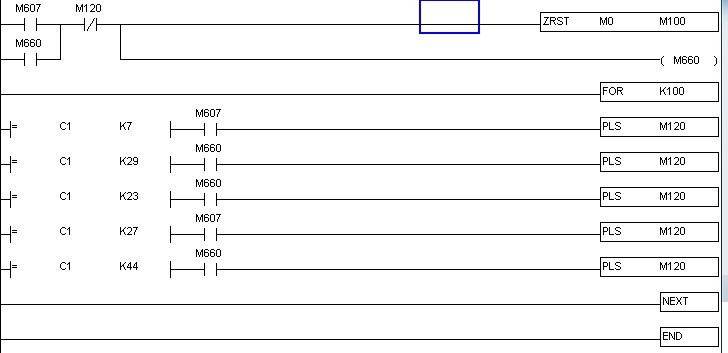

我做個了定時程序，是臺達的.。.....高手幫我解釋看看，我弄不明白，是不是這個程序PLS后的M120只接通個上升沿周期啊？過了一個周期脈沖之后.是什么狀態？是不是回到原來的狀態？LD>= K7 和LD>=K29S邏輯條件達到是不是一直保持ON狀態

怎么沒人發言啊？自己頂一頂。高手你可快現身啊。

明顯的，，肯定只有一個掃描周期得電啊。。

M120的確是只接通一個掃描周期。
過了這個周期M120 OFF, 直到 C1，M607再次接通才有輸出

自己作程序還不知道由來,怎么搞

來學習plc了

    樓主的程序，運行或仿真了嗎，編程目的是什么。
    程序中用了多個PLS M120，出現了類似于“雙線圈輸出”的情況，可能達不到預期目的，可以試驗認定。
    比如，前一個PLS M120的執行條件接通，M120接通，該執行條件一直接通（假設只有一個執行條件接通）；若遇后面的PLS M120的執行條件斷開，則再次執行到“執行條件”接通的位置，則可能M120又會接通。
    這點我沒有試驗，大概意思如此，樓主可看一下有無類似問題。

    見《自學自會PLC指令——三菱FX2N編程技術及應用》談到過這問題；當然，PLC品牌不一樣，可能情況不一樣。

個人覺得，lz是不是少了一個c計數指令。不然也沒必要for k100了。這個沒有雙線圈問題，后面的是數據指令。只要一個符合條件就輸出一個脈沖來停止剛開頭的自鎖。

我這是臺達編程軟件，臺達好象有仿真選項......沒有仿真功能。？ 是不？？？？？？？ 我也第一次用，不知道說的對不？

直接仿真吧，可以在線仿真，也可離線仿真

PLS M120只在前面觸點閉合時接通一個掃描周期 .

臺達真的可以直接仿真
