我做個了定時程序，是臺達的.。.....高手幫我解釋看看，我弄不明白，是不是這個程序PLS后的M120只接通個上升沿周期啊？過了一個周期脈沖之后.是什么狀態？是不是回到原來的狀態？LD>= K7 和LD>=K29S邏輯條件達到是不是一直保持ON狀態

    樓主的程序，運行或仿真了嗎，編程目的是什么。
    程序中用了多個PLS M120，出現了類似于“雙線圈輸出”的情況，可能達不到預期目的，可以試驗認定。
    比如，前一個PLS M120的執行條件接通，M120接通，該執行條件一直接通（假設只有一個執行條件接通）；若遇后面的PLS M120的執行條件斷開，則再次執行到“執行條件”接通的位置，則可能M120又會接通。
    這點我沒有試驗，大概意思如此，樓主可看一下有無類似問題。

    見《自學自會PLC指令——三菱FX2N編程技術及應用》談到過這問題；當然，PLC品牌不一樣，可能情況不一樣。

臺達對于FOR指令和PLS指令，應當可以仿真，可以先試簡單一點的程序。

剛剛以樓主的程序?yàn)闃颖荆�就PLS指令作了一個簡單的觀察，貼出在另一個論壇；
樓主可以去看看，標題：從PLS指令的一個問題說開去（臺達PLC）
http://bbs.gkong.com/dispbbs.asp?Boardid=2&id=300738&star=#1582790

    特將15樓提到的“簡單觀察”摘來貼出，可作為16樓的一個解釋。

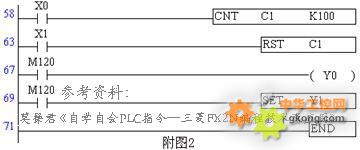

    1）在樓主程序（附圖1、略）的基礎上，可補充C1的計數程序、再加上對M120的觀察來進行試驗，增加部分的程序見附圖2。PLC為臺達ES2，編程軟件WPLSoft。


    運行程序，強制M607接通，通斷X0使C1計數到K7時，Y0、Y1均未接通；至K23、K27、K29、K44時，Y0、Y1亦未接通。
   從試驗可看出，在FOR指令的循環體之外，M120是沒有接通過的；那么，我們可以再來看看循環體內的情況。

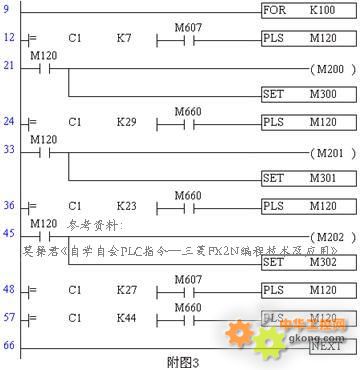

    2）在PLS指令之后，插入OUT M200、SET M300等進行觀察，變動部分見附圖3。


    運行程序，強制M607接通，通斷X0使C1計數到K7時，M200顯示斷開、M300接通，但M301、M302均未接通（當然M201、M202也未接通）。
    M300的接通，說明M120曾接通過；但執行到下一條PLS M120指令時，由于其執行條件是斷開的，故又使M120復位——這類同于《自學自會PLC指令——三菱FX2N編程技術及應用》所介紹的現象。

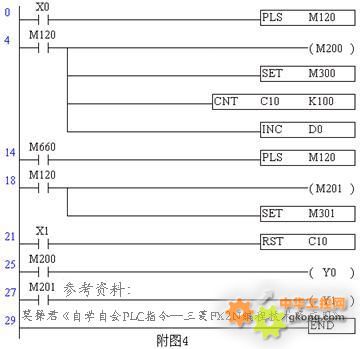

    3）可以來看一個更簡單的示例，參見附圖4。


    運行程序，接通X0一次，C10、D0的值各增加1，而M201、M301不接通；這與上面的結論是一致的，即：由于兩次編程了PLS M120，M120未能接通一個掃描周期，而只是接通到下一個PLS M12指令為止。
    因此，通過觀察可知，臺達ES2與三菱FX2N的PLS指令，情況有所不同；進一步試驗可知，臺達ES2多處編程的、同一軟元件的PLS指令，能夠單獨輸出，只與各自的執行條件有關。
