1.從Q5   .Q6的基極與負電碰觸，等于給基極加入的0v低電平，所以管子導通。
2.從4148的公共負端與負電觸發，因為有4148大約0.65v的壓降，等于給Q5   .Q6的基極加的0.65v的電壓，這個電路里對三極管相當于高電平。所以不能觸發。
不知道分析的對不對，歡迎大家共同探討。

引用

引用第7樓風流過客flgk于2011-01-15 12:50發表的 :
首先感謝3樓5樓的詳盡指點，不過三樓說電源直接接在D1正端，而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎？我用萬用表測Q4的集電極電壓，無光時為14.8V，有光時為9.8V.不知是不是可以證明光電電路是好的？

從樓主Q4C極電壓來看明顯光電路有問題，C極有9,8V，說明Q4的飽和度不夠。你可以試著將RW阻值調大，Q4C極電壓降低，若果調到最大還不能觸發的話，你可以從兩個方向檢查，1，光的強度是否達到要求？2，雙穩態是否正常？耦合電容取值是否正確？

我暈啊，到底是怎么了，我把開關二極管都換新的了，還是 分別從Q5   .Q6的基極與負電碰觸，則Q5  Q6分別觸發。而從4148的公共負端與負電觸發，則無反應，為何？！！！！！

引用

引用第14樓風流過客flgk于2011-01-16 22:37發表的 :
我暈啊，到底是怎么了，我把開關二極管都換新的了，還是 分別從Q5   .Q6的基極與負電碰觸，則Q5  Q6分別觸發。而從4148的公共負端與負電觸發，則無反應，為何？！！！！！

從Q5Q6的基極當然能觸發，是因為基極被短路到地后，另一三極管的基極變高電位而觸發。而4148的公共點接地后，Q5Q6的基極都被4148鉗位到地，怎么能觸發？？？你的方法本就是錯的嘛

引用

引用第12樓歐迪于2011-01-16 17:19發表的 :
1.從Q5   .Q6的基極與負電碰觸，等于給基極加入的0v低電平，所以管子導通。
2.從4148的公共負端與負電觸發，因為有4148大約0.65v的壓降，等于給Q5   .Q6的基極加的0.65v的電壓，這個電路里對三極管相當于高電平。所以不能觸發。
不知道分析的對不對，歡迎大家共同探討。

非但不對，還會誤導人啊

厲害 路過學習了

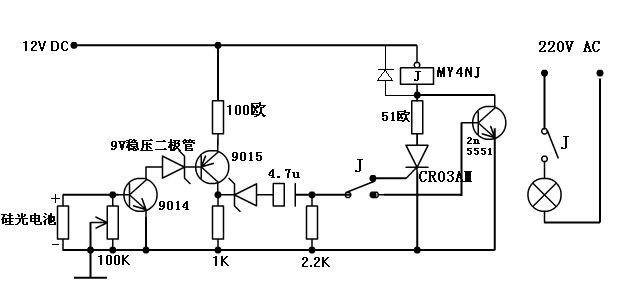

這是我做過的光控開關的電路圖，圖中的穩壓二極管用5伏的也行，電路焊好后先不要焊接硅光電池，用萬用表RX10檔，給9014基極提供一個脈沖電路就能翻轉，電容用1--4.7UF的都可以，繼電器用12伏的MY4NJ，它有4組常開、常閉觸點，其中一組就用來轉接觸發信號，另外的就用來接其他負載，調節100K電位器就可以調節靈敏度，靈敏度還與硅光電池的受光角度有關。

學習！學習

2）確認執行電路。將大約2K電阻直接由電源接到D4正端，看繼電器動作是否正常，如果不動作則檢查繼電器與驅動管Q7是否正常。正常后取消該電阻。

哪位老大能介紹一下這個觸發電路的轉換過程呢？  C2 C2 D1 R8的作用，最好有波形圖

樓主根據這個圖的原理把你的雙穩態電路部分改下，再給個負脈沖試試？

這樣波形才是是對的，所以加o電平不會觸發，要有負電平或負脈沖才會觸發。
