工控人家園 綜合討論 求一電路，高手請進

«
1
2
3
4
»
Pages: 3/4 Go

ydp

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的主題 / 回貼

24樓發表于: 2010-02-11 23:43

只看該作者 | 小中大

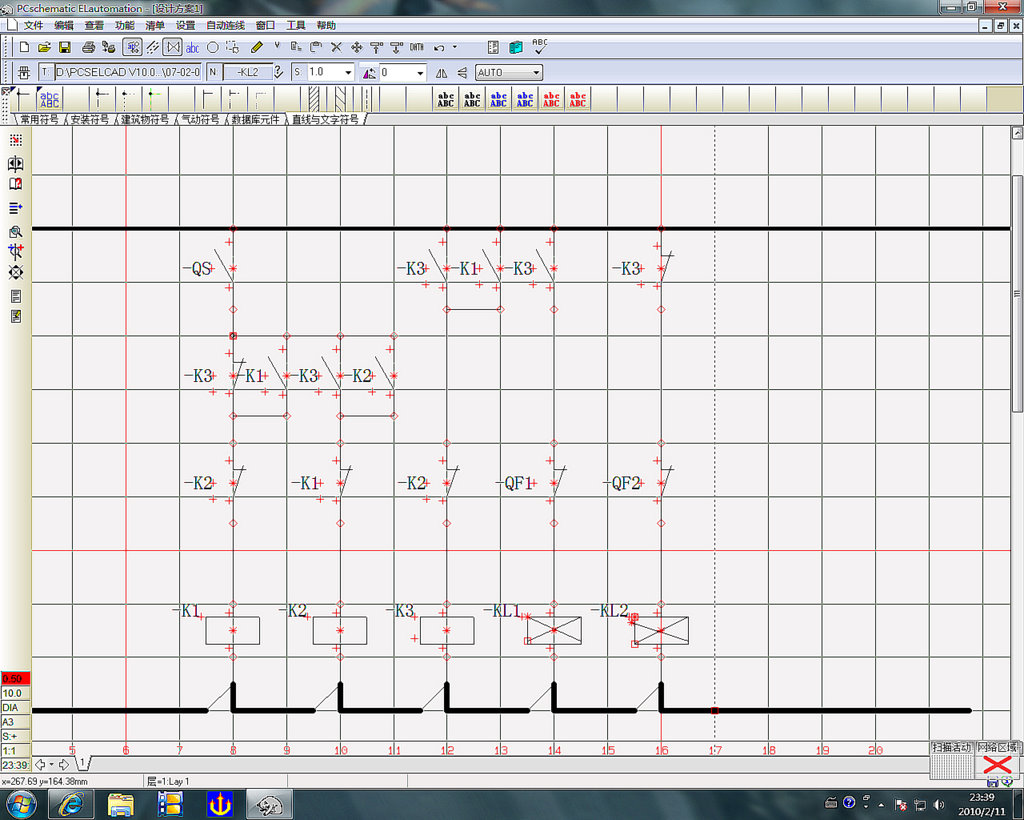

圖片：

電路

[ 此帖被ydp在2010-02-11 23:51重新編輯 ]

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 289 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

25樓發表于: 2010-02-12 09:24

只看該作者 | 小中大

跪謝ypd師傅，我要的就是這種電路

謝謝工控網,工控伴我長!

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 289 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

26樓發表于: 2010-02-12 09:31

只看該作者 | 小中大

ypd師傅，你用的事什么畫圖軟件，能告訴我怎么下載到，或是其他方法得到嗎？

謝謝工控網,工控伴我長!

ydp

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的主題 / 回貼

27樓發表于: 2010-02-12 12:54

只看該作者 | 小中大

這是PCsELcad 10.0.1 中文版但多數用 AutoCAD Electrical 2009

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 289 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

28樓發表于: 2010-02-12 14:18

只看該作者 | 小中大

謝謝ypd老師

謝謝工控網,工控伴我長!

yangddee

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 97 點
下載積分: 468 分
在線時間: 35(小時)
注冊時間: 2009-12-16
最后登錄: 2019-06-17
查看yangddee的主題 / 回貼

29樓發表于: 2010-02-12 14:43

只看該作者 | 小中大

這種電路你認真看一下,應該有一個轉換開關

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 289 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

30樓發表于: 2010-03-01 19:55

只看該作者 | 小中大

ypd師傅我仔細研究了一下并且實際接了一下，我沒發現那個接觸器K!和K2自鎖觸點有什么直接的用途，這個是不是可以去掉，請賜教！

謝謝工控網,工控伴我長!

woaqqdfq

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 490 分
在線時間: 18(小時)
注冊時間: 2009-09-08
最后登錄: 2016-04-15
查看woaqqdfq的主題 / 回貼

31樓發表于: 2010-03-01 20:17

只看該作者 | 小中大

其實用個雙刀開關就可以了

xieruchao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 258 點
下載積分: 502 分
在線時間: 316(小時)
注冊時間: 2007-11-13
最后登錄: 2024-01-23
查看xieruchao的主題 / 回貼

32樓發表于: 2010-03-01 22:17

只看該作者 | 小中大

我曾做過,第一次踩腳踏開關,第一個電磁閥動作,第二次踩腳踏開關,第二個電磁閥動作;第三次踩腳踏開關,兩個電磁閥動作復位,是這樣的動作嗎

特派

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看特派的主題 / 回貼

33樓發表于: 2010-03-01 23:33

只看該作者 | 小中大

Ydp大俠的電路實現了三種狀態。Kl1--kl2--到頂QF2斷開Kl1.kl2都斷開。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人

胡驕陽

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-07-22
查看胡驕陽的主題 / 回貼

34樓發表于: 2010-03-02 23:40

只看該作者 | 小中大

怎么不用繼電器加計數器呢，這樣可以節約兩個繼電器和省掉一些線的哦。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人

wuxidongxing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 155 點
下載積分: 1357 分
在線時間: 67(小時)
注冊時間: 2010-03-01
最后登錄: 2024-10-14
查看wuxidongxing的主題 / 回貼

35樓發表于: 2010-03-03 16:45

只看該作者 | 小中大

引用
引用第31樓huixiaxuema于2010-03-01 19:55發表的 :
ypd師傅我仔細研究了一下并且實際接了一下，我沒發現那個接觸器K!和K2自鎖觸點有什么直接的用途，這個是不是可以去掉，請賜教！

可以去掉，YPD師傅是為了保證K1，K2的吸合，沒有的話就是K1，K2一瞬動，

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人

«
