我現在用三菱變頻器,電機比是187的.不知該如何計算,那位大哥有計算公式呀!先謝謝了!

電機的轉比是187:1總長走線是6M另一端是也裝有鏈盤.假設該鏈盤轉一圈是1M,他現在的運行頻率是多少呀?
謝謝樓上的幫助呀!

引用

引用第3樓wwcwwc于2010-01-14 00:26發表的  :
樓主出的題有點繞了.我的理解:187×（6÷1）=1122電機需要轉的數。如果是同步電機60×50=3000轉/分種。那實際需要時間為：1122÷（3000/60）=22.44秒完成6米的行程.(以50HZ為準)。如果變頻器以112.2HZ的頻率10秒時間就可以完成6米行程了.考慮泛用變頻器與普通電機的典型特性,把變頻器調到50HZ,用時22.44秒.

謝謝樓主！我的電機是擺線針輪減速電機，他的傳動比是187，轉速是：7.6r/min.我要通過設置時間來改變他的轉速，假如在兩分鐘要求走完6M《在50HZ是的實際值》，3分鐘時是多少HZ呀！最高頻率值為100HZ
我該怎么計算呀！謝謝！

引用

引用第5樓wwcwwc于2010-01-14 16:49發表的  :
(2 * 50)/3=33.3HZ
簡單的理解要使你的鏈輪轉一周需要187/7.6=24.6分鐘時間(50HZ)

小弟愚鈍。詳細解釋一下，好嗎？我就是想讓他一分鐘走3米，兩分鐘走6米，我還是不理解怎么搞呀！給個公式好嗎？謝謝！注50HZ正常情況下2分鐘就剛好走完6米《實測速度》.但現在就是不知該如和這些相關的參數計算。多謝指教！
電機還加有鏈盤，該鏈盤在帶動走線。總長是6米。

哪位大哥可以幫到我呀！先謝謝了。

引用

引用第9樓tangcheng于2010-01-16 05:20發表的  :
愚蠢的算法.已知50Hz是2分鐘剛好是走完6米.就是6米/2分鐘*1000毫米/60秒=50Hz.如果要想3分鐘走完6米.就是6米/3分鐘*1000毫米/60秒=33.33......Hz.如果要是想4分鐘走完6米,就是6米/4分鐘*1000毫米/60秒=25Hz.如要想5分鐘走完按公式以此類推.見笑了不知道是不是你要的結果.也許是我理解錯了,呵呵!

謝謝你們的幫助。現在我知道該怎么做了。

[quote]引用第10樓tangcheng于2010-01-16 05:20發表的  :
愚蠢的算法.已知50Hz是2分鐘剛好是走完6米.就是6米/2分鐘*1000毫米/60秒=50Hz.如果要想3分鐘走完6米.就是6米/3分鐘*1000毫米/60秒=33.33......Hz.如果要是想4分鐘走完6米,就是6米/4分鐘*1000毫米/60秒=25Hz.如要想5分鐘走完按公式以此類推.見笑了不知道是不是你要的結果.也許是我理解錯了,呵呵!
[/quote不好意思！我按著你說的計算方式來寫的程序不可以呀！現在在我設置在兩分鐘是，的運行頻率是0.5HZ,我就乘以100，是達到要求了，可是在我加時間后，最小運行頻率是16HZ，在加時間頻率值也沒有變化！不知為何呀！謝謝幫助呀！

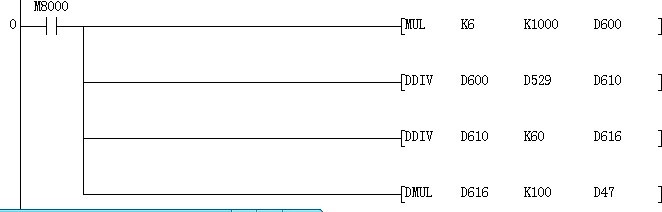

tangcheng 你好！非常感謝你的幫助，我也試過了，不可以呀！奇怪了。其中的D529是設置時間的，D47是現在運行的頻率。

還有要請教你一下，不知怎么把三菱E740變頻器的電流值顯示在屏上呀！我不知他的地址呀！謝謝指教！

tangcheng 太謝謝你了。我現在又換了一個方法。效果還比較好。我用DIV  K6000  D529  D610     MUL D610  K100   D47.現在是以秒來計算的。

引用

引用第19樓tangcheng于2010-01-18 18:54發表的  :
[attachment=34357]
以上是FX2N通信時電流監控程序
[attachment=34358]
以上是FX3U通信時電流監控程序,D100對應到屏顯示數據寄存器.
我只用過F740變頻器跟FX3U通信，希望能對你有所幫助。

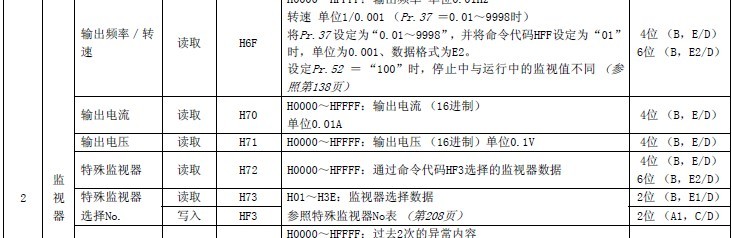

你好呀！我又來麻煩你了。我找你的語法寫入了，但是語法錯誤。不知你的EXTR是什么指令呀！我也找到了關于變頻器的電流指令代碼是H70，我該怎么做呀PLC編程器是2N的，謝謝！

我又試了，還是不可以！PLC診斷語法錯誤。PLC編程器紅色PROG.E指示燈閃爍。我將這語句刪掉后就正常了。謝謝你的答復。
