請教下，有高速計數器對高準流量計的頻率信號怎么轉換成流量，怎么做累計

樓上的，這個可以取每秒的脈沖數作為流量的參考值，或乘或除一個修正參數（例如流速、壓力、密度等與流量有關系的），得出的數值就可以作為流量了。

計算的準確點就用實數運算可以了。

請教哪位知道S7-200的模擬量輸入輸出模塊最大的分辨率有沒有16位的？

版主
      我用S7-200項目密碼讀取工具V1[1].0怎么解出來的是亂碼，是什么原因？

具體什么原因我也不大清楚。這個網站上的，我用過的好用。你把你需要解開的程序發上來，幫你試驗一下。
等【YE_W】上來的時候，他可能知道。

      版主你好,我下載了【S7-300-400 PLC 應用技術】,共3個壓縮包,但是在解壓縮時每個壓縮包都提示缺少壓縮分卷,請問如何解決.

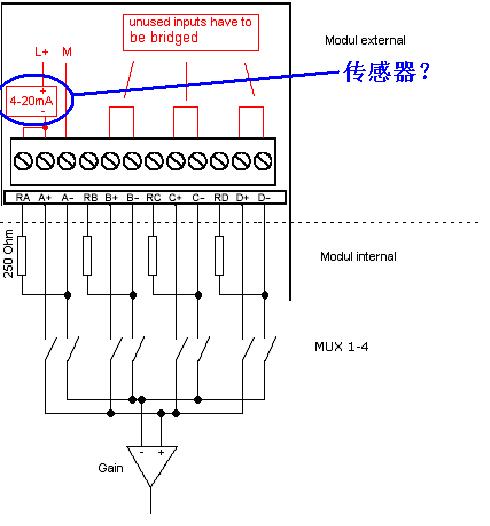

如圖，是S7-200模擬量模塊的標準接線。

是否圖中標出的那個“4~20MA”的方塊就是指的傳感器？


例如對于二線制傳感器，我要接線的話，就是將+24V的直流電接道傳感器的正（＋）上，再將負（－）接回模擬量模塊的A+上，A+與RA短接，A-接直流電的0V，這樣就可以讀出數值來了？

求教

【nxh213】將3個包完全下載以后，自己重新編號。按照下載順序。或者提示的時候，從瀏覽里面直接自己指定。那樣就可以了。
【sjm213】請說明具體的模塊型號：EM231還是EM235?

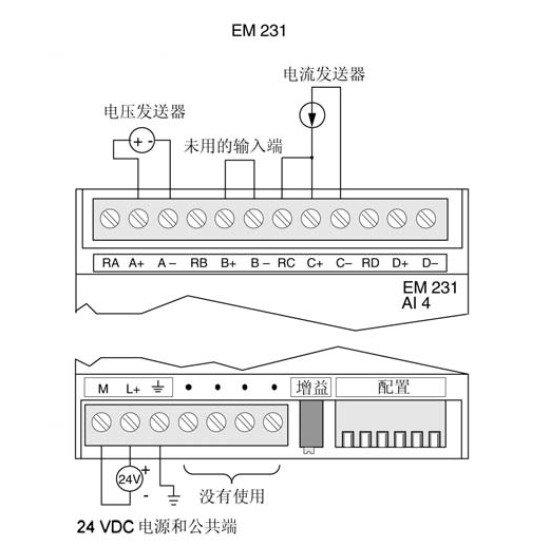

接入的必須是電流信號啊。 EM231接線圖

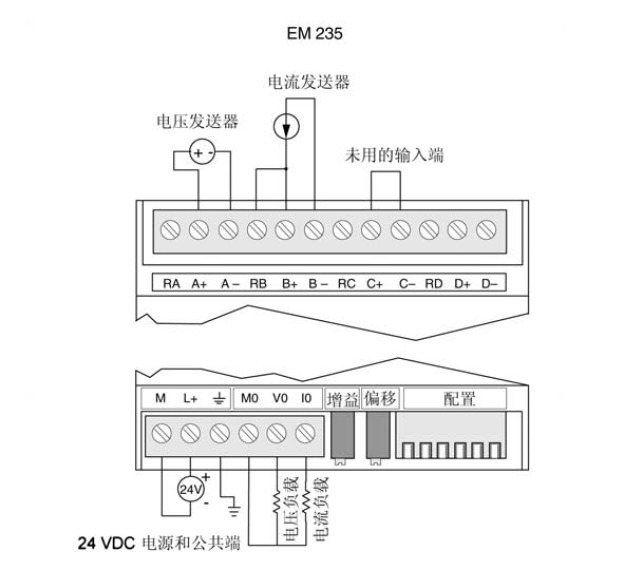

EM235接線圖


是EM231。接入電流信號我理解。
我關心的是電流信號是怎么給出的。如圖的接線方法是否正確。因?yàn)槲椰F(xiàn)在遇到的設備改造問題就是一臺E+H的老型號液位計，二線制，無說明書，不知道怎么接線。

直接將+24V的直流電接道傳感器的正（＋）上，再將負（－）接回模擬量模塊的A+上，A+與RA短接，A-接直流電的0V，這樣就可以讀出數值來了？
一般的傳感器都可以這么接么？例如我如果不要取其電流的話，直接將24V直流電源接在傳感器兩端就可以了，不會對傳感器造成損害？

原來的控制系統上本來是有變送器的，但是不適用于S7-200模塊，所以才想以上的接線是否正確。請教！

【sjm213 】這中間有幾個重點你要注意一下：1、你的液位計工作原理，包括需要的工作電源電壓等級、輸出的信號等都要查詢清楚，這不式我能告訴你的，你必須找廠家咨詢。2、液位計的輸出信號是否為標準的4～20mA。以上2方面不涉及西門子的知識，需要液位計廠家?guī)椭��?/div>

引用

引用第105樓bhqt于2008-01-18 14:01發表的  :
具體什么原因我也不大清楚。這個網站上的，我用過的好用。你把你需要解開的程序發上來，幫你試驗一下。
等【YE_W】上來的時候，他可能知道。

謝謝版主了。膽戰心驚的把原來設備的接線直接跨到模擬量模塊上，終于把數值讀出來了。

版主不說，真不知道以恒就是YE_W大哥啊

版主您好！
我初次使用S7-200,由于有個用戶OP和S7200通訊有點問題，拿來測試。我也只能看著說明書搭一個實驗裝置，CPU用的216－2BD23-0XB0,扁電纜連接一個EM277，再通過DP連接TP270。
CPU電源AC220,EM電源用的CPU的DC24V輸出。EM277地址和TP中站配置地址相同，但就是不通。
通過菜單"PLC"->information只能看到CPU，其他0-6均顯示未分配。我想這可能是問題所在，不知是何原因？請版主解釋一下
油箱：QZK2004@TOM.COM

補充一下，TP270我用300測了一下，端口沒問題，通訊正常，現在的CPU及EM277均為新的，DP接頭及電纜也在300上測試通過。

不好意思，問題已解決，我把PLC重啟了幾次，電源也斷了幾次，問題就解決了，看了說明書，好像EM277地址設置后要斷電重啟一下！
麻煩刪除此帖吧！！
