[]  三菱網站沒有FX2NPLC高手?這樣用的不行?

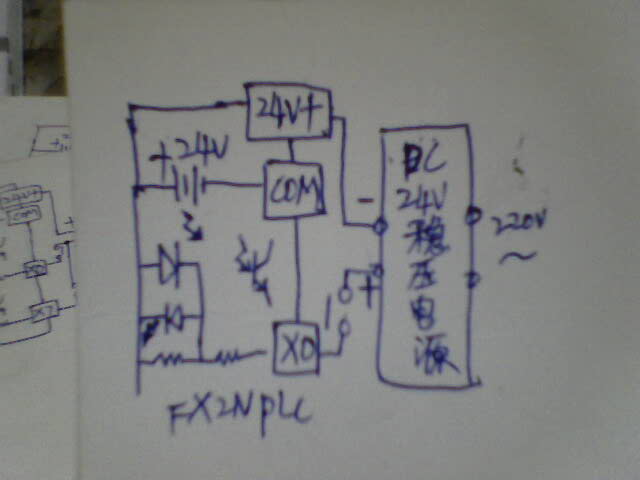

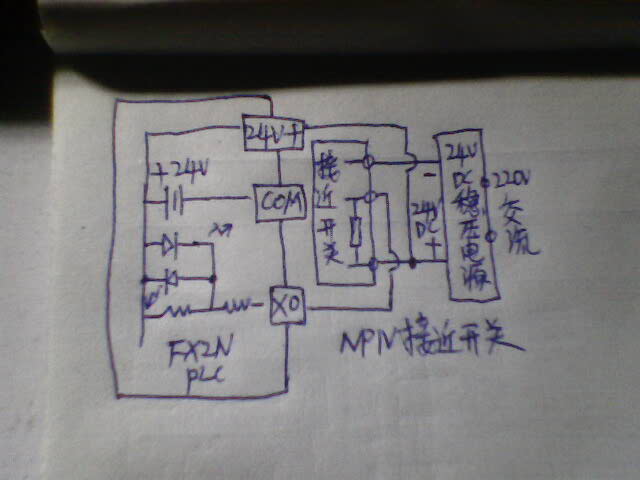

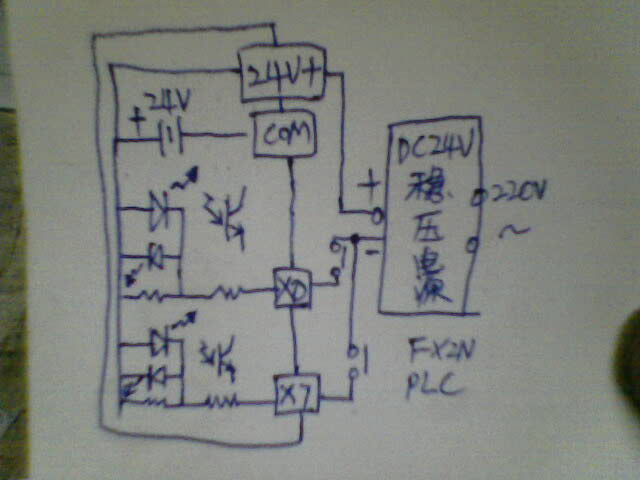

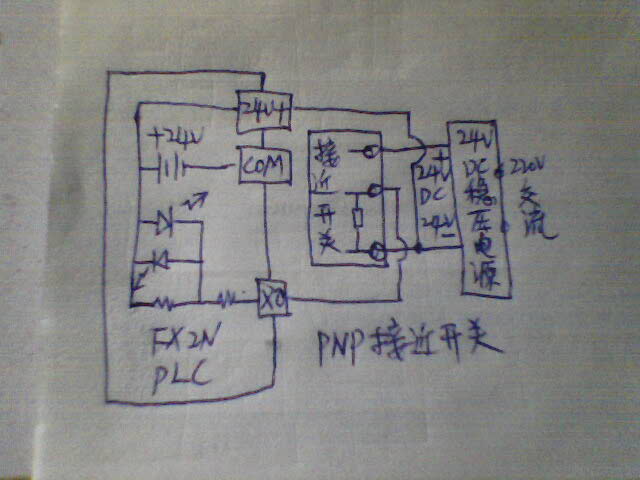

我們就是這樣用的,為什么許多網友說不行呢?至于有網友問為什么這樣接,原因:1:PLC的24V電原容量不夠;2:新FX2NPLC說明書上講的只能是24V負極輸入,但我們習慣正極輸入,并且許多機器的接近開關是PNP的,只能是正極輸出.         這樣接即能用NPN的接近開關,也能用PNP的接近開關,加上FX2NPLC說明書上講的輸入COM------X的接法,   FX2NPLC一共三種接法.此貼被我于２００９年３月２４日修改，以便更明白．

2 3圖可行，我看到好多設備是這樣接的我也接過無數，幾年了都無問題，關于本身24V電源就夠用？也未必，假設FX2N 128 外部又100個光電開關與近接開關可能就夠嗆了。COM不可接，開關電源一般輸出都有取樣與比較，極易形成環流致使一個可能燒毀。1圖2N沒有PNP吧
