請教高手，s7-300 5.4仿真器如何仿真DB塊數據，謝謝！

先點擊工具欄的“插入通用變量”圖標，如圖一；

然后在彈出來的窗口輸入DB塊的地址，如圖二。

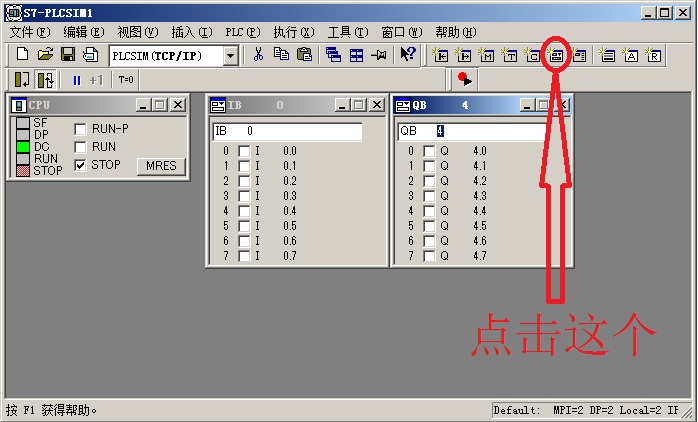

圖一：

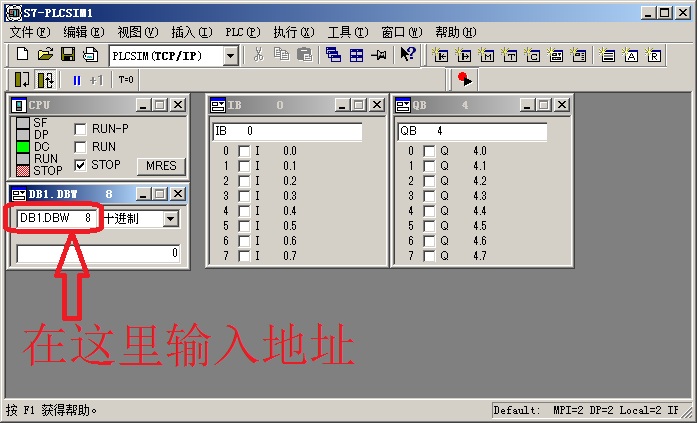

圖二：

引用

引用第8樓gd非非于2014-09-29 16:31發表的  :
我是點擊插入通用變量，請問高手我錯在哪個地方，謝謝！

按你的情況你應該輸入：DB13.DBB0

引用

引用第12樓gd非非于2014-10-03 11:11發表的  :
想問下，s7-300 5.4仿真器如何仿真模擬量。

引用

引用第15樓gd非非于2014-10-04 17:51發表的  :
問一下高手，PIW272同DB10.DBD0是什么關系，PIW272仿真輸入20000，DB10.DBD0輸出18，為什么，麻煩高手教我一下

從你14樓的程序來看，程序是調用了FC105塊，是轉換、計算線性模擬量的程序塊。
模擬量輸入地址PIW272輸入的是整數，其中最大的有效值是27648，也就是說27648對應你程序中的上限25.0，通過FC105塊的轉換、計算，變成實際的模擬量數據，然后放在DB10.DBD0中。當PIW272中輸入的數據是20000時，對應的模擬量數據就是18.0。
還有不明白的，你把鼠標點在FC105上，然后按下鍵盤的F1鍵，調出幫助看就可以了。
