大家好，請教大家一個問題，我想用兩個按鈕控制一個由5個氣缸及1個步進電機的設備。
其中單步動作要求如下，當按下按鈕A時，氣缸1置位，再按下氣缸2置位，再按下氣缸3置位。此時若按下按鈕B，則氣缸3復位。再按下按鈕A時氣缸3再置位……..即要求按鈕A按下時一直單步向下運行，若中途按下按鈕B時要求當前的動作復位，返回到上一狀態。其中按鈕A可以讓整個程式一直循環運行下去（含置位及復位），使用按鈕B主要是為了中間操作時出現失誤讓前一步返回，可以讓按鈕A繼續操作下去，不用整個程式復位，節省操作時間，使用方便。  使用三菱FX1N PLC。請大家指導下思路。謝謝！

引用

引用第4樓xuyifu于2014-02-12 09:22發表的  :

2樓方法簡單  [attachment=117688]

我按住X0不放，你說會發生什么事情？？？？？？？

左移/        右移，加減編碼，數據傳送，單按鈕改進電路不下五種等等都行。

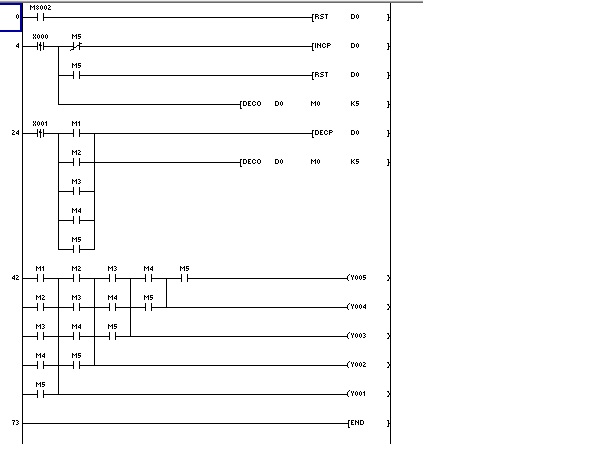

上一圖！

引用

引用第32樓shi2999于2014-02-19 19:58發表的  :

不錯!不錯!

多謝老大學習上的指導！

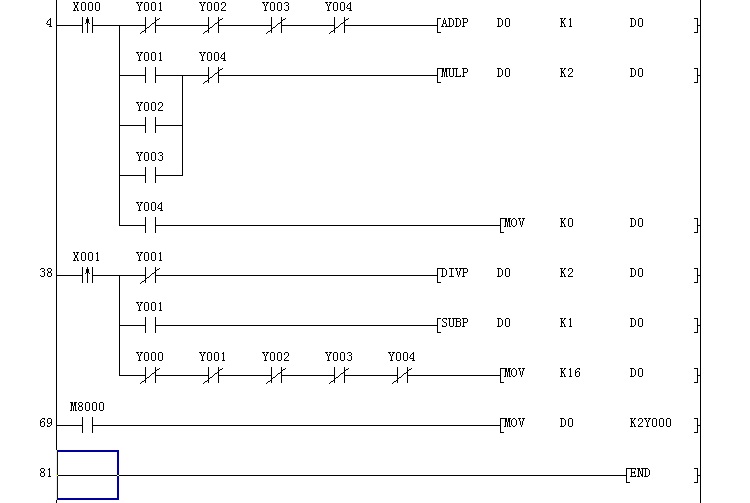

再來一個任意方向單步，能循環。

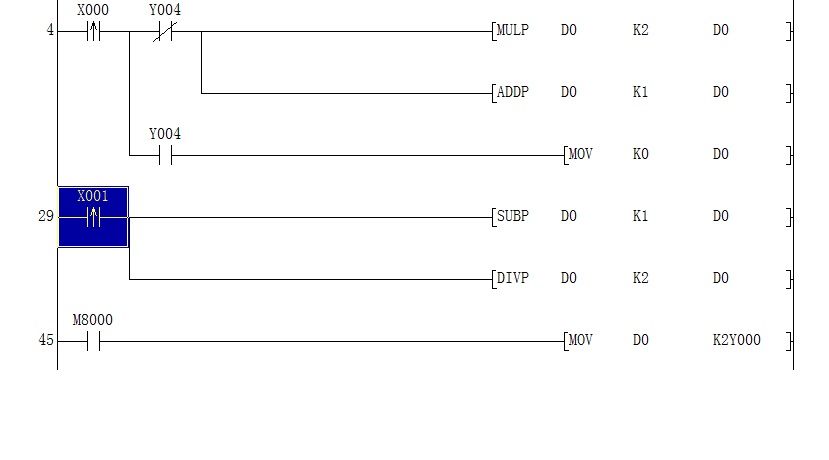

再來能循環。     這應該是樓主想要的吧！

顯示不完整。

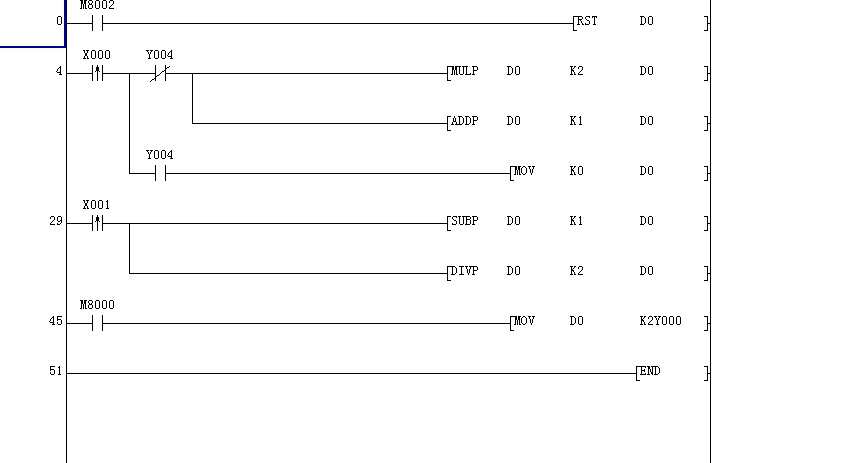

來多一個加一，減一的。可循環。

引用

引用第42樓shi2999于2014-02-20 23:07發表的  :
我也來一個！

高端��！果然是高手中的高手，連電子凸輪編程技術也用上了！學習了
