我沒有時間仔細看電路圖，據我的維修經驗是：行管發燒是行激勵過小惑者是行頻過低，只在上半部有圖像是場下福控制電位器壞；希望樓主從這方面著手維修。

要是沒修好看下場偏轉線圈是否有一個線圈擊穿、短路，不行看看場輸出電壓正常

燒行管 最好用原型號行管測試，有可能代用管子有問題。
VCT 3801A 發燙，可能損壞，換一塊試試也可以。也有可能是樓上所說行頻底引起燒行管也有可能，一般行頻底燒行管，行管會燙的。
還有可能是是逆程電容質量不好，我碰到過無規律燒行管。
另外，行電壓143V有點偏高（場電源+12V和 -12V 也偏高2V左右），最好調到135V，

指示燈的顏色是紅色，說明開關電源正常
綠色應該是 VCT 3801A 已經在工作狀態。當然一般情況是看不到綠色的，只有在機器自動保護時，才能夠看到紅、黃、綠交替閃爍。
雙色發光管，紅色和綠色都亮了，就顯示黃色。

按圖紙分析，如果顯示紅燈，說明機器在待機狀態；
黃燈，是說明 VCT 3801A  62腳有電壓輸出（62和63是鍵控用的）
先修好行部份再研究場輸出。

引用

引用第9樓fuznzen于2013-06-17 11:03發表的  :
       行管C極電壓高了，高于正常值是易燒行管的原因之一。測C927兩端電壓正常否（135V）？

測C927兩端電壓正常，為直流141V。
謝謝！

引用

引用第11樓wwcwwc于2013-06-17 15:02發表的  :
根據你的描述，故障應該在場輸出和場偏轉線圈范圍。現在是三無應該先查供電電源。

謝謝，我再查查看。

引用

引用第12樓9981于2013-06-17 15:42發表的  :
我沒有時間仔細看電路圖，據我的維修經驗是：行管發燒是行激勵過小惑者是行頻過低，只在上半部有圖像是場下福控制電位器壞；希望樓主從這方面著手維修。

好的，我再查查。

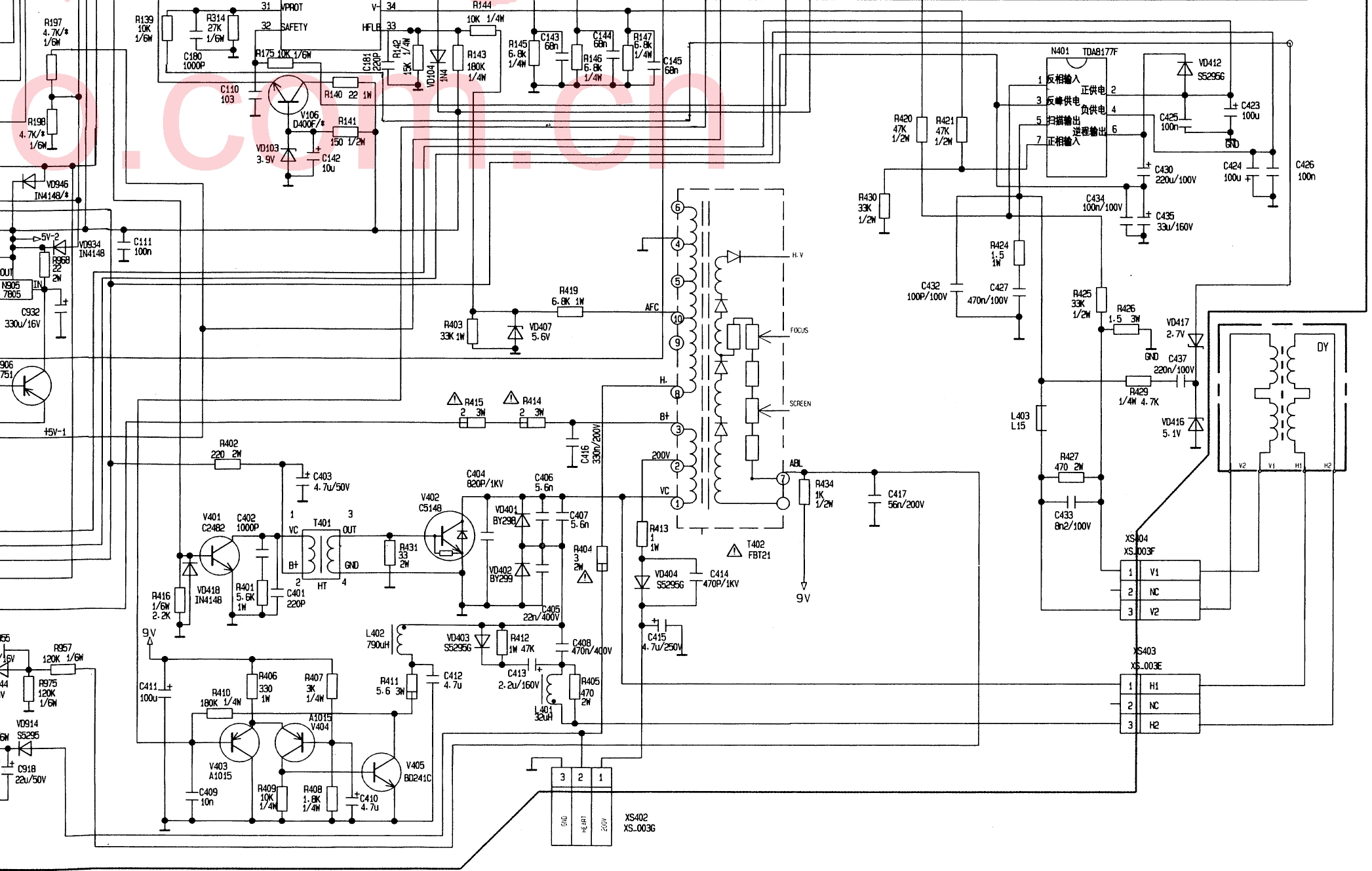

行輸出部分圖，點擊可放大。

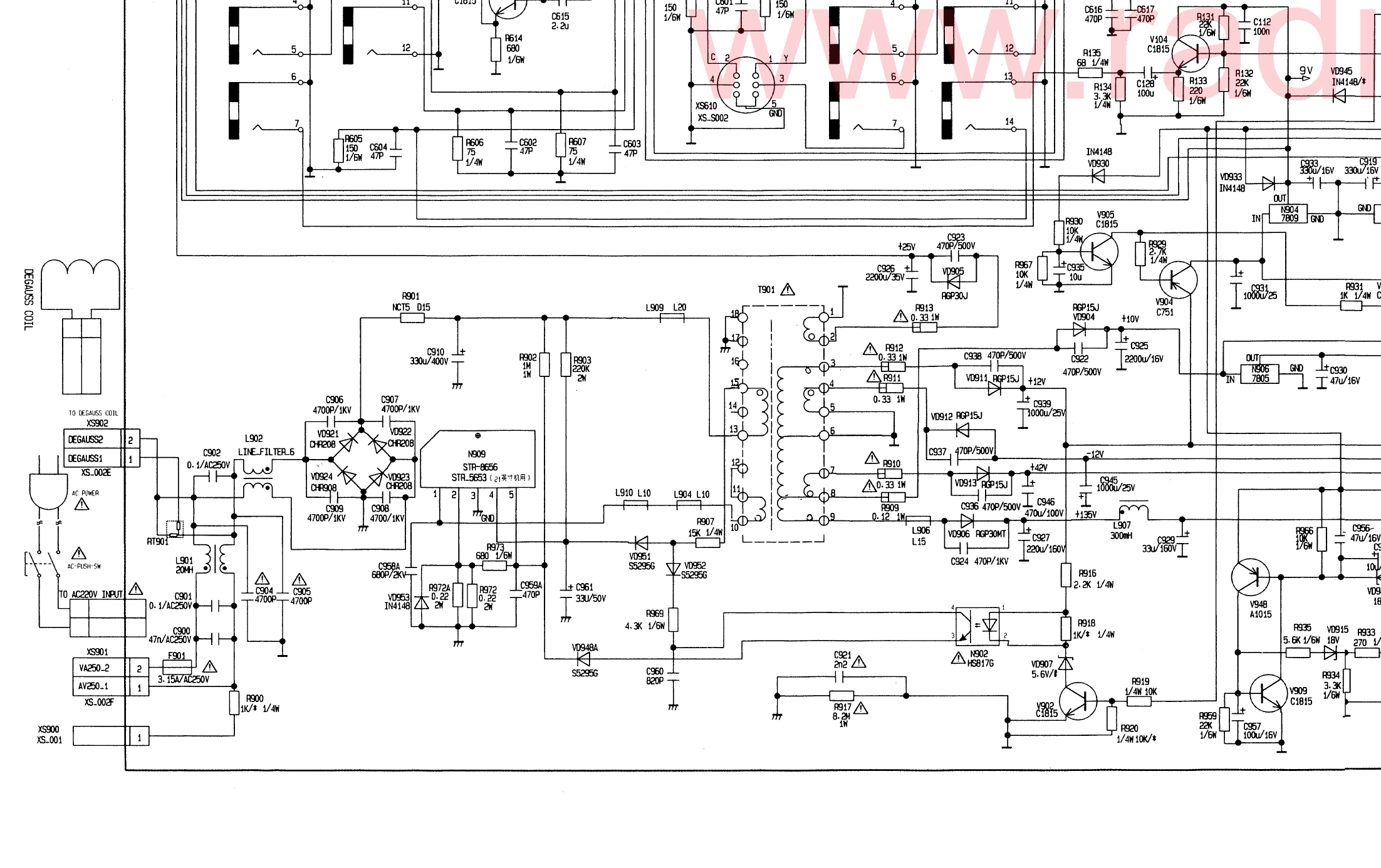

電源部分圖，點擊可放大。

引用

引用第14樓meipingboy于2013-06-17 21:09發表的  :
燒行管 最好用原型號行管測試，有可能代用管子有問題。
VCT 3801A 發燙，可能損壞，換一塊試試也可以。也有可能是樓上所說行頻底引起燒行管也有可能，一般行頻底燒行管，行管會燙的。
還有可能是是逆程電容質量不好，我碰到過無規律燒行管。
另外，行電壓143V有點偏高（場電源+12V和 -12V 也偏高2V左右），最好調到135V，

.......

再次感謝！

          昨天沒有修，因為去購材料了，我現在將VCT 3801A 更換了，再將原來的行管V402（圖中C5148）進行更換為D2901（不知這個管子是否可替換？），現在VCT 3801A 開機后不燙了，證實它確實已經損壞，但依然是三無。測行管V402  D2901  b、e直流電壓為0V（不知是否正常？），c為143V。
在指示燈為黃色的狀態下，可以看到顯像管管口處的燈絲亮了，但三無。此時測電容C910兩端有285V電壓，C927兩端直流電壓正為141V， 再測VCT 3801A 的各腳電壓正常：3、7、15腳：5V，25腳3.3V，54：3.3V，58：4.8V，59：3.1V  ，60：3.5V，61：4.9V。
同時測量T901變壓器各腳直流電壓（黑表筆接1腳，紅表筆依次接各腳）：2－8腳為0V，9腳為2.5V，10：147V，11，12：145V，13：143V，15－18腳：－137V。
測量高壓包T402各腳直流電壓：1，2，3：134V，4，5，6，8，9，10：0V，7：3V。
電源厚膜塊N909  STR8656  各腳直流電壓（黑表筆接3腳，紅表筆依次接各腳，括號內為正常參考值）：1：280V（305V），2：0.05V（0.02V），4：31V（32V），5：2.33V（2.4V）。

請問各位師傅，這是正常的嗎？該如何著手查找呢？

該機電源指示燈亮

學習謝謝

都 是 高 手 ~！

顯像管管口處的燈絲亮了，說明行輸出工作正常了。
高壓包T402各腳直流電壓是測不出的，這里是高頻脈沖電壓，頻率可能要十幾千赫。

按理說，行輸出正常了，如果顯示屏不亮，那么應該有聲音，可能沒把音視頻信號插上去。
建議把信號接上去再試。
有聲音后，再調高加速極電壓，高壓包邊上有二個旋鈕，調下面這個（好象是SCREEN），如果能調亮，那就OK了。如果調不亮，那測一下顯像管加速極 7 腳電壓（測C510電壓一樣），正常好象應該有400V左右。

你這個貼發在這個論壇上對不上號啊！
應該發到家電論壇上去。

引用

引用第22樓meipingboy于2013-06-20 13:52發表的  :
顯像管管口處的燈絲亮了，說明行輸出工作正常了。
高壓包T402各腳直流電壓是測不出的，這里是高頻脈沖電壓，頻率可能要十幾千赫。

按理說，行輸出正常了，如果顯示屏不亮，那么應該有聲音，可能沒把音視頻信號插上去。
建議把信號接上去再試。
.......

當我將音視頻信號插上去后，還是三無，沒有聲音，用遙控器開機時可以感覺到有高壓，能控制顯像管燈絲的亮滅，在燈絲亮?xí)r測顯像管加速極 7 腳直流電壓（C510電壓），用數字表測量有214V，而用機械表只有160V，（我再用另外一個數字表測也是214V，經檢測這3個表都是正常的），沒有400V直流電壓。

求助貼，我覺得電的范圍較廣，我相信這個論壇上一定有多才多藝的高人，所以就在這里發了。
