試用GX Work2編程
錯誤代碼：7FF2（通信協議設置錯誤,·當前指令在當前通信協議中無法執行。處理：修改通信協議的設定值。）

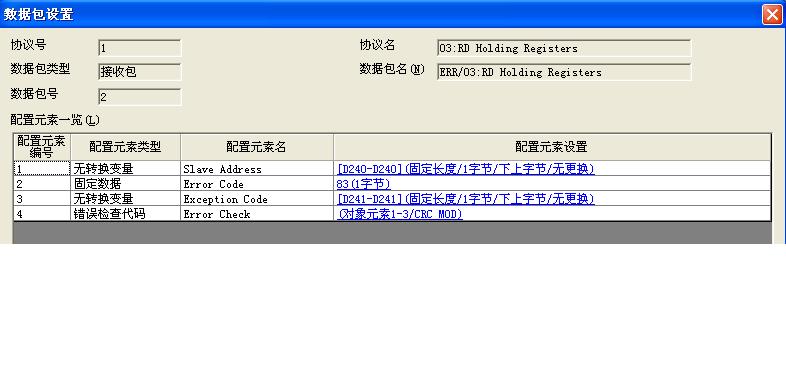

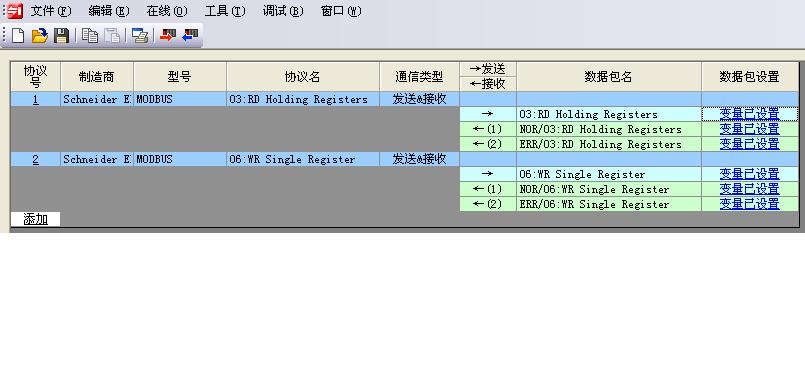

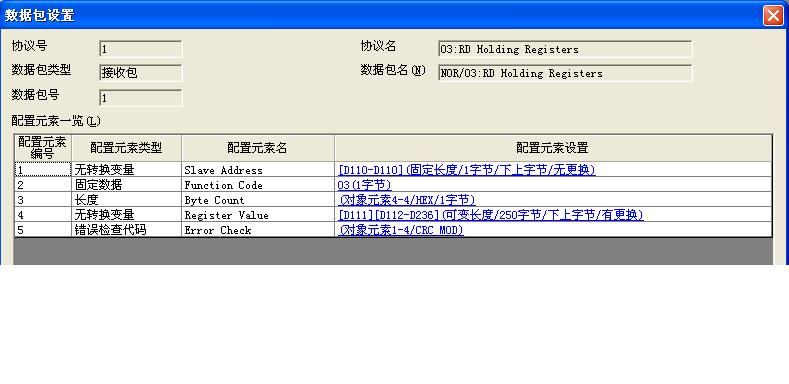

我通信協議是這樣設置的：









是通信協議設置有問題還是Q01不支持CPRTCL指令呢？
請大俠下載附件程序指點一下，謝謝！
新建文件夾.rar (158 K) 下载次数:371

X1E改成X1D,還有就是協議寫入了嗎？

協議寫入了,我試試改成X1D

X1D不通,指令沒運行

不通說明協議沒準備好！下載后要復位或斷電。另外看看模塊的故障代碼等等

1XD可以了，寫溫度設定值正常，讀取溫度實際值時出錯，代碼：7F24。
錯誤內容：
和校驗錯誤
·計算后的和校驗與接收到的和校驗不一致。
·計算后的水平奇偶校驗碼與接收到的水平奇偶校驗碼不一致。
·計算后的錯誤檢查代碼與接收到的錯誤檢查代碼不一致。
和昨天效果差不多，也是可以寫，讀不出，用串口調試軟件看溫控器的回應數值也是正常的，會不會是接線有點問題？
我的模塊上SDA與RDA短接，SDB與RDB短接，然后接去溫控器的“+”及“-”。

可以在線監控代碼，看看問題在哪？

不能用INPUT指令接收，要去模塊的緩沖區去提取。我之前也是跟一儀表通迅也碰到這種情況。后來解決了。

提供一下我原來使用FX的PLC使用485與艾默生變頻器通訊也遇到差不多的問題，供樓主參考。
我當時也是一樣的，發送正常，接收異常，我找了好多資料，還咨詢了三菱技術支持，原因是，使用485BD通訊板時通訊線不能使用2線，需使用4線，根本原因好像是通訊載波問題（具體記不清了），是他們產品設計的一個BUG，據說在3U產品進行改進。我沒用個Q系列的，不知是否有同樣缺陷。希望對樓主有幫助

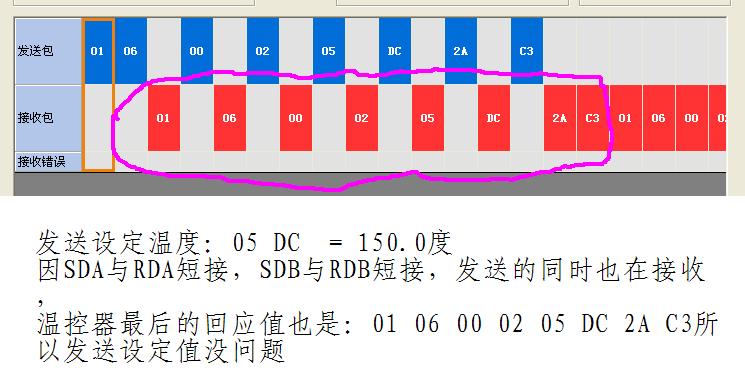

發送設定值

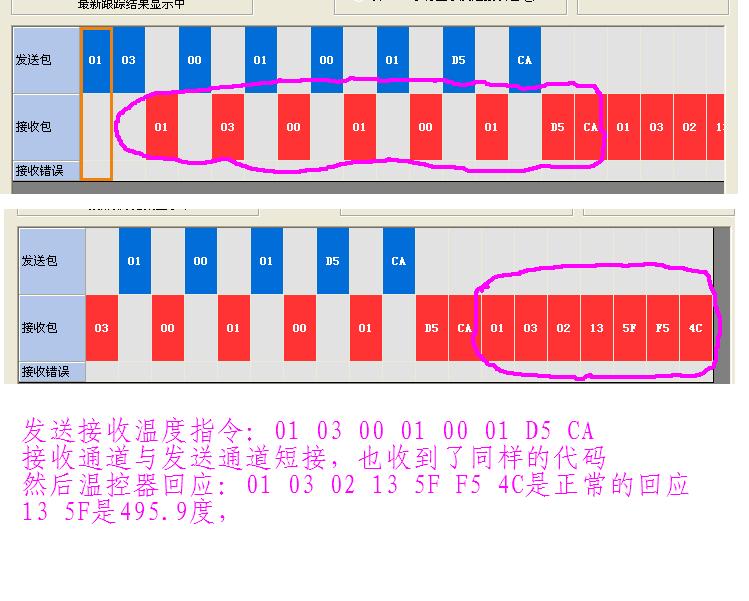

接收實際值


怎樣才能把因短接由發送端直接到接收端的數據清除掉呢，現在一接收就報警，模塊的ERR指示燈亮。

通道1是有這問題，C24模塊一般是下部的通道可以禁止發送時接收

繼續關注中
之前也一直搞不定這個模組。
