如題，已知 MW118 中的內容就是數據塊DB1中的地址。現在要將這個地址中的數據取出放到MD120中，該怎樣操作？【數據塊DB1中的數據都是浮點型的】

   OPN   DB     1
      L DBD[MW118
      T     MD   120
以上編程不能通過，但是用
    OPN   DB     1
      L DBD[MD118]
      T     MD   120
可以通過，但是仿真時CPU是STOP狀態，本人剛接觸S7-300PLC，小白一個，望各位大佬賜教，謝謝！

謝謝指教，不錯就是這個錯誤
   OPN   DB     1
      L     DBD [MD   116]
      T     MD   120

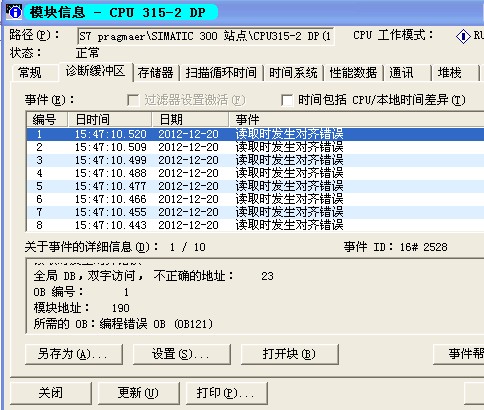

后出現：

還要編寫OB121程序嗎？

謝謝指教，現在能正常讀取數據了，但是CPU上SF燈還是亮著，對程序運行有影響嗎？謝謝！

現在的程序是：
      L     MD   116
      SLD   3                           //左移3位，形成指針格式，用于間接尋址.
      T     MD   120
      OPN   DB     1
      L     DBD [MD   120]
      T     MD   124

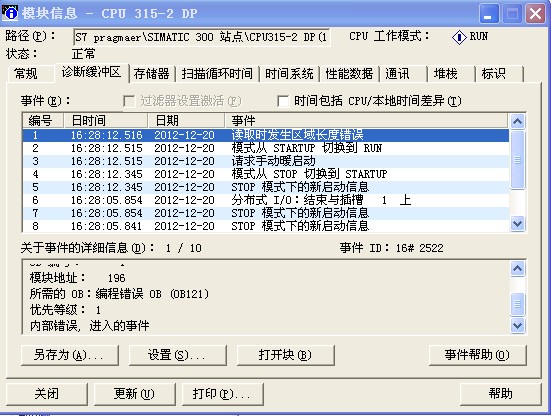

能夠讀出數據塊中對應地址的數據，但是故障依舊，好像是L    DBD[MD  120]這句有問題，望賜教，謝謝！

引用

引用第12樓cvlsam于2012-12-21 23:21發表的  :


很明顯，地址越界……

謝謝回答，就是這個錯誤，可是怎么弄才能解決這個問題呢？我弄了好長時間了，望賜教，謝謝！！

引用

解決你的程序，那是你的編程錯誤，增加對數據塊長度的檢測，然后通過比較指令將你的尋址范圍控制在可控范圍內……

Regards

首先謝謝指教！
1.數據塊長度檢測：

2.尋址范圍絕對超不過255 一個字節
是否是因?yàn)?nbsp;
    L     MD   116
      SLD   3                           //左移3位，形成指針格式，用于間接尋址。
   T     MD   120
      OPN   DB     1
      L     DBD [MD   120]
      T     MD   124
中的MD 120 本身是一個32位的數據？而CPU誤以為越界了呢？請指教.......謝謝！

嘿嘿，首先我承認我的水平一般(剛開始學習西門子PLC)，的確小白一個，

可是：我確定MD116中的數據不會超過204的

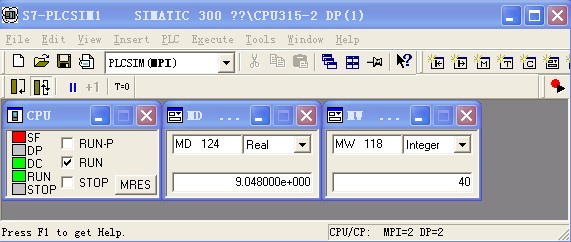

即使MD116中的數據是4，還是不行，但是讀取MD124中的數據是正確的，如圖：

終于成功了：



感謝所有回答問題的人，謝謝指教了。
