我是想要 控制氣缸的推出和 退回，氣缸兩端有2個氣管接口

比如說3號口進氣，1號2號口出氣！

就是在電磁閥不通電的狀態，電磁閥1號口出氣，2號口不出氣，

電磁閥在通電的狀態，電磁閥1號口不出氣，2號口出氣，

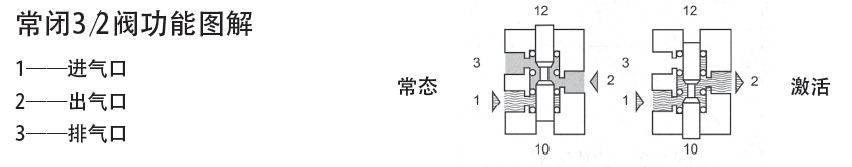

下面這個圖紙，我把2號作為進氣口，1號3號作為出氣口，可以嗎？

按你的圖示這種方法可行~1樓的機能符號表達很正確
只要你用的閥不是單向閥就行

是的~大致意思沒有錯

引用

引用第8樓月澤于2012-02-28 16:50發表的  :
用2位3通的電磁閥為什么不能實現我要的功能呢？

理論上是可行的就是不知道工藝上~我讓朋友做個試驗 稍后給你答復

不可行~當空氣從出口進氣的時候，內部換向功能將會失去~此閥也就不能使用了~這個是這種閥本身工藝就是這樣的~
當從P口進的時候 內部有個部件 引導磁桿移動 使其通斷~當逆向的時候 這個部件是不起作用 閥就一直是初始狀態了~

看你要求了~你要是僅僅是氣缸伸縮的話 五口兩位（單頭閥）就可以了~銘杰兄的解釋很清楚了
五口三位（雙頭閥）可以有一個中間狀態~氣缸處于松弛狀態~
P進氣、A、B都是出氣~雙頭1和2分別對應A B
1通電 A出氣2通電B出氣~停止狀態兩個都不通電~這時候氣缸松弛~

引用

引用第18樓yhnt于2012-02-28 17:45發表的  :
訂正一下7樓
2位 是不是表示控制氣缸只能有2個位置，要么頂到底，要么縮到底？
二位指的是閥芯在閥體內有兩個位置，與氣缸位置無關。
3通是不是表示有3個接口？
5通是不是表示有5個接口？
.......

我是新手~能不能請教下~五通兩位是不是都是單頭閥~
五通三位是雙頭閥呢？

引用

引用第17樓suucom于2012-02-28 17:43發表的  :

不要用先導式電磁閥/

額~我嘗試的就是那一種~因為手頭有限~
沒有別的~本來我也以為可行~因為以前發設備用過一個像樓主說的那種情況是可行~但不知道是什么型號了~
剛才試了不行~才知道是先導的原因~謝謝學習了~

dmh大哥說得很清晰,這兩個品牌我這幾天著手的設備正好用。你的回帖內容正好使我今天現學的知識清晰了
