工控人家園 綜合討論 今天又長了一智，和大家一起來分享一下！(更新啦 1樓 2樓多圖解釋！)

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

樓主發表于: 2012-02-09 19:58

全看 | 小中大

日立工程建設做的項目，雖然不是什么大不了得設計，但是讓我感受到了震撼！
其實就是冷卻循環水泵啟動停止這么簡單的電柜，一用一備用，24小時開機的
我今天去關水泵，按了一下停止按鈕后松開泵繼續運行中，這是什么意思？連續按了2下還是沒停下來，后來長按停止估計有3秒鐘水泵才停下來。
我就不理解為什么要這么做？接下來我就想明白了，因為房間里面放的是3臺30KW 的羅茨鼓風機
冷卻泵就是用來冷卻羅茨鼓風機的，三臺電機一起開著，那個噪音非常大，有明顯震動的感覺，為了防止震動把停止按鈕震開路導致水泵停止，

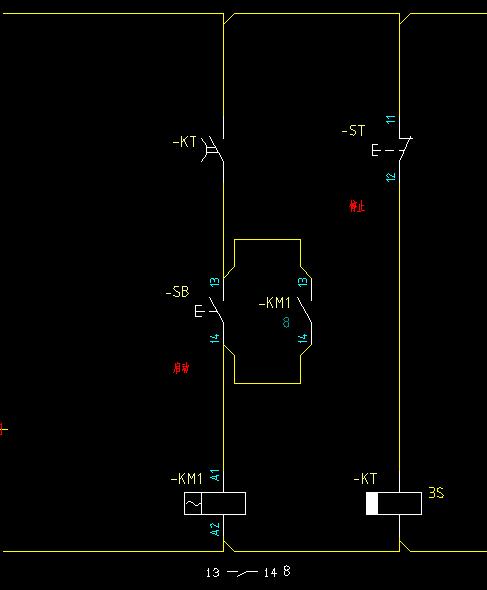

所以設計者用了2個時間繼電器，停止按鈕必須按住1秒以上才有效，并不是采用串在控制回路電源中停止的方式，這樣的設計用在震動較大的場合真是太合適了！具體的電路控制原理我還沒研究，現在一看到接觸器繼電器的電路就頭疼，上個圖大家看看。
