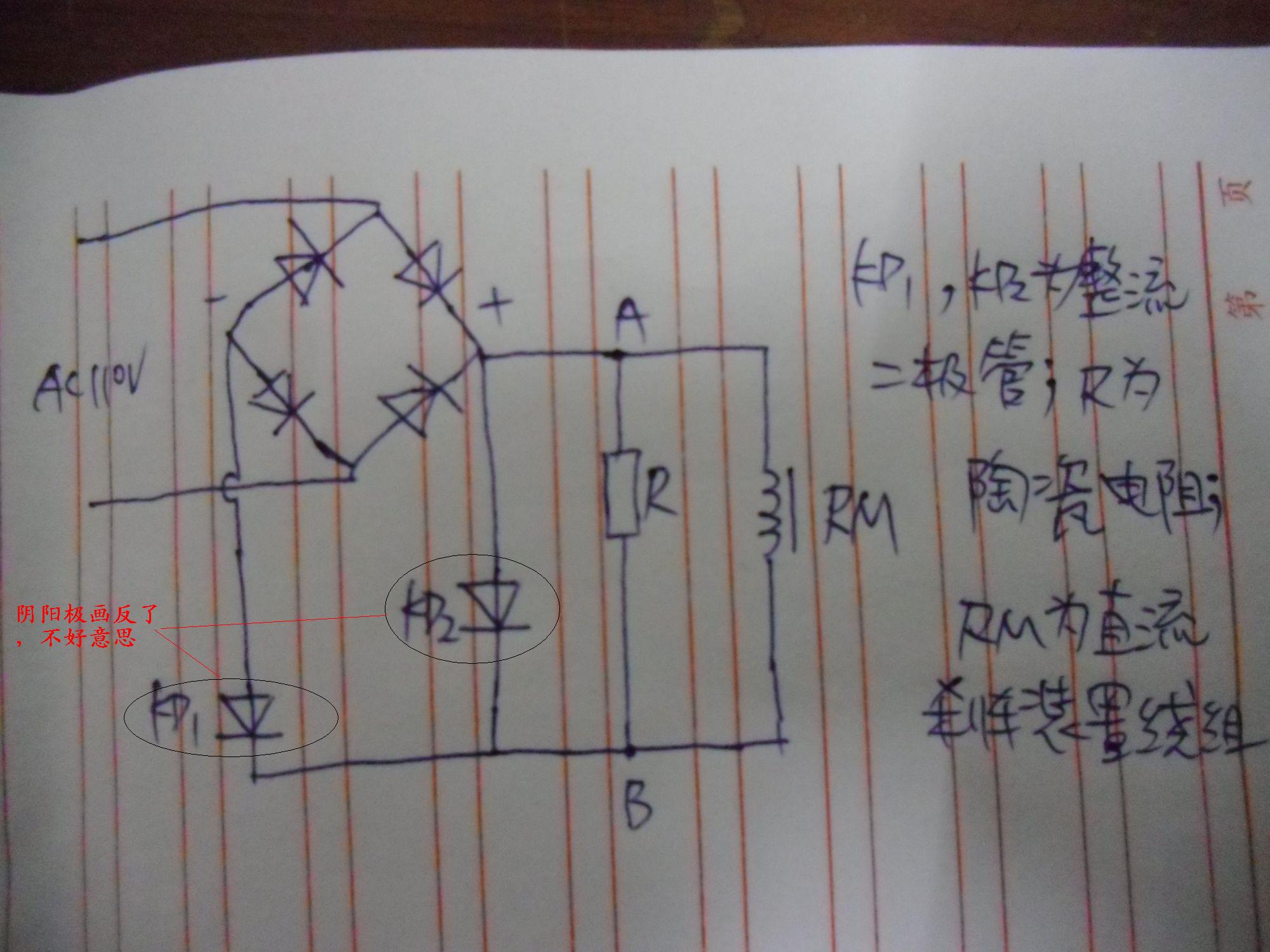

我廠里的小貨梯，只是兩層的，電機連著直流剎車裝置，此剎車裝置得電的情況下才會松開電機軸，不得電抱死電機軸，此剎車裝置的工作電壓為DC80V左右，我把電箱里面的實物圖和電機圖上傳上來，讓大伙看看，現在我疑惑的是，這直流80伏電壓怎么獲取的，我把此電箱里獲取80伏直流電壓的電路圖上來，讓大家為我分析分析，這80伏電壓是怎么得來的，做工作狀態下，我測了A，B兩點間的電壓為80伏左右，高手們，幫我分析分析，這80伏是怎么來的，原理何在，里面的整流二極管有什么作用？陶瓷電阻該選多大的呢？
    先前的圖我畫錯了，現在我做了說明，各位見諒哈。

引用

引用第9樓陳大圍于2011-10-24 09:10發表的  :
你沒看清楚我前面給的是 110伏交流電，而不是 220伏的，那這80伏到底該怎么計算得來呢？

110V的0.9倍，KD2是一個80V的穩壓二極管，通過KD2把整流出來的電壓穩定在80V

樓主，KD2是一個80V的穩壓二極管，你要不信你換個整流管上去試試，電壓肯定不穩定，也不止80V，KD1是個整流管
